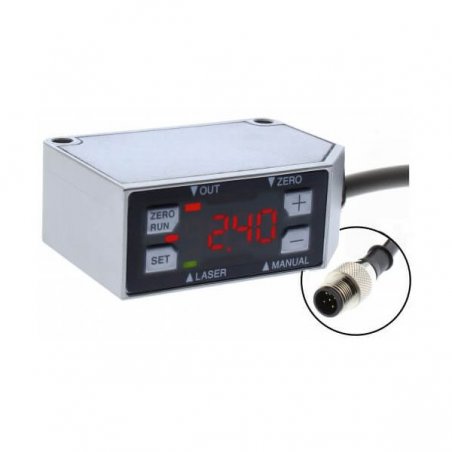

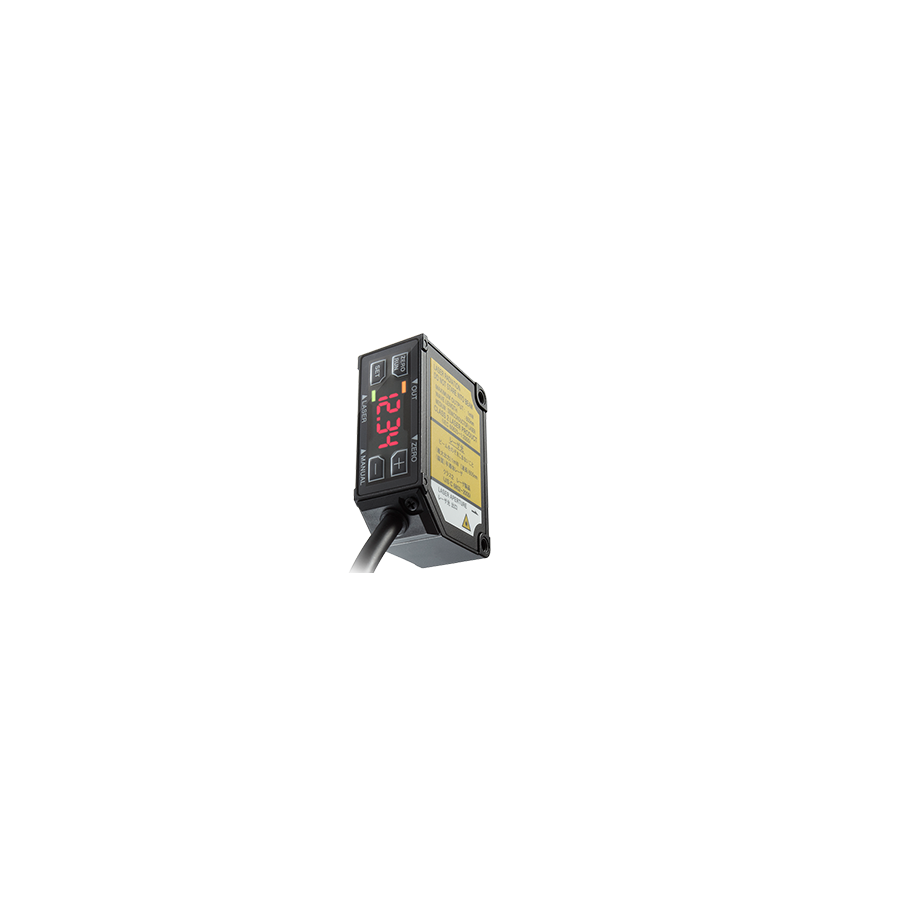

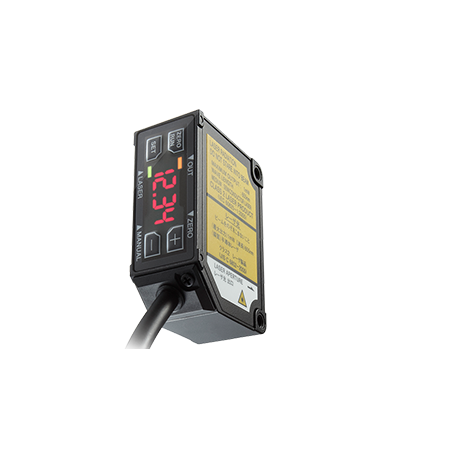

CD22M-100-485M12 Sensores de desplazamiento láser compactos

Referencia CD22M-100-485M12

El sensor de desplazamiento más pequeño de su clase
* Entre los dispositivos equipados con pantallas en la clase de precisión de repetición de 1 μm. Examen Optex FA realizado en noviembre de 2015.
Unidad amplificadora recién agregada que se puede conectar con unidades de comunicación CC-Link
Amplificador incorporado y pantalla digital de 4 dígitos
Con funcionalidad de alto rendimiento como los modelos de alta gama

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Precisión de repetición	Salida analógica/interfaz serie	Salida de control	Tipo de conección	Modelo
1 µm	4 a 20 mA	NPN/PNP seleccionable mediante configuración	Tipo de cable	CD22-15A
	4 a 20 mA	NPN/PNP seleccionable mediante configuración	Tipo cola de cerdo	CD22-15AM12
	0 a 10 V	NPN/PNP seleccionable mediante configuración	Tipo de cable	CD22-15V
	0 a 10 V	NPN/PNP seleccionable mediante configuración	Tipo cola de cerdo	CD22-15VM12
	RS-485	-	Tipo cola de cerdo	CD22-15-485M12
6 µm	4 a 20 mA	NPN/PNP seleccionable mediante configuración	Tipo de cable	CD22-35A
	4 a 20 mA	NPN/PNP seleccionable mediante configuración	Tipo cola de cerdo	CD22-35AM12
	0 a 10 V	NPN/PNP seleccionable mediante configuración	Tipo de cable	CD22-35V
	0 a 10 V	NPN/PNP seleccionable mediante configuración	Tipo cola de cerdo	CD22-35VM12
	RS-485	-	Tipo cola de cerdo	CD22-35-485M12
20 µm	4 a 20 mA	NPN/PNP seleccionable mediante configuración	Tipo de cable	CD22-100A2
	4 a 20 mA	NPN/PNP seleccionable mediante configuración	Tipo cola de cerdo	CD22-100AM122
	0 a 10 V	NPN/PNP seleccionable mediante configuración	Tipo de cable	CD22-100V2
	0 a 10 V	NPN/PNP seleccionable mediante configuración	Tipo cola de cerdo	CD22-100VM122
	RS-485	-	Tipo cola de cerdo	CD22-100-485M122

•Para el tipo de cola de cerdo, compre un cable conector opcional.
• Cuando utilice una unidad amplificadora CDA, seleccione el tipo de comunicación RS-485.

Especificaciones

Tipo de salida analógica

Modelo	Tipo de corriente analógica	Tipo de cable	CD22-15A	CD22-35A	CD22-100A2
	Tipo de corriente analógica	Tipo cola de cerdo	CD22-15AM12	CD22-35AM12	CD22-100AM122
	Tipo de voltaje analógico	Tipo de cable	CD22-15V	CD22-35V	CD22-100V2
	Tipo de voltaje analógico	Tipo cola de cerdo	CD22-15VM12	CD22-35VM12	CD22-100VM122
Centro del rango de medición			15mm	35mm	100 milímetros
Rango de medicion			±5mm	±15 milímetros	±50 milímetros
FS (escala completa)			10 milímetros	30mm	100 milímetros
Fuente de luz	Medio/longitud de onda		Láser semiconductor rojo, longitud de onda: 655 nm
Fuente de luz	Máx. producción		390 μW		1mW
clase de láser	CEI/JIS		Clase 1		Clase 2* ¹
clase de láser	FDA		Clase 1* ²		Clase 2* ²
Tamaño del punto* ³			Aprox. 0,5 × 0,7 mm	Aprox. 0,45 × 0,8 mm	Aprox. 0,6 × 0,7 mm
Linealidad			±0,1 % escala completa
Precisión de repetición* ⁴			1 µm	6 µm	20 µm
Periodo de muestreo			500 µs/1000 µs/2000 µs/4000 µs/AUTO
Deriva de temperatura			±0,02%/℃ escala completa		±0,05%/℃ escala completa
Indicadores			Indicador de emisión láser (verde)/indicador de puesta a cero (rojo)/ indicador de salida (naranja)/indicador de modo (rojo)
Entrada externa			Láser APAGADO, aprendizaje, muestreo y retención, un disparo, reinicio a cero (seleccionable)
Salida analógica	tipo actual		4 a 20 mA, Impedancia de carga: 300 Ω o menos
Salida analógica	Tipo de voltaje		0 a 10 V, impedancia de salida: 100 Ω
Salida de control			Colector abierto NPN/PNP (seleccionable mediante configuración), Máx. 100 mA / 30 VCC, tensión residual 1,8 V
Tensión de alimentación			12 a 24 VCC ±10%* ⁵
Consumo actual			70 mA o menos (a 24 VCC)
Tipo de conección			Tipo de cable: Longitud del cable: 2 m, ø4,5 Tipo de cola de cerdo: Cable con conector M12 de 5 pines, 300 mm de longitud
Circuito de protección			Protección de conexión inversa, protección contra sobrecorriente
Resistencia ambiental	Grado de protección		IP67 (incluida la junta tipo cola de cerdo)
	Temperatura/humedad ambiente		-10 a +50 ℃ / 35 a 85 % RH (sin congelación ni condensación)
	iluminancia ambiental		Lámpara incandescente de 3.000 lx o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
Regulaciones aplicables			Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables			EN 60947-5-7
Tiempo de calentamiento			Aprox. 5 minutos
Material			Carcasa: Aluminio fundido Cubierta frontal: PPSU Pantalla: PET Cable: PVC
Peso			Tipo de cable: Aprox. 90 g Tipo de cola de cerdo: Aprox. 60 gramos

<Condiciones de medición> Las condiciones de medición son las siguientes, a menos que se indique lo contrario: Temperatura ambiente: 23 ℃ (temperatura normal), Voltaje de suministro: 24 V CC, Período de muestreo: 500 μs, Número promedio de veces: 64, Centro del rango de medición, Objetivo de medición : cerámica blanca.
*1 También puede estar disponible un tipo Clase 1 (producto hecho a pedido).
*2 De acuerdo con las disposiciones de la FDA del Aviso sobre láser n.º 50, el láser está clasificado como Clase 1 o Clase 2 según la norma IEC 60825-1.
*3 Definido con fuerza central 1/e ² (13,5%) en el centro del rango de medición. Es posible que haya una fuga de luz distinta al tamaño de punto especificado. El sensor puede verse afectado cuando hay un objeto altamente reflectante cerca del área de detección.
*4 Con un promedio de 512 veces
*5 En el caso del tipo de salida de voltaje analógico, use un voltaje de suministro de 12,0 VCC como mínimo para obtener la salida adecuada.

Tipo de comunicación RS-485

Modelo		CD22-15-485M12	CD22-35-485M12	CD22-100-485M122
Centro del rango de medición		15mm	35mm	100 milímetros
Rango de medicion		±5mm	±15 milímetros	±50 milímetros
FS (escala completa)		10 milímetros	30mm	100 milímetros
Fuente de luz	Medio/longitud de onda	Láser semiconductor rojo, longitud de onda: 655 nm
Fuente de luz	Máx. producción	390 μW		1mW
clase de láser	CEI/JIS	Clase 1		Clase 2* ¹
clase de láser	Clase FDA	Clase 1* ²		Clase 2* ²
Tamaño del punto		Aprox. 0,5 × 0,7 mm	Aprox. 0,45 × 0,8 mm	Aprox. 0,6 × 0,7 mm
Linealidad		±0,1 % escala completa
Precisión de repetición* ⁴		1 µm	6 µm	20 µm
Periodo de muestreo		500 µs/1000 µs/2000 µs/4000 µs/AUTO
Deriva de temperatura		±0,02%/℃ escala completa		±0,05%/℃ escala completa
Indicadores		Indicador de emisión láser (verde)/indicador de puesta a cero (rojo)/ indicador de salida (naranja)/indicador de modo (rojo)
Interfaz serie* ⁵		Comunicación RS-485 semidúplex (9,6 k a 1250 kbps)
Tensión de alimentación		12 a 24 VCC ±10%
Consumo actual		70 mA o menos (a 24 VCC)
Tipo de conección		Tipo pigtail: Cable con conector M12 de 5 pines, 300 mm de longitud
Circuito de protección		Protección de conexión inversa
Resistencia ambiental	Grado de protección	IP67 (incluida la junta del conector)
	Temperatura/humedad ambiente	-10 a +50 ℃ / 35 a 85 % RH (sin congelación ni condensación)
	iluminancia ambiental	Lámpara incandescente de 3.000 lx o menos
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los
