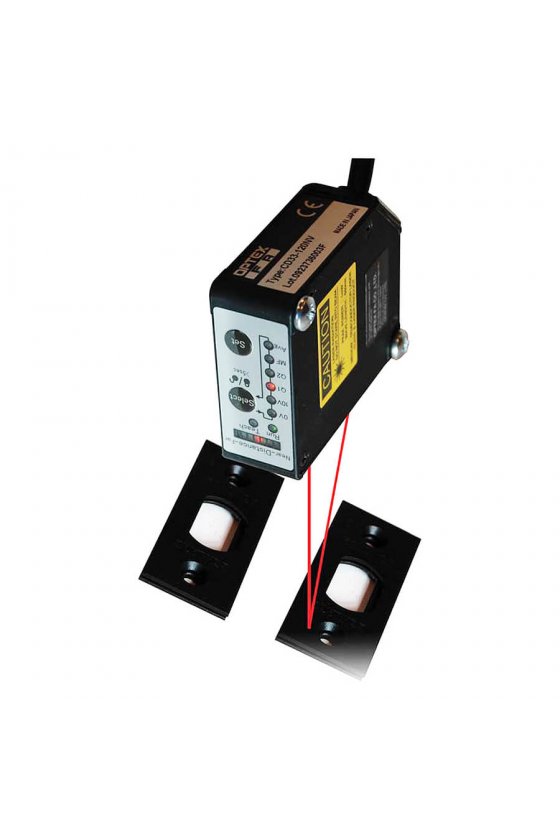

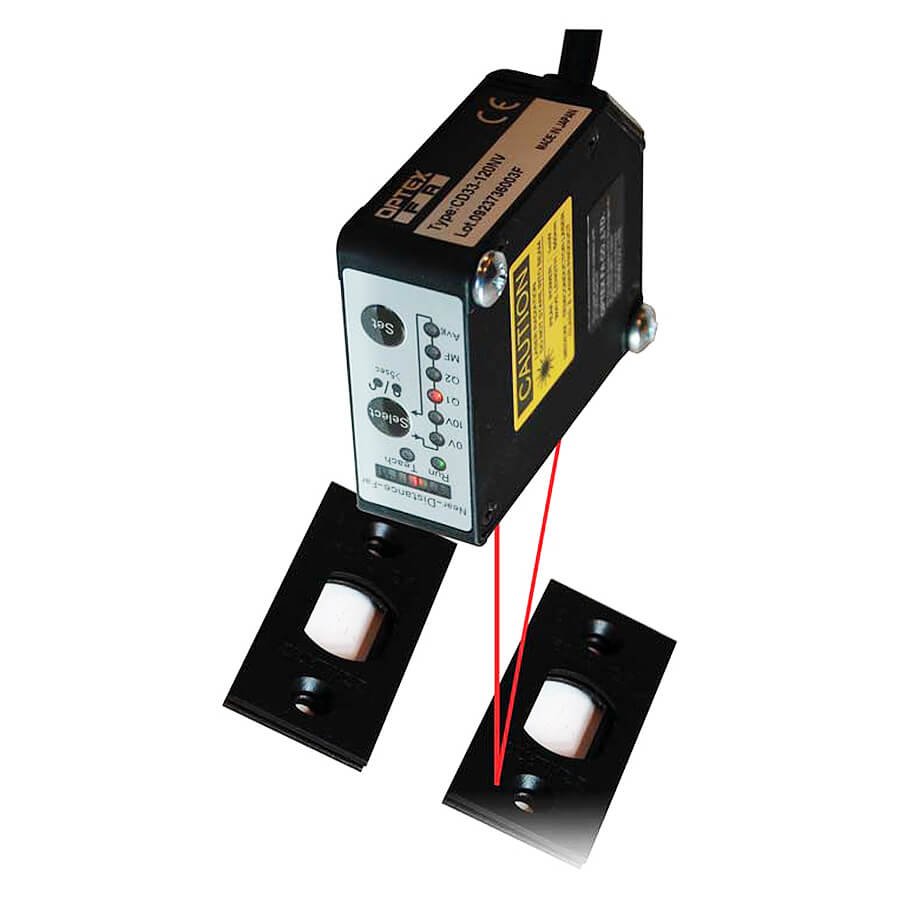

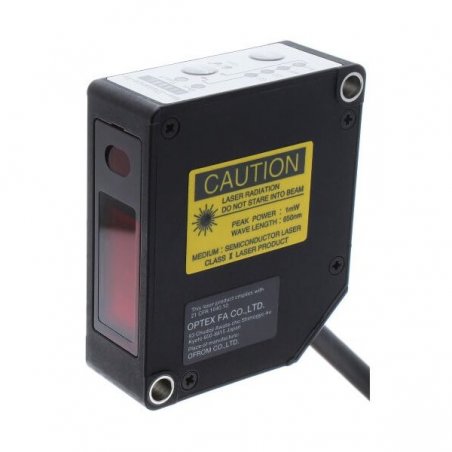

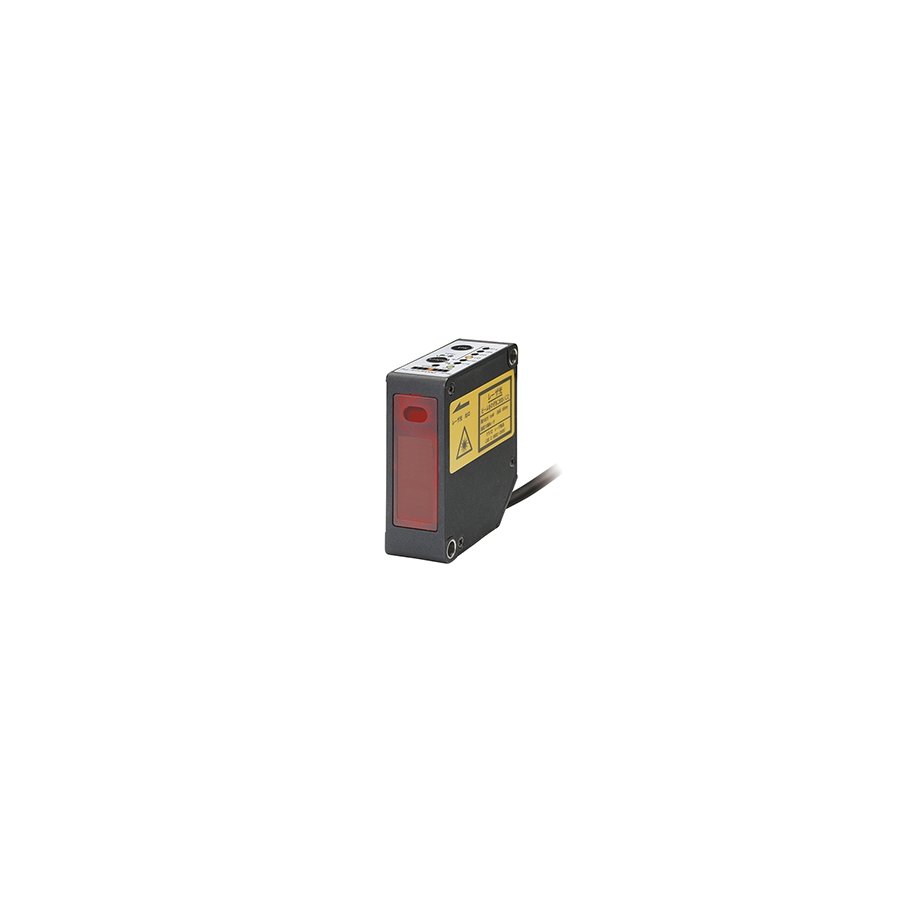

CD33-120NV Pequeños sensores de desplazamiento láser

Referencia CD33-120NV

Tamaño de media palma. Ideal para uso integrado con máquinas más pequeñas.
Se han agregado tipos de reflexión especular a la línea.
Unidades de control para Mitsubishi Electric PLC disponibles

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Rango de medicion	Precisión de repetición	Salida analógica/interfaz serie	Salida de control	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Rango de medicion	Precisión de repetición	Salida analógica/interfaz serie	Salida de control	tipo NPN	tipo PNP
		2 µm (4 µm*)	4 a 20 mA	2 canales	CD33-30NA (CD33-30CNA)	CD33-30PA (CD33-30CPA)
			0 a 10 V	2 canales	CD33-30NV (CD33-30CNV)	CD33-30PV (CD33-30CPV)
			RS-422	1 canal	CD33-30N-422 (CD33-30CN-422)	CD33-30P-422 (CD33-30CP-422)
		5 µm (8 µm*)	4 a 20 mA	2 canales	CD33-50NA (CD33-50CNA)	CD33-50PA (CD33-50CPA)
			0 a 10 V	2 canales	CD33-50NV (CD33-50CNV)	CD33-50PV (CD33-50CPV)
			RS-422	1 canal	CD33-50N-422 (CD33-50CN-422)	CD33-50P-422 (CD33-50CP-422)
		10 µm (15 µm*)	4 a 20 mA	2 canales	CD33-85NA (CD33-85CNA)	CD33-85PA (CD33-85CPA)
			0 a 10 V	2 canales	CD33-85NV (CD33-85CNV)	CD33-85PV (CD33-85CPV)
			RS-422	1 canal	CD33-85N-422 (CD33-85CN-422)	CD33-85P-422 (CD33-85CP-422)
		30 µm (45 µm*)	4 a 20 mA	2 canales	CD33-120NA (CD33-120CNA)	CD33-120PA (CD33-120CPA)
			0 a 10 V	2 canales	CD33-120NV (CD33-120CNV)	CD33-120PV (CD33-120CPV)
			RS-422	1 canal	CD33-120N-422 (CD33-120CN-422)	CD33-120P-422 (CD33-120CP-422)
		75 µm (100 µm*)	4 a 20 mA	2 canales	CD33-250NA (CD33-250CNA)	CD33-250PA (CD33-250CPA)
			0 a 10 V	2 canales	CD33-250NV (CD33-250CNV)	CD33-250PV (CD33-250CPV)
			RS-422	1 canal	CD33-250N-422 (CD33-250CN-422)	CD33-250P-422 (CD33-250CP-422)
		1 µm	RS-422	1 canal	CD33-L30N-422 (CD33-L30CN-422)	CD33-L30P-422 (CD33-L30CP-422)
		2,5 micras			CD33-L50N-422 (CD33-L50CN-422)	CD33-L50P-422 (CD33-L50CP-422)
		5 µm			CD33-L85N-422 (CD33-L85CN-422)	CD33-L85P-422 (CD33-L85CP-422)

*La precisión de repetición cuando el tiempo de respuesta se establece en RÁPIDO se muestra entre paréntesis.
• Para el tipo de conector, compre un cable conector DOL-1208-G05MF opcional.
• Cuando utilice una unidad de control UQ1-02, seleccione el tipo de comunicación RS-422.

Especificaciones

Tipo de reflexión difusa Especificaciones basadas en la distancia de medición

Modelo		CD33-30☐☐☐	CD33-50☐☐☐	CD33-85☐☐☐	CD33-120☐☐☐	CD33-250☐☐☐
Centro del rango de medición		30mm	50mm	85 milímetros	120 milímetros	250 milímetros
Rango de medicion		±4mm	±10 milímetros	±20 milímetros	±60 milímetros	±150 milímetros
FS (escala completa)		8mm	20 milímetros	40mm	120 milímetros	300 milímetros
Fuente de luz		Láser semiconductor rojo, longitud de onda: 655 nm, potencia máxima: 1 mW
clase de láser		IEC/JIS: CLASE 2 FDA: CLASE II
Tamaño del punto* ¹		0,1 × 0,1 mm	0,5 × 1,0 mm	0,75 × 1,25 mm	1,0 × 1,5 mm	1,75 × 3,5 mm
Linealidad		±0,1 % escala completa				Linealidad ±0,3% FS
Precisión de repetición		2 μm (4 μm cuando el tiempo de respuesta está configurado en RÁPIDO)	5 μm (8 μm cuando el tiempo de respuesta está configurado en RÁPIDO)	10 μm (15 μm cuando el tiempo de respuesta está configurado en RÁPIDO)	30 μm (45 μm cuando el tiempo de respuesta está configurado en RÁPIDO)	75 μm (100 μm cuando el tiempo de respuesta está configurado en RÁPIDO)
Periodo de muestreo		0,5 ms/1 ms/1,5 ms/2 ms				0,75 ms/1 ms/1,5 ms/2 ms
Tiempo de respuesta * ² Promedio	Rápido	5 ms o menos: Promedio de 1 vez (1 ms) + tiempo de conmutación de sensibilidad (máx. 4 ms)				7,5 ms o menos: promedio de 1 vez (1,5 ms) + tiempo de conmutación de sensibilidad (máx. 6 ms)
	Estándar	12,5 ms o menos: Promedio de 16 veces (8,5 ms) + tiempo de conmutación de sensibilidad (máx. 4 ms)				19 ms o menos: Promedio de 16 veces (13 ms) + tiempo de conmutación de sensibilidad (máx. 6 ms)
	Alta resolución	36,5 ms o menos: Promedio de 64 veces (32,5 ms) + tiempo de conmutación de sensibilidad (máx. 4 ms)				55 ms o menos: Promedio de 64 veces (49 ms) + tiempo de conmutación de sensibilidad (máx. 6 ms)
Deriva de temperatura		±0,08%/℃ escala completa
Indicadores	Indicador de distancia	Pantalla de barra LED en la superficie de operación (25 pasos)
	Indicador de salida	Los LED Q1 y Q2 se encienden durante la salida (naranja)
	Indicador de entrada	El LED MF se ilumina durante la entrada (naranja)
Entrada MF (multifunción)		Elija entre láser apagado, enseñanza* ³ , muestreo y retención Tiempo de respuesta: 3 ms o menos
Tipo de conección		Tipo de cable: Longitud del cable: 2 m (ø5) Tipo de conector: M12, 8 pines
Circuito de protección		Protección de conexión inversa, función de protección contra sobrecorriente
Grado de protección		IP67
Temperatura/humedad ambiente		-10 a +45 ℃ / 35 a 85 % RH (sin congelación ni condensación)
iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes		Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
Tiempo de calentamiento		Aprox. 15 minutos
Material		Carcasa: PBT, Cubierta frontal: PMMA, Cable: PVC
Peso sin cable		Aprox. 65 gramos

Tipo de reflexión difusa Especificaciones basadas en salida

Tipo		Tipo de salida de corriente analógica	Tipo de salida de voltaje analógico	tipo RS-422
Modelo	tipo NPN	CD33-☐☐NA	CD33-☐☐NV	CD33-☐☐N-422
Modelo	tipo PNP	CD33-☐☐PA	CD33-☐☐PV	CD33-☐☐P-422
Tensión de alimentación		12 a 24 VCC, ±10/-5%	18 a 24 VCC, ±10/-5%	12 a 24 VCC, ±10/-5%
Consumo actual		Máx. 85 mA (incluyendo salida analógica	Máx. 55 mA
Salida de control	Canal de salida No.	2 canales: Q1, Q2 (configuración predeterminada de salida de autodiagnóstico para Q2)		1 canal: Q2 (configuración predeterminada de salida de autodiagnóstico)
Salida de control	Método de salida	Salida de colector abierto NPN/PNP, máx. 100 mA / 30 VCC, tensión residual 1,8 V
Salida analógica/interfaz serie		4 a 20 mA, impedancia de carga: 300 Ω o menos	0 a 10 V, impedancia de salida: 100 Ω	RS-422 de 9,6 k a 256 kbps
Regulaciones aplicables		Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables		EN 60947-5-7		EN 60947-5-2

<Condiciones de medición> Las condiciones de medición son las siguientes, a menos que se indique lo contrario: Temperatura ambiente de +23 ℃ (temperatura normal), Voltaje de suministro 24 VCC, Tiempo de respuesta: Alta resolución, Centro del rango de medición, Objetivo de medición: 50 ☓ 50 mm blanco cerámico.
*1 Definido con fuerza central 1/e ² (13,5%) en el centro del rango de medición. Es posible que haya una fuga de luz distinta al tamaño de punto especificado. El sensor puede verse afectado si hay un objeto altamente reflectante en el rango del eje de luz.
*2 El tiempo de respuesta es un tiempo en el que se ha añadido el tiempo de conmutación de sensibilidad. El tiempo de conmutación de la sensibilidad fluctúa dentro de un máx. rango de 4 ms (6 ms para CD33-250N☐) dependiendo de las condiciones de medición. Además, si el periodo de muestreo es largo, el tiempo de respuesta también aumentará proporcionalmente.
Ej.: Periodo de muestreo 500 µs → 1000 µs: Tiempo de respuesta 12,5 ms → Aprox. 25 ms
*3 Si se selecciona el aprendizaje externo, los elementos de configuración se pueden cambiar como se muestra en la siguiente tabla dependiendo del tiempo de entrada de los mismos.

Elementos de configuración	tiempo de entrada
1er punto para ajuste de span	70 a 130 ms
2do punto para ajuste de span	170 a 230 ms
Enseñanza de 1 punto de la salida de control Q1 Ingrese la misma hora para el segundo punto de la enseñanza de 2 puntos dentro de un minuto.	270 a 330 ms
Enseñanza invertida de 1 punto de la salida de control Q1
