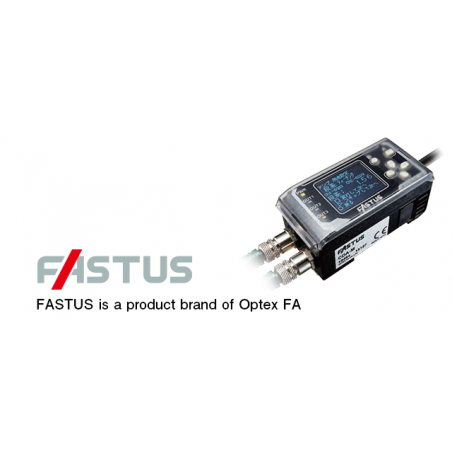

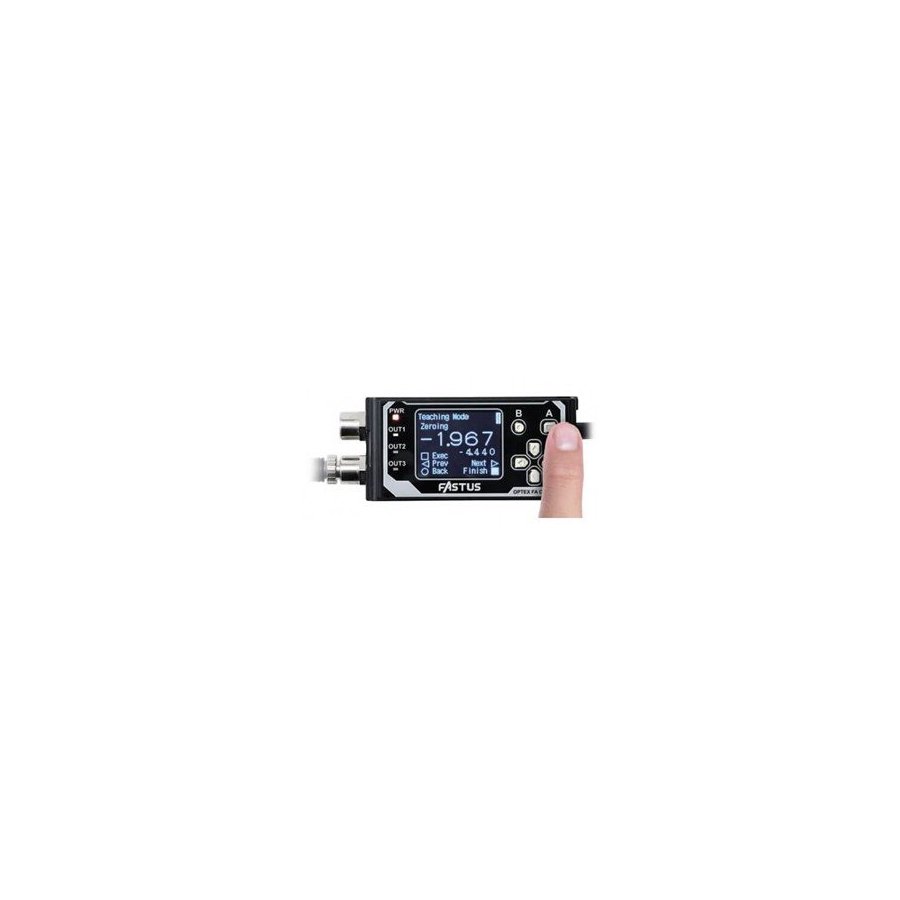

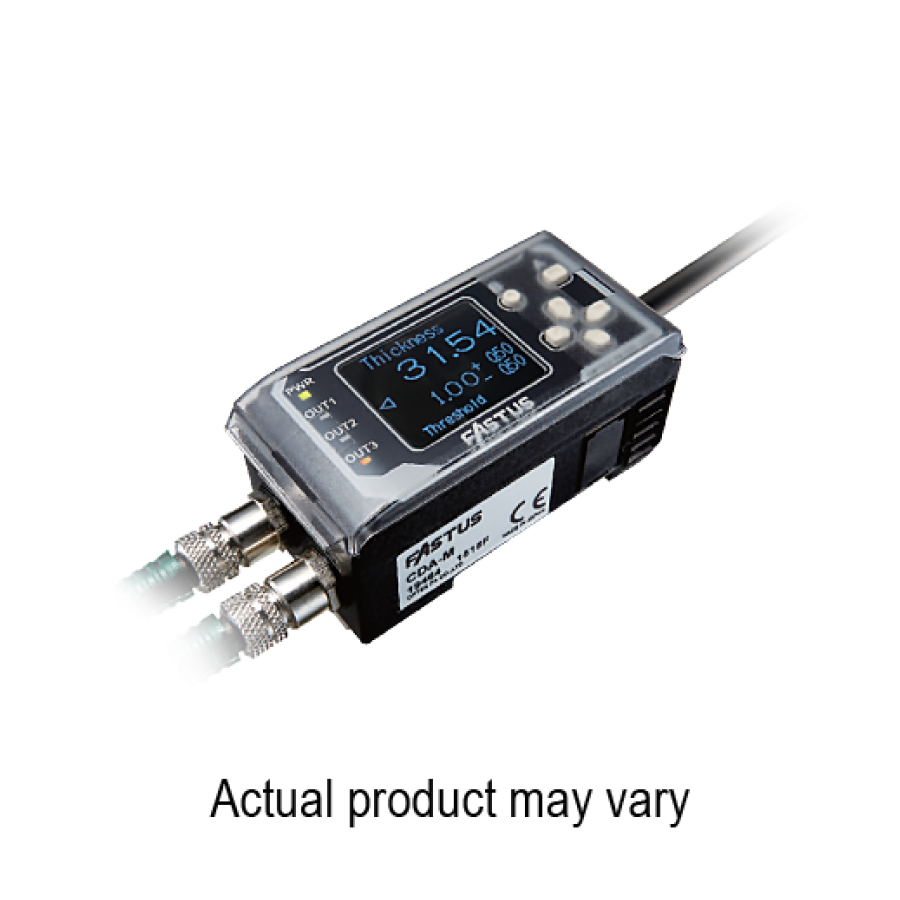

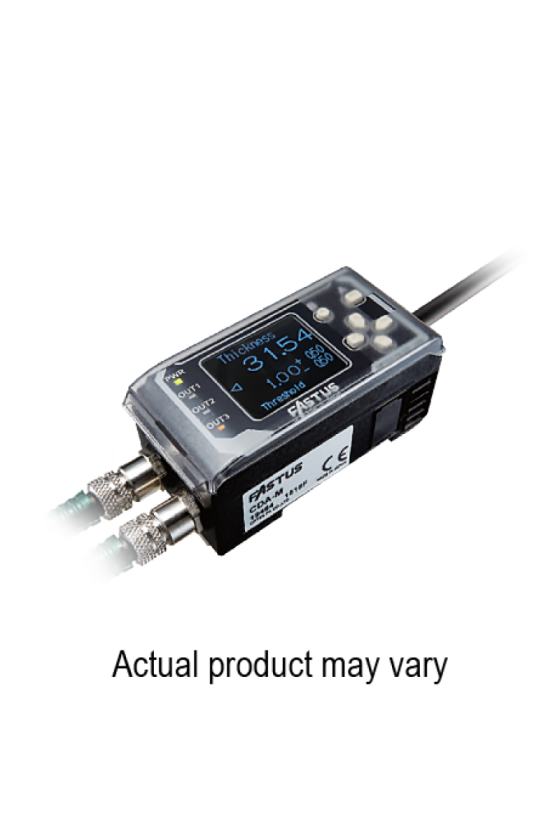

CDA-DM2 Amplificadores de sensores de desplazamiento

Referencia CDA-DM2

Unidad amplificadora con pantalla en inglés.
Se pueden conectar hasta dos sensores de desplazamiento
Cálculo de espesor, diferencia de altura, ancho y más posibles.
Equipado con salidas analógicas y de control.

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Sensor de desplazamiento soportado	Interfaz	Unidad maestra/ esclava	Modelo
Unidad amplificadora del sensor de desplazamiento	•Serie CD22 (tipo RS-485) •Serie CDX •Serie TD1	Salida analógica: 1 4~20 mA Salida de control: 3 Entrada externa: 2	Maestro	CDA-M
			Esclavo	CDA-S
		Salida analógica: 2 4~20mA/0~10V (conmutable) Salida de control: 2 Entrada externa: 1	Maestro	CDA-DM2

• Los modelos CDA-DM han sido descontinuados. Utilice el modelo sucesor CDA-DM2. Haga clic aquí para más información.

Especificaciones

Modo		Unidad maestra	unidad esclava	Unidad maestra
Modo		CDA-M	CDA-S	CDA-DM2
Sensor de desplazamiento	No. de unidades conectables	Máx. 2 unidades de la serie CD22 o CDX o TD1 (Modelo conectable de la serie CD22: CD22-☐☐-485M12)
Sensor de desplazamiento	Tipo de conección	Lado del amplificador: M8, conector de 4 pines / Lado del sensor: M12, conector de 4 pines
Número de unidades conectables (incluida la unidad maestra)		Máx. 8 unidades
Clasificación	Tensión de alimentación	12 a 24 VCC ±10%, incluido 10% de ondulación (pp)
Clasificación	Consumo actual	100 mA o menos (a 12 VCC)		120 mA o menos (a 12 V)
Mostrar	Pantalla de matriz de puntos	Panel EL orgánico 128 × 96 píxeles
Mostrar	Indicadores	Indicador de encendido: Rojo/Verde, Indicador de salida: Naranja
Salida de corriente analógica	No. de salidas	1 salida		2 salidas
Salida de corriente analógica	Tipo	4 a 20 mA/FS Impedancia de carga 300 Ω o menos		Impedancia de carga de 4 a 20 mA/FS 300 Ω o menos, impedancia de salida de 0 a 10 V 100 Ω (conmutable)
Salida de control	No. de salidas	3 salidas		2 salidas
Salida de control	Tipo	Colector abierto NPN/PNP, Máx. 100 mA / 30 VCC, voltaje residual: 1,8 V o menos
Ciclo de salida		500 µs
Entrada externa		2 entradas		1 entrada
Tipo de conección		Tipo de cable: Cable: 2 m (ø5.8)
Resistencia ambiental	Temperatura/humedad ambiente	-20 a +50 ℃ / 35 a 85 % RH (sin congelación ni condensación)
	Temperatura/humedad de almacenamiento	-20 a +60 ℃ / 35 a 85 % RH (sin congelación ni condensación)
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes	Aproximadamente 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Circuito de protección	Protección de conexión inversa
	Grado de protección	Estándar IEC, IP50
Material		policarbonato
Peso		170 gramos
