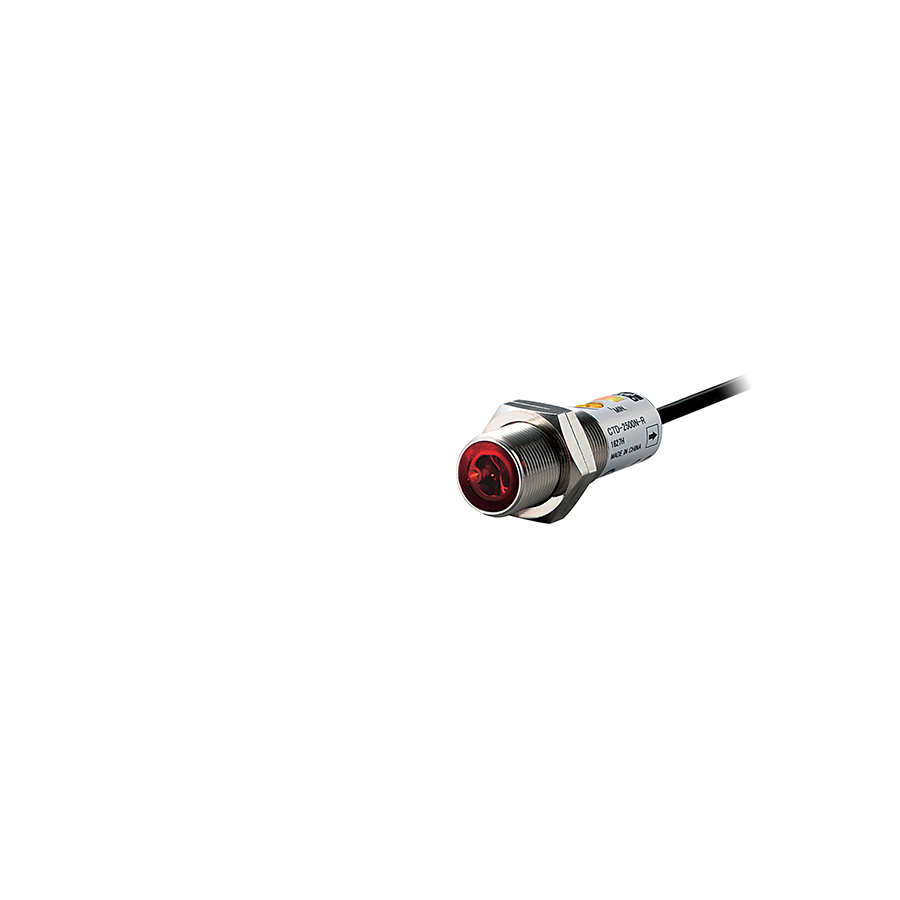

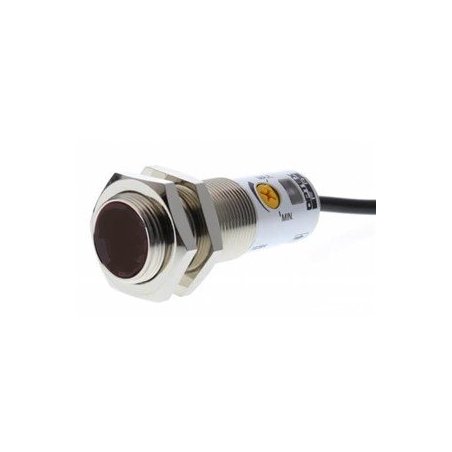

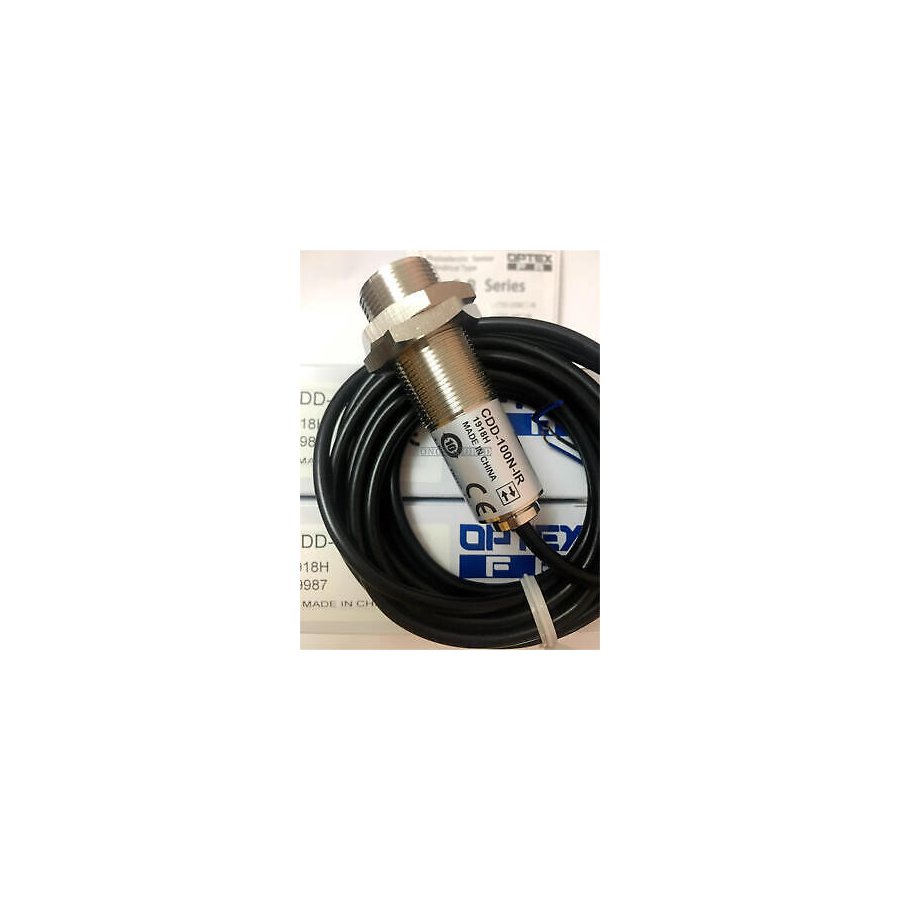

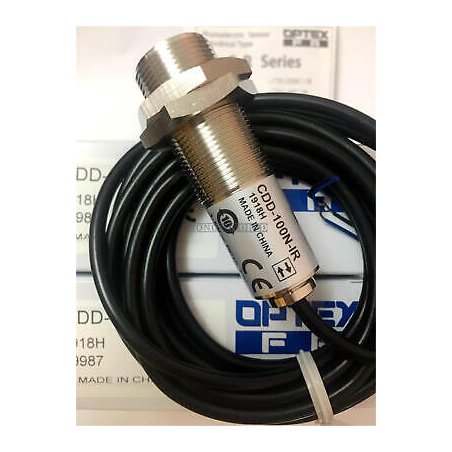

CDD-100N-IR Sensores cilíndricos M18

Referencia CDD-100N-IR

El mejor robusto y potente de su clase
Gran distancia de detección
Carcasa totalmente metálica en latón.
Fácil de alinear incluso a larga distancia

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Modo de detección	Fuente de luz	Distancia de detección	Modelo
Modo de detección	Fuente de luz	Distancia de detección	PNP	PNP
barrera	LED ROJO		CTD-2500N-R	CTD-2500P-R
barrera	LED infrarrojo		CTD-2500N-IR	CTD-2500P-IR
Retro reflectante	LED ROJO		CRD-400N-R	CRD-400P-R
Reflectante difuso	LED ROJO		CDD-100N-R	CDD-100P-R
	LED infrarrojo		CDD-100N-IR	CDD-100P-IR
	LED infrarrojo		CDD-40N-IR	CDD-40P-IR
Reflectante difuso limitado	LED ROJO		CDD-11N-R	CDD-11P-R
Reflectante difuso limitado	LED infrarrojo		CDD-11N-IR	CDD-11P-IR

Especificaciones

		barrera	Retro reflectante	Reflectante difuso		Reflectante difuso limitado
LED ROJO	PNP	CTD-2500N-R	CRD-400N-R	CDD-100N-R	−	CDD-11N-R
LED ROJO	PNP	CTD-2500P-R	CRD-400P-R	CDD-100P-R	−	CDD-11P-R
LED infrarrojo	PNP	CTD-2500N-IR	−	CDD-100N-IR	CDD-40N-IR	CDD-11N-IR
LED infrarrojo	PNP	CTD-2500P-IR	−	CDD-100P-IR	CDD-40P-IR	CDD-11P-IR
Distancia de detección *		25 metros	0,01 a 4 metros	0 a 1 metro	0 a 400 mm	0 a 110 mm
Fuente de luz		LED ROJO/LED IR	LED rojo	LED ROJO/LED IR	LED infrarrojos	LED rojo/LED infrarrojo
Tamaño del punto (aprox.)		ø1600mm / 25m	ø240mm / 4m	ø70mm / 1m	ø30㎜ /400㎜	ø5mm / 110mm
Tensión de alimentación		10 a 30 VCC Incluye ondulación (PP) 10%
Consumo actual		Emisor: 20 mA máx.	25 mA máx.	30 mA máx.	30 mA máx.	25 mA máx.
Consumo actual		Receptor: 25 mA máx.	25 mA máx.	30 mA máx.	30 mA máx.	25 mA máx.
Tiempo de respuesta		500μs máx.
Salida de control		NPN/PNP Colector abierto 100mA máx. / 30 V CC (tensión residual 1,8 V máx.)
Modo de salida		Luz encendida/oscuridad encendida, seleccionable mediante cableado.
Ajuste de sensibilidad		potenciómetro de 1 vuelta
Indicadores		Indicador de salida (LED naranja) / Indicador de estabilidad (LED verde)
Tipo de conección		Cable de 2m de 4 hilos (Emisor de barrera: 2 hilos)
Regulaciones aplicables	CEM	Directiva EMC (2014/30/UE)
Regulaciones aplicables	Ambiente	RoHS (2011/65/UE, Orden MIIT nº 32)
Estándares aplicables		EN 60947-5-2
Resistencia ambiental	Temperatura ambiente/humedad	-25 a +55 ℃ / 35 a 85 % RH (sin condensación ni congelación)
	iluminancia ambiental	Luz solar: 10.000 lux, Lámpara incandescente: 3.000 lux máx.
	resistencia de vibracion	10 a 100 Hz; máx.1,5 mm (pp), máx.150 m/s ² , 8 horas en cada una de las direcciones X, Y y Z
	Resistencia a los golpes	Aproximadamente 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección	IP67
Material		Caja: Latón chapado en níquel, Cubierta frontal: PMMA
Peso sin cable		Aprox. 30g
Accesorios incluidos		−	Reflector: V-61	−	−	−
