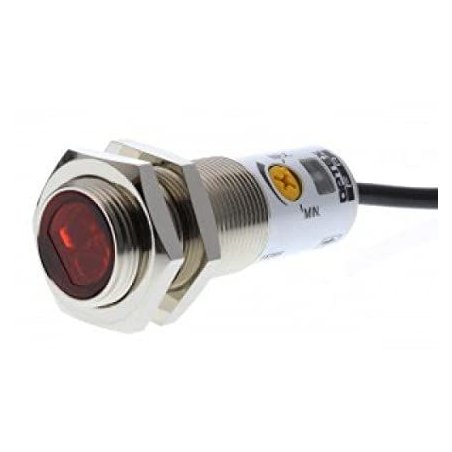

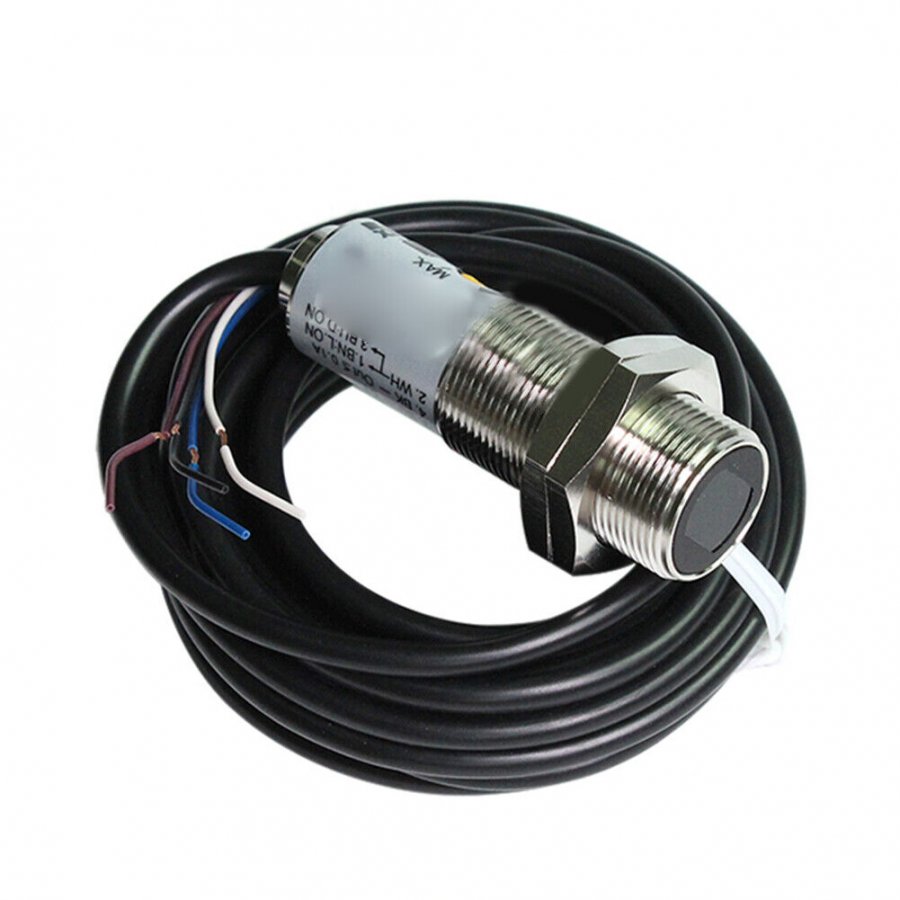

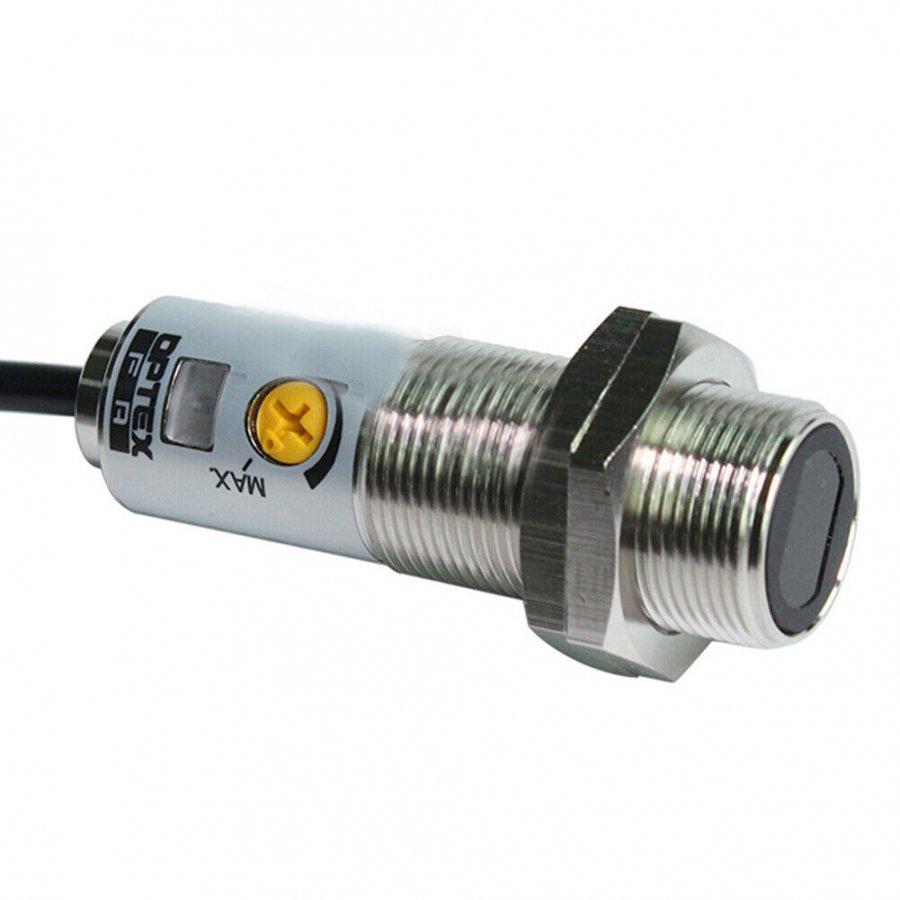

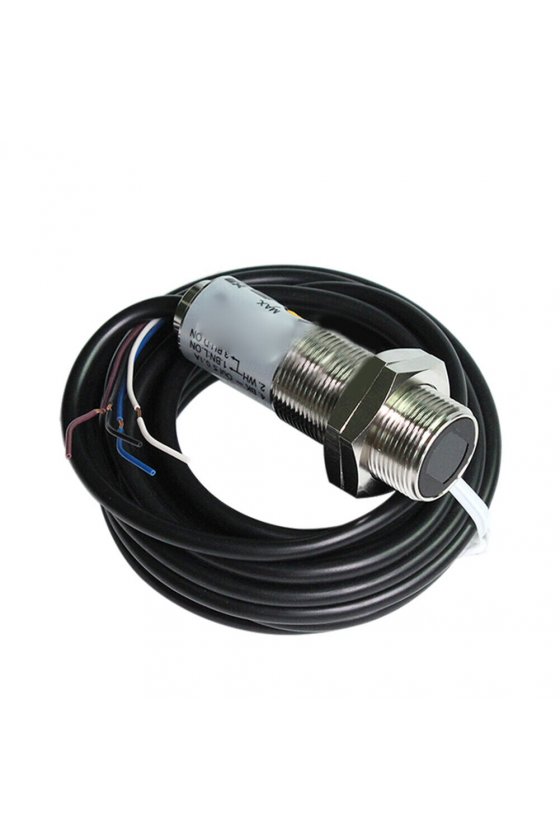

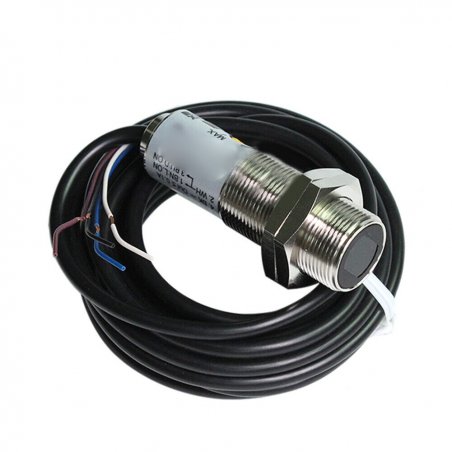

CDD-11N-IR Sensores cilíndricos M18

CDD-11N-IR

El mejor robusto y potente de su clase
Gran distancia de detección
Carcasa totalmente metálica en latón.
Fácil de alinear incluso a larga distancia

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Modo de detecciónFuente de luzDistancia de detecciónModelo
PNPPNP
barrera lineup_v2_l_01.png LED ROJO lineup_v2_r_01.png CTD-2500N-R CTD-2500P-R
LED infrarrojo lineup_v3_r_01.png CTD-2500N-IR CTD-2500P-IR
Retro reflectante lineup_v2_l_02.png LED ROJO lineup_v2_r_02.png CRD-400N-R CRD-400P-R
Reflectante difuso lineup_v2_l_03.png LED ROJO lineup_v2_r_03.png CDD-100N-R CDD-100P-R
LED infrarrojo lineup_v3_r_02.png CDD-100N-IR CDD-100P-IR
LED infrarrojo lineup_v3_r_04.png CDD-40N-IR CDD-40P-IR

Reflectante difuso limitado
lineup_v2_l_03.png LED ROJO lineup_v2_r_04.png CDD-11N-R CDD-11P-R
LED infrarrojo lineup_v3_r_03.png CDD-11N-IR CDD-11P-IR

Especificaciones

 barreraRetro reflectanteReflectante difusoReflectante difuso limitado
LED ROJOPNPCTD-2500N-RCRD-400N-RCDD-100N-RCDD-11N-R
PNPCTD-2500P-RCRD-400P-RCDD-100P-RCDD-11P-R
LED infrarrojoPNPCTD-2500N-IRCDD-100N-IRCDD-40N-IRCDD-11N-IR
PNPCTD-2500P-IRCDD-100P-IRCDD-40P-IRCDD-11P-IR
Distancia de detección * 25 metros 0,01 a 4 metros 0 a 1 metro 0 a 400 mm 0 a 110 mm
Fuente de luz LED ROJO/LED IR LED rojo LED ROJO/LED IR LED infrarrojos LED rojo/LED infrarrojo
Tamaño del punto (aprox.) ø1600mm / 25m ø240mm / 4m ø70mm / 1m ø30㎜ /400㎜ ø5mm / 110mm
Tensión de alimentación 10 a 30 VCC Incluye ondulación (PP) 10%
Consumo actual Emisor: 20 mA máx. 25 mA máx. 30 mA máx. 30 mA máx. 25 mA máx.
Receptor: 25 mA máx.
Tiempo de respuesta 500μs máx.
Salida de control NPN/PNP Colector abierto 100mA máx. / 30 V CC (tensión residual 1,8 V máx.)
Modo de salida Luz encendida/oscuridad encendida, seleccionable mediante cableado.

Ajuste de sensibilidad
potenciómetro de 1 vuelta
Indicadores Indicador de salida (LED naranja) / Indicador de estabilidad (LED verde)
Tipo de conección Cable de 2m de 4 hilos (Emisor de barrera: 2 hilos)

Regulaciones aplicables
CEM Directiva EMC (2014/30/UE)
Ambiente RoHS (2011/65/UE, Orden MIIT nº 32)
Estándares aplicables EN 60947-5-2

Resistencia ambiental
Temperatura ambiente/humedad -25 a +55 ℃ / 35 a 85 % RH (sin condensación ni congelación)
iluminancia ambiental Luz solar: 10.000 lux, Lámpara incandescente: 3.000 lux máx.
resistencia de vibracion 10 a 100 Hz; máx.1,5 mm (pp), máx.150 m/s 2 ,
8 horas en cada una de las direcciones X, Y y Z
Resistencia a los golpes Aproximadamente 50 G (500 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Caja: Latón chapado en níquel, Cubierta frontal: PMMA
Peso sin cable Aprox. 30g
Accesorios incluidos Reflector: V-61
