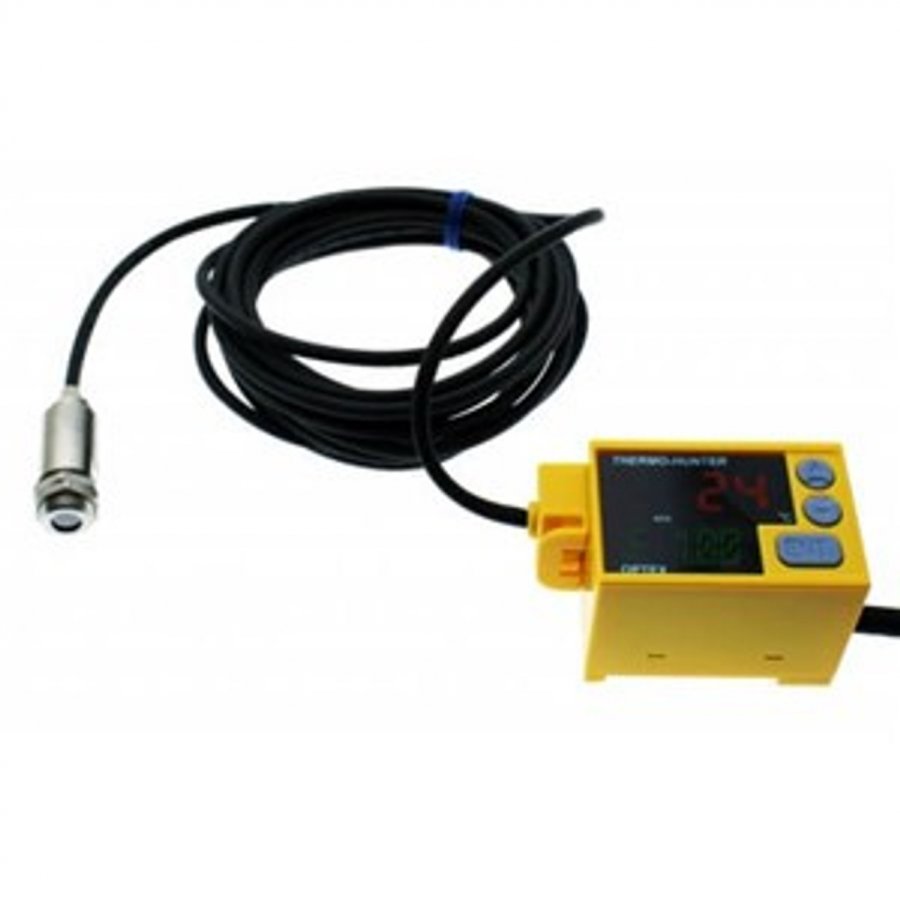

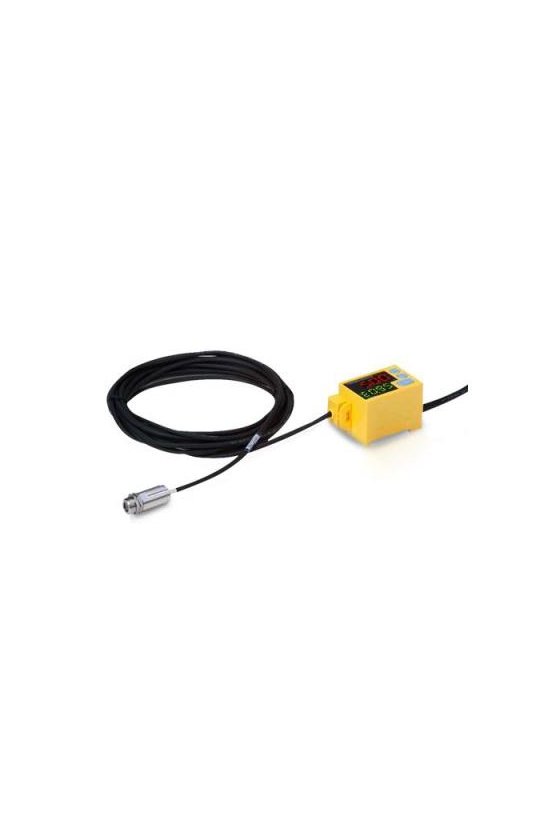

IMAGEN DE REFERENCIA

  • Sobre pedido

CS-30TAC Termómetros compactos

0 Reseñas(s)
CS-30TAC

Rango de temperatura de medición: -40 a 500 ℃ / 0 a 1000 ℃
El cabezal sensor más pequeño del mundo
Cabezal sensor resistente al calor capaz de soportar hasta 180 °C (356 °F)
El nivel más alto de rendimiento a prueba de agua de la industria
Cuerpo compacto que ofrece visibilidad y operatividad.

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

OPTEX
Cotizar

Especificaciones

ModeloModelos de temperatura media-baja
(estándar)		Modelos de alta temperatura
(cabezal resistente al calor)
CS-30TACCS-40TACCS-30TAC-HTCS-40TAC-HT
Rango de medicion −40 a 500 °C (−40 a 932 °F) 0 a 1000°C (32 a 1832°F)
Campo de visión ø30/500 mm
(22:1)		 ø40/500 mm
(15:1)		 ø30/500 mm
(22:1)		 ø40/500 mm
(15:1)
Óptica Lente de silicona
Elemento sensor/
respuesta espectral		 Termopila/8 a 14 μm
Tiempo de respuesta 150 ms/90 % de respuesta 150 ms/90 % de respuesta
Precisión *1 –40 a 0°C (-40 a 32°F): ±3°C (5,4°F),
1 a 200°C (33,8 a 392°F): ±2°C (3,6°F),
+201 a +500 ℃ (393,8 a 932 °F): ±1% del valor de lectura		 0 a 200°C (32 a 392°F): ±2°C (3,6°F),
+201 a 1000°C (393,8 a 1832°F): ±1% del valor de lectura
Repetibilidad Hasta 200 °C (392 °F): ±1,0 °C (1,8 °F), 201 °C (393,8 °F) o más: ±0,5 % del valor de lectura
Ajuste de emisividad 0,1 a 1,2
Resolución de pantalla incrementos de 1°C

Salida analógica		Producción 4 a 20 mA
Resolución incrementos de 0,5°C
Exactitud ±0,5% o ±1,0°C (1,8°F)
Tiempo de actualizacion 10 ms
Carga permitida 250 Ω
Impedancia 47 Ω
Salida de control Foto MOS FET × 2 (Contacto de transferencia × 2)
Carga capacitiva 300 mA/30 VCC o menos
Funciones Función de enseñanza: 2 puntos,
Función de selección de tiempo de respuesta (DELAY): 1 (0,15 seg.) a 200 (aprox. 10 seg.),
Función de escalado de salida
Entrada externa Función de banco: 4 bancos, función de disparo de entrada síncrona,
función de disparo externo, función de disparo de onda
Grado de protección Cabezal del sensor: IP69K, Amplificador: IP40
resistencia de vibracion 10 a 55 Hz; amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
Tensión de alimentación 12 a 24 VCC ±10%
Consumo actual 120 mA (con carga máxima) / 80 mA (en modo Eco)
Temperatura ambiente Cabezal del sensor: 0 a 100 °C (32 a 212 °F),
Amplificador: 0 a 65 °C (32 a 149 °F)		 Cabezal del sensor: 0 a 180 °C (32 a 356 °F),
Amplificador: 0 a 65 °C (32 a 149 °F)
Humedad ambiental 35 a 85 % de humedad relativa (sin condensación)
Temperatura de almacenamiento 0 a 70°C (32 a 158°F)
Dimensiones Cabezal del sensor: M12 (ø14) × 34 mm, Amplificador: 35 × 52 × 38,5 mm
Peso Cabezal del sensor: Aprox. 100 g (incluido cable de 3 m), Amplificador: Aprox. 200 g (incluido 2 m de cable)
Material Cabezal del sensor: SUS,
Amplificador: ABS, Cable del sensor: PVC (modelos de temperatura baja-media) /
Caucho de silicona (modelos de alta temperatura)

*1 La precisión de la medición en la especificación está (estrictamente) limitada a las condiciones de calibración de nuestra fábrica.
・Tenga en cuenta que las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Campo de visión

(Tamaño del área/distancia: mm)

  • CS-30TAC / CS-30TAC-HT


  • CS-40TAC / CS-40TAC-HT


・Los campos de visión indicados anteriormente son para una respuesta óptica (energía) del 90%.
・El tamaño del objetivo de medición debe ser suficientemente mayor que las cifras que se muestran en el diagrama anterior.

Campo de visión (cuando está instalada la lente CF opcional)

(Tamaño del área/distancia: mm)

  • CS-30TAC / CS-30TAC-HT + Lente CF


  • CS-40TAC / CS-40TAC-HT + Lente CF


・Cuando se equipa una lente CF, la cantidad de luz recibida desde el objetivo de medición se atenúa entre un 20 y un 30 %. Es necesario ajustar la emisividad.
・Para la medición de micropuntos, el tamaño del objetivo de medición debe ser de aprox. 1,5 veces más grande que el campo de visión de medición que se muestra en el diagrama anterior.
