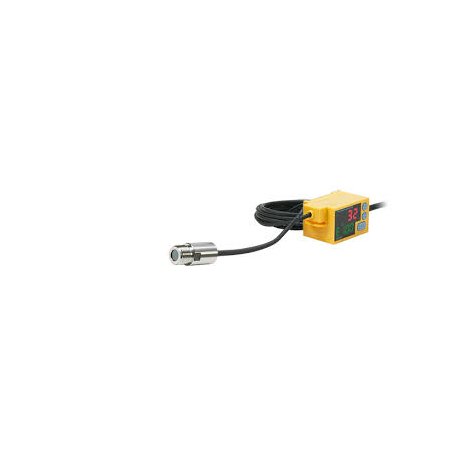

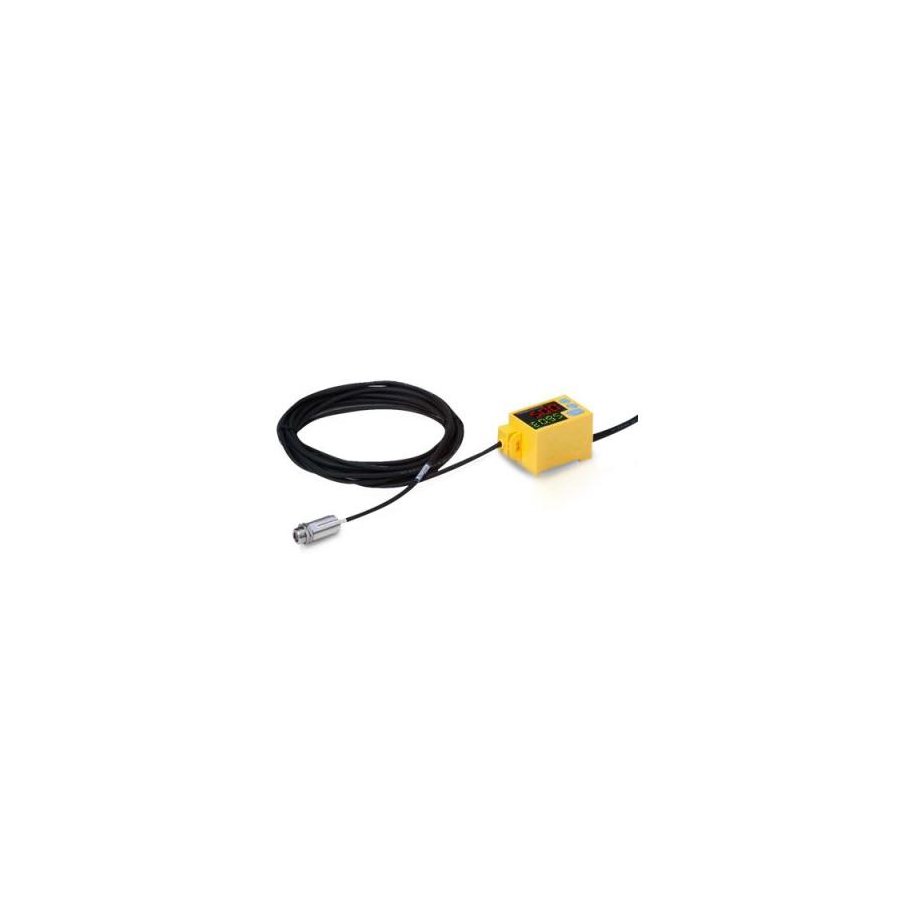

CS-30TAC-HT Termómetros compactos

0 Reseñas(s)

Referencia CS-30TAC-HT

Rango de temperatura de medición: -40 a 500 ℃ / 0 a 1000 ℃
El cabezal sensor más pequeño del mundo

Cabezal sensor resistente al calor capaz de soportar hasta 180 °C (356 °F)
El nivel más alto de rendimiento a prueba de agua de la industria
Cuerpo compacto que ofrece visibilidad y operatividad.

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Especificaciones

Modelo		Modelos de temperatura media-baja (estándar)		Modelos de alta temperatura (cabezal resistente al calor)
Modelo		CS-30TAC	CS-40TAC	CS-30TAC-HT	CS-40TAC-HT
Rango de medicion		−40 a 500 °C (−40 a 932 °F)		0 a 1000°C (32 a 1832°F)
Campo de visión		ø30/500 mm (22:1)	ø40/500 mm (15:1)	ø30/500 mm (22:1)	ø40/500 mm (15:1)
Óptica		Lente de silicona
Elemento sensor/ respuesta espectral		Termopila/8 a 14 μm
Tiempo de respuesta		150 ms/90 % de respuesta		150 ms/90 % de respuesta
Precisión ^*1		–40 a 0°C (-40 a 32°F): ±3°C (5,4°F), 1 a 200°C (33,8 a 392°F): ±2°C (3,6°F), +201 a +500 ℃ (393,8 a 932 °F): ±1% del valor de lectura		0 a 200°C (32 a 392°F): ±2°C (3,6°F), +201 a 1000°C (393,8 a 1832°F): ±1% del valor de lectura
Repetibilidad		Hasta 200 °C (392 °F): ±1,0 °C (1,8 °F), 201 °C (393,8 °F) o más: ±0,5 % del valor de lectura
Ajuste de emisividad		0,1 a 1,2
Resolución de pantalla		incrementos de 1°C
Salida analógica	Producción	4 a 20 mA
	Resolución	incrementos de 0,5°C
	Exactitud	±0,5% o ±1,0°C (1,8°F)
	Tiempo de actualizacion	10 ms
	Carga permitida	250 Ω
	Impedancia	47 Ω
Salida de control		Foto MOS FET × 2 (Contacto de transferencia × 2)
Carga capacitiva		300 mA/30 VCC o menos
Funciones		Función de enseñanza: 2 puntos, Función de selección de tiempo de respuesta (DELAY): 1 (0,15 seg.) a 200 (aprox. 10 seg.), Función de escalado de salida
Entrada externa		Función de banco: 4 bancos, función de disparo de entrada síncrona, función de disparo externo, función de disparo de onda
Grado de protección		Cabezal del sensor: IP69K, Amplificador: IP40
resistencia de vibracion		10 a 55 Hz; amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
Tensión de alimentación		12 a 24 VCC ±10%
Consumo actual		120 mA (con carga máxima) / 80 mA (en modo Eco)
Temperatura ambiente		Cabezal del sensor: 0 a 100 °C (32 a 212 °F), Amplificador: 0 a 65 °C (32 a 149 °F)		Cabezal del sensor: 0 a 180 °C (32 a 356 °F), Amplificador: 0 a 65 °C (32 a 149 °F)
Humedad ambiental		35 a 85 % de humedad relativa (sin condensación)
Temperatura de almacenamiento		0 a 70°C (32 a 158°F)
Dimensiones		Cabezal del sensor: M12 (ø14) × 34 mm, Amplificador: 35 × 52 × 38,5 mm
Peso		Cabezal del sensor: Aprox. 100 g (incluido cable de 3 m), Amplificador: Aprox. 200 g (incluido 2 m de cable)
Material		Cabezal del sensor: SUS, Amplificador: ABS, Cable del sensor: PVC (modelos de temperatura baja-media) / Caucho de silicona (modelos de alta temperatura)

*1 La precisión de la medición en la especificación está (estrictamente) limitada a las condiciones de calibración de nuestra fábrica.
・Tenga en cuenta que las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Campo de visión

(Tamaño del área/distancia: mm)

CS-30TAC / CS-30TAC-HT
CS-40TAC / CS-40TAC-HT

・Los campos de visión indicados anteriormente son para una respuesta óptica (energía) del 90%.
・El tamaño del objetivo de medición debe ser suficientemente mayor que las cifras que se muestran en el diagrama anterior.

Campo de visión (cuando está instalada la lente CF opcional)

(Tamaño del área/distancia: mm)

CS-30TAC / CS-30TAC-HT + Lente CF
CS-40TAC / CS-40TAC-HT + Lente CF

・Cuando se equipa una lente CF, la cantidad de luz recibida desde el objetivo de medición se atenúa entre un 20 y un 30 %. Es necesario ajustar la emisividad.
・Para la medición de micropuntos, el tamaño del objetivo de medición debe ser de aprox. 1,5 veces más grande que el campo de visión de medición que se muestra en el diagrama anterior.
