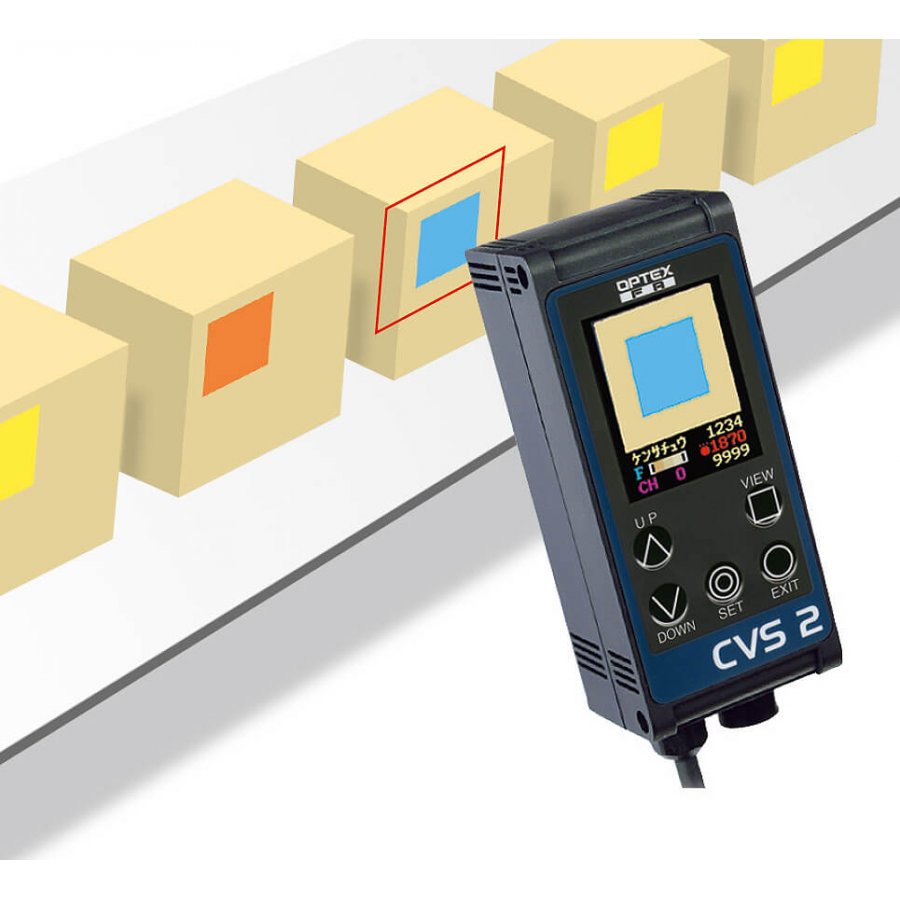

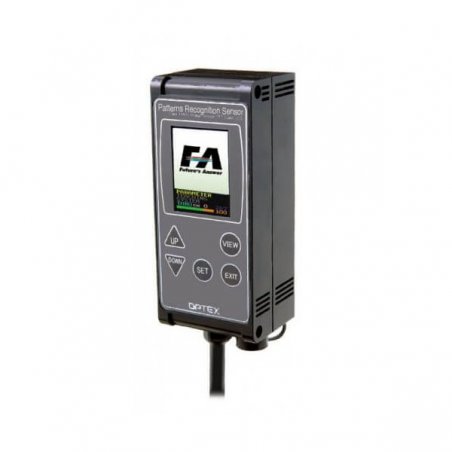

CVS2-N40-RA Sensores de coincidencia de colores y patrones

Referencia CVS2-N40-RA

Inspección de color y forma al mismo tiempo para diversas aplicaciones
Sensor de visión en color todo en uno
Para coincidencia de patrones e inspección de colores
Mejor sensibilidad mediante la función de enmascaramiento

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Campo de visión

Especificaciones

Modelo		CVS2-N10-RA	CVS2-N20-RA	CVS2-N21-RA	CVS2-N40-RA
Modelo		CVS2-P10-RA	CVS2-P20-RA	CVS2-P21-RA	CVS2-P40-RA
Ángulo de detección		10°	20°		40°
Distancia de trabajo		210 a 270 mm	90 a 150 mm	31 a 39 mm	50 a 100 mm
Campo de visión		40 x 50 mm a 55 x 65 mm	40 x 50 mm a 65 x 75 mm	17x20mm (±10%)	50 x 65 mm a 100 x 115 mm
Fuente de luz		LED blanco 12 piezas incorporado
Sensor de imagen		Sensor de imagen en color CMOS de 330.000 píxeles
Voltaje de suministro		12 a 24 VCC ±10%
El consumo de energía		Máx. 140 mA/24 V CC
Resolución		8x16 a 200x240
Duración de la luz LED		Aproximadamente 50.000 horas (en condiciones normales de temperatura y humedad. El nivel de brillo se reduce en 1/3 del nivel inicial)
Tiempo de respuesta	Modo de coincidencia de patrones	9,2/15,2/21,2/27,3 ms (modo estándar) 6,7/10,9/15,2/19,5 ms (modo de doble velocidad)
Tiempo de respuesta	Modo compatible con CVS1	8,7/14,8/20,8/26,8 ms (modo estándar) 5,7/9,7/13,5/17,3 ms (modo de doble velocidad)
Producción		Salida de colector abierto NPN o PNP x 2 máx. 100 mA Voltaje residual 1,0 V o menos
Aporte		Selección de banco 0 a 1, Selección de banco 2 (conmutable a entrada de aprendizaje), Selección de banco 3 (conmutable a entrada de sincronización), Entrada de aprendizaje (conmutable a selección de banco 3 o salida auxiliar)
Temperatura de funcionamiento		0 a 40 ℃ (sin condensación)
Humedad de funcionamiento		35 a 85% HR
Temperatura/humedad de almacenamiento		-20 a 70 ℃, 35 a 95 % RH (sin condensación)
Resistencia a vibraciones/choques		10 a 55 Hz Amplitud 1,5 mm / 50 G (500 m/s2)
Material		Caja: ABS / Pantalla y lente: Acrílico o policarbonato
Estructura de protección		IP67
Peso		Aproximadamente 200 g (incluido el cable)
