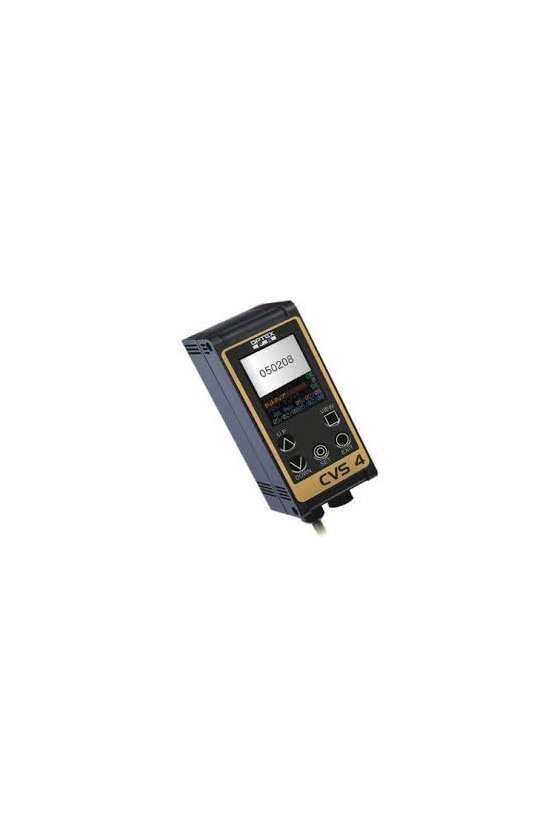

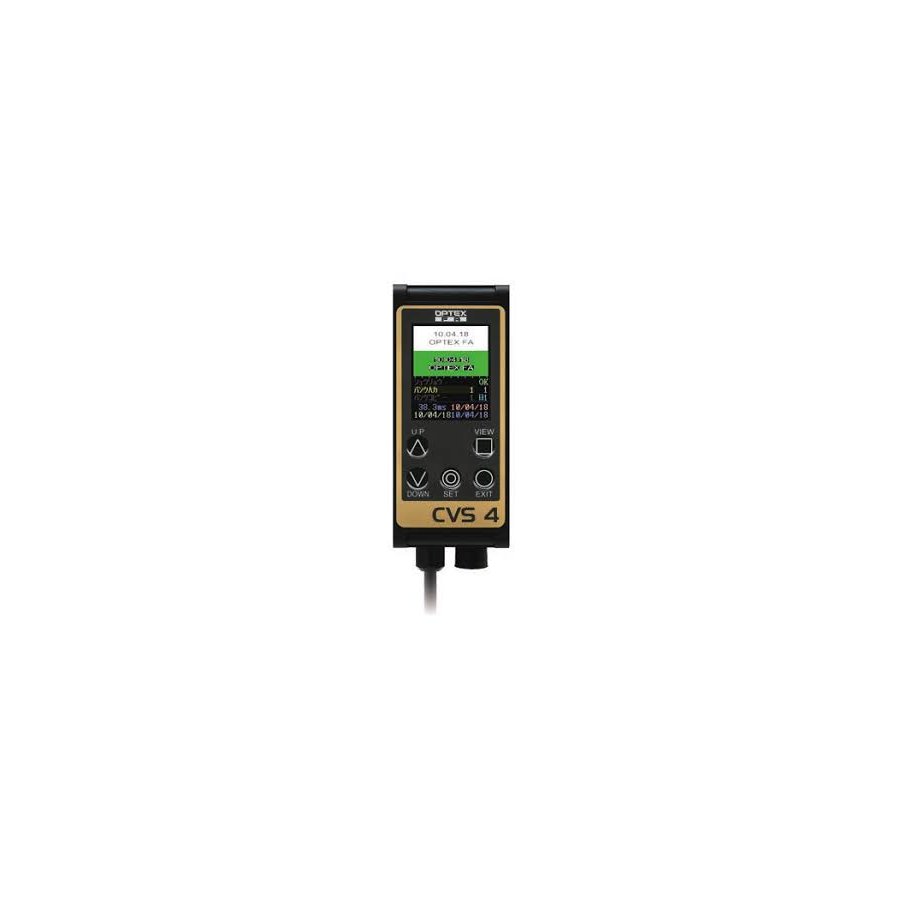

CVS4-N23RW-RA Sensor OCR compacto

0 Reseñas(s)

Referencia CVS4-N23RW-RA

Sensor de visión OCR compacto todo en uno
Fácil configuración y alto rendimiento
Calendario incorporado

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Campo de visión

Especificaciones

Modelo	CVS4-N23W-RA	CVS4-N24W-RA	CVS4-N21W-RA
Modelo	CVS4-P23W-RA	CVS4-P24W-RA	CVS4-P21W-RA
Ángulo de detección	20°
Distancia de trabajo	44 a 56 mm	65 a 85 mm	31 a 39 mm
Campo de visión	30x15mm (±10%)	38×19 a 48×24 mm	21x10mm (±10%)
Fuente de luz	LED blanco 12 piezas incorporado
Sensor de imagen	Sensor de imagen monocromático CMOS de 330.000 píxeles
Voltaje de suministro	12 a 24 VCC ±10%
El consumo de energía	Máx. 140 mA / 24 V CC
Resolución	512 x 244
Duración de la luz LED	Aproximadamente 100.000 horas (en condiciones normales de temperatura y humedad. El nivel de brillo se reduce a la mitad del nivel inicial)
Tiempo de respuesta	23 ms a 48 ms (20 caracteres en 2 líneas, búsqueda por rotación de hasta ±10°)
Producción	Salida de colector abierto NPN o PNP x 2 (salida OK/NG, salida de control de luz externa) máx. 100 mA Voltaje residual 1,0 V o menos
Aporte	Selección de banco 0 (entrada de pulso), selección de banco 1 (entrada "String +"), selección de banco 2 (entrada de aprendizaje), selección de banco 3 (entrada de sincronización)
Temperatura de funcionamiento	0 a 40 ℃ (sin condensación)
Humedad de funcionamiento	35 a 85% HR
Temperatura/humedad de almacenamiento	-20 a 70 ℃, 35 a 95 % RH (sin condensación)
Resistencia a vibraciones/choques	10 a 55 Hz Amplitud 1,5 mm/50 G (500 m/s ² )
Material	Caja: ABS / Pantalla y lente: Acrílico o policarbonato
Estructura de protección	IP67
Peso	Aproximadamente 200 g (incluido el cable)
Número de carácter reconocible	60 caracteres / 6 líneas
Número de carácter por línea	30 caracteres
Número de fecha/hora/cadena	Hasta 2 x Fecha / 2 x Hora / 4 x Cadenas con 22 caracteres (hasta 4 elementos)
Diccionario de usuario	56 caracteres
Precisión del temporizador incorporado	-45 seg. a 75 seg. por mes
Período de respaldo del temporizador incorporado	5 años con batería incorporada no recargable/Vida útil del supercondensador: 7,8 años (cuando su capacidad desciende al nivel que mantiene el temporizador 3 días)

Especificaciones

Modelo	CVS4-N20W-RA	CVS4-N40W-RA	CVS4-N23RW-RA	CVS4-N24RW-RA
Modelo	CVS4-P20W-RA	CVS4-P40W-RA	CVS4-P23RW-RA	CVS4-P24RW-RA
Ángulo de detección	20°	40°	20°
Distancia de trabajo	90 a 150 mm	50 a 100 mm	44 a 56 mm	65 a 85 mm
Campo de visión	53x25mm a 79x38mm	49x23mm a 106x49mm	30x15mm (±10%)	19×38 a 24×48 mm (±10%)
Fuente de luz	LED blanco 12 piezas incorporado
Sensor de imagen	Sensor de imagen monocromático CMOS de 330.000 píxeles
Voltaje de suministro	12 a 24 VCC ±10%
El consumo de energía	Máx. 140 mA / 24 V CC
Resolución	512 x 244		244 x 512
Duración de la luz LED	Aproximadamente 100.000 horas (en condiciones normales de temperatura y humedad. El nivel de brillo se reduce a la mitad del nivel inicial)
Tiempo de respuesta	23 ms a 48 ms (20 caracteres en 2 líneas, búsqueda por rotación de hasta ±10°)
Producción	Salida de colector abierto NPN o PNP x 2 (salida OK/NG, salida de control de luz externa) máx. 100 mA Voltaje residual 1,0 V o menos
Aporte	Selección de banco 0 (entrada de pulso), selección de banco 1 (entrada "String +"), selección de banco 2 (entrada de aprendizaje), selección de banco 3 (entrada de sincronización)
Temperatura de funcionamiento	0 a 40 ℃ (sin condensación)
Humedad de funcionamiento	35 a 85% HR
Temperatura/humedad de almacenamiento	-20 a 70 ℃, 35 a 95 % RH (sin condensación)
Resistencia a vibraciones/choques	10 a 55 Hz Amplitud 1,5 mm/50 G (500 m/s ² )
Material	Caja: ABS / Pantalla y lente: Acrílico o policarbonato
Estructura de protección	IP67
Peso	Aproximadamente 200 g (incluido el cable)
Número de carácter reconocible	60 caracteres / 6 líneas
Número de carácter por línea	30 caracteres
Número de fecha/hora/cadena	Hasta 2 x Fecha / 2 x Hora / 4 x Cadenas con 22 caracteres (hasta 4 elementos)
Diccionario de usuario	56 caracteres
Precisión del temporizador incorporado	-45 seg. a 75 seg. por mes
Período de respaldo del temporizador incorporado	5 años con batería incorporada no recargable/Vida útil del supercondensador: 7,8 años (cuando su capacidad desciende al nivel que mantiene el temporizador 3 días)
