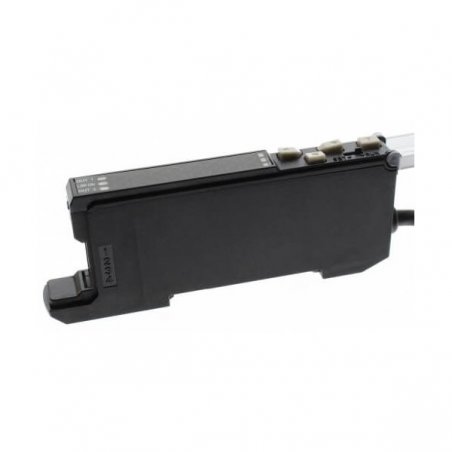

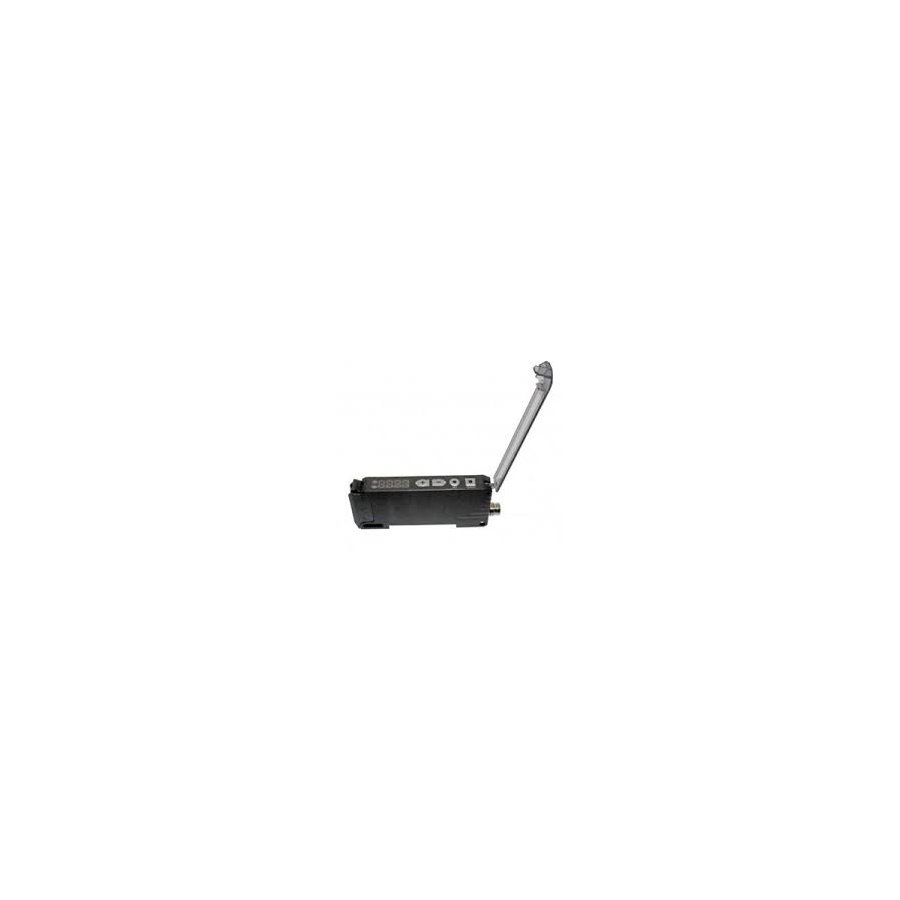

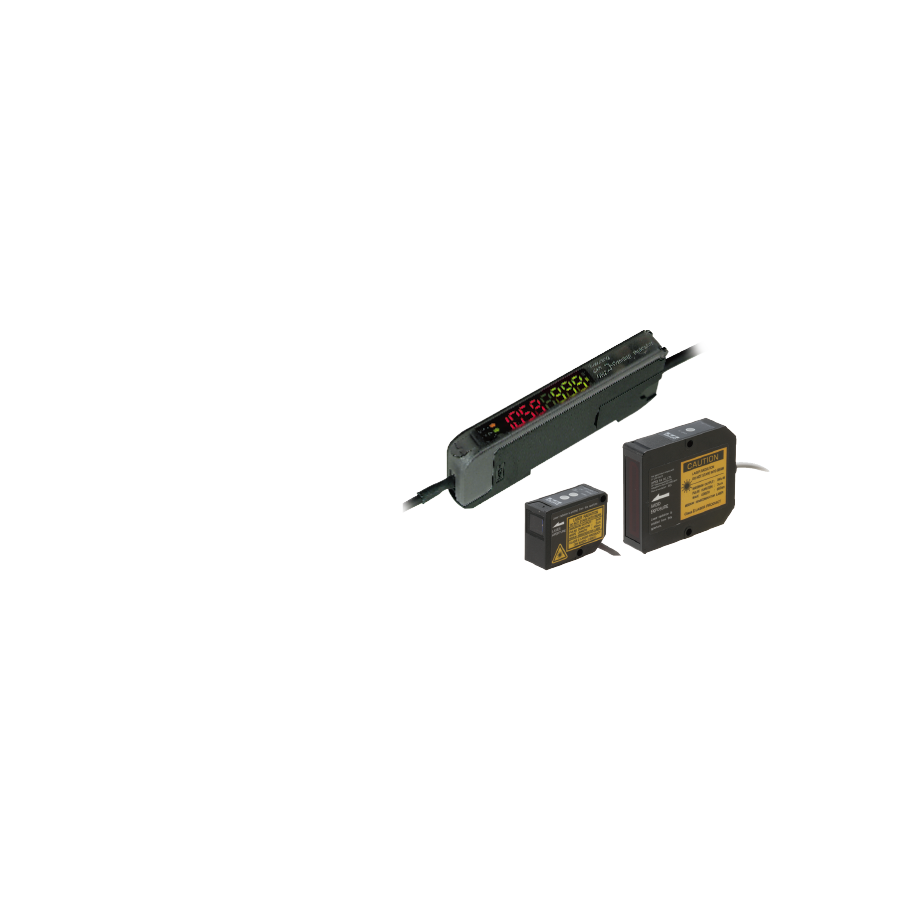

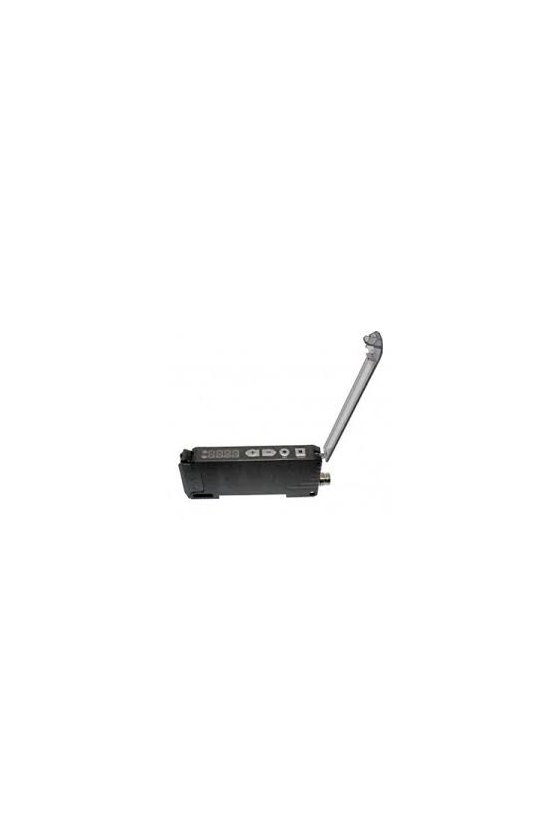

D2SA-MP3S Amplificador digital tipo separado
D2SA-MP3S
Cabezal sensor resistente al agua utilizable incluso en áreas donde salpica agua
Varios cabezales sensores
Láser rojo visible
Diseño reflectante coaxial
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
Cabezal sensor
| Tipo | Forma | Modo de detección | Distancia de detección (las cifras entre paréntesis muestran los ajustes de corrección de sensibilidad activados) | Modelo (los modelos entre paréntesis son tipos de conectores) |
|---|---|---|---|---|
Retrorreflectante coaxial |
 |
Largo |
 |
DSR-800 |
| Estándar |
 |
|||
| Rápido |
 |
|||
| Largo |
 |
DSR-5000 | ||
| Estándar |
 |
|||
| Rápido |
 |
|||
| Reflectante difuso coaxial |
 |
Largo |
 |
DSD-100 |
| Estándar |
 |
|||
| Rápido |
 |
|||
| barrera |
 |
 |
DSTC-200 (DSTC-200-M8) |
|
| Medición de la longitud del haz de barrera |
 |
 |
DSTA-200 (DSTA-200-M8) |
Unidad amplificadora de tipo función avanzada
Salida de control | Salida analógica | Entrada externa | Tipo de conección | Modelo | ||
|---|---|---|---|---|---|---|
| tipo NPN | tipo PNP | |||||
| Tipo independiente | 2 canales | 4 a 20 mA | Seleccione entre enseñanza, sincronización, apagado del láser o reinicio del contador | Tipo de cable 2m | D2SA-MNS | D2SA-MPS |
| Maestro de interconexión | D2SA-MN | D2SA-MP | ||||
| Esclavo de interconexión | D2SA-SN | D2SA-SP | ||||
Unidad amplificadora de tipo estándar
Salida de control | Salida analógica | Entrada externa | Tipo de conección | Modelo | ||
|---|---|---|---|---|---|---|
| tipo NPN | tipo PNP | |||||
| Tipo independiente | 1 cad | - | - | Tipo de cable 2m |
D2SA-MN3S | D2SA-MP3S |
| Maestro de interconexión | D2SA-MN3 | D2SA-MP3 | ||||
| Esclavo de interconexión | D2SA-SN1 | D2SA-SP1 | ||||
| Tipo independiente | Seleccione entre enseñanza, sincronización, apagado del láser o reinicio del contador |
Tipo de conector M8 |
D2SA-MNS-M8 | D2SA-MPS-M8 | ||
| Maestro de interconexión | D2SA-MN-M8 | D2SA-MP-M8 | ||||
| Esclavo de interconexión | D2SA-SN-M8 | D2SA-SP-M8 | ||||
•Para el tipo de conector, compre un cable conector opcional de la serie M84CN.
Especificaciones
Cabezal sensor
| Tipo | Tipo retrorreflectante coaxial | Tipo retrorreflectante coaxial de largo alcance | Tipo reflexivo difuso coaxial | |
|---|---|---|---|---|
| Modelo | Tipo de cable | DSR-800 | DSR-5000 | DSD-100 |
| Tipo de conector | - | - | - | |
| Distancia de detección | modo largo | 0 a 8 m* 1 (Con ajustes de corrección de sensibilidad activados: 0,2 a 20 m) |
0,5 a 50 m* 2 (Con los ajustes de corrección de sensibilidad activados: 1 a 70 m) |
1 m (Con ajustes de corrección de sensibilidad activados: 1,5 m)* 3 |
| Modo estandar | 0 a 5 metros* 1 | 0,3 a 35 m* 2 | 0,7 m* 3 | |
| Modo rápido | 0 a 2 metros* 1 | 0,1 a 20 m* 2 | 0,25 m* 3 | |
| Tamaño del punto | Aprox. ø2 mm / a una distancia de 2 m | Aprox. ø2 mm / a una distancia de 2 m | Aprox. ø1 mm / a una distancia de 1 m | |
| Fuente de luz | Láser semiconductor rojo (650 nm 3 mW máx. Clase 2 <IEC/JIS>* 4 ) | |||
| Indicadores | Indicador de emisión láser (LED verde) Indicador de salida (LED naranja) | |||
| Conexión con amplificador | Cable con enchufe específico del sistema (e-CON) | |||
| Regulaciones aplicables | Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10) | |||
| Estándares aplicables | EN 60947-5-7 | |||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | |||
| Resistencia ambiental | Temperatura/humedad ambiente | -10 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | ||
| iluminancia ambiental | Luz solar: 10.000 lux Lámpara incandescente: 3000 lux | |||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
|||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z |
|||
| Grado de protección/materiales | Norma IEC IP67 Carcasa, cubierta: PC Ventana: PMMA (relleno de fibra de vidrio) |
|||
| Peso (cable incluido) | 45 gramos | |||
| Accesorios incluidos | Reflector: MP-45 | Reflector: MP-45 y P250F | - | |
*1. La distancia de detección cuando se utiliza el accesorio de lente BL-W130L-1 es la siguiente.
Haz lineal, modo largo: 2 m / Modo estándar: 1,5 m / Modo rápido: 1 m
Haz de área, modo largo: 1,5 m / Modo estándar: 1 m / Modo rápido: 0,6 m
*2. DSR-5000 incluye dos reflectores; P250F y MP-45.
Las distancias de detección en la tabla son cuando se usa P250F. Las distancias de detección cuando se utiliza MP-45 son las siguientes.
Modo largo: 0,5 m a 20 m / Modo estándar: 0,3 m a 10 m / Modo rápido: 0,1 a 5 m
*3. Utilizando una hoja de papel blanca de 200 × 200 mm.
*4. Clasificado como Clase II en los estándares de la FDA de EE. UU.
Nota) La condición de medición es a una temperatura ambiente de +24 ℃ (temperatura normal), a menos que se indique lo contrario.
Cabezal sensor
| Tipo | Tipo de barrera | Tipo de medición de barrera/longitud | |
|---|---|---|---|
| Modelo | Tipo de cable | DSTC-200 | DSTA-200 |
| Tipo de conector | DSTC-200-M8 | DSTA-200-M8 | |
| Distancia de detección | modo largo | 2 metros | 2 m 0,5 m: Modo de medición de longitud* 1 |
| Modo estandar | |||
| Modo rápido | |||
| Tamaño del punto | Aprox. ø2 mm / a una distancia de 2 m |
Aprox. 30 × 2,5 mm / a una distancia de 2 m |
|
| Fuente de luz | Láser semiconductor rojo (650 nm 390 μW máx. Clase 1 <IEC/JIS>* 2 ) |
||
| Indicadores | Indicador de emisión láser (LED verde) Indicador de salida (LED naranja) |
||
| Conexión con amplificador | Tipo de cable: Cable con enchufe específico del sistema (e-CON) / Tipo de conector: Cable conector M8 dedicado con enchufe específico del sistema (e-CON) |
||
| Regulaciones aplicables | Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10) |
||
| Estándares aplicables | EN 60947-5-7 | ||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | ||
| Resistencia ambiental | Temperatura/humedad ambiente | -10 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | |
| iluminancia ambiental | Luz solar: 10.000 lux Lámpara incandescente: 3000 lux | ||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z |
||
| Grado de protección/materiales | Norma IEC IP67 Carcasa, cubierta: PC Ventana: PMMA (relleno de fibra de vidrio) |
||
| Peso (cable incluido) | 90 gramos | 115 gramos | |
| Accesorios incluidos | Cable conector M8 dedicado con enchufe específico del sistema (e-CON) (solo tipo de conector) |
||
*1. Para el tiempo de respuesta en el modo de medición de longitud, configure el modo Largo o el modo Estándar. Además, utilice un tipo de función avanzada para la unidad amplificadora.
*2. Clasificado como Clase II en los estándares de la FDA de EE. UU.
Nota) La condición de medición es a una temperatura ambiente de +24 ℃ (temperatura normal), a menos que se indique lo contrario.
Amplificador de tipo función avanzada
