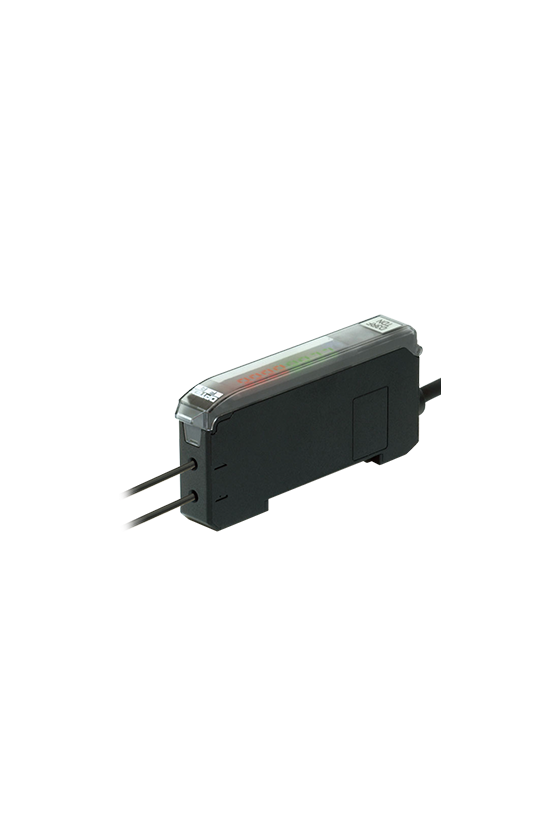

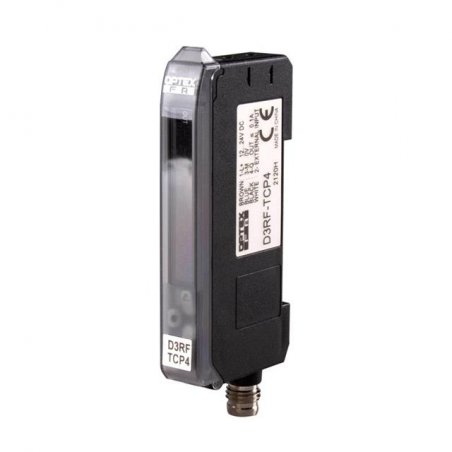

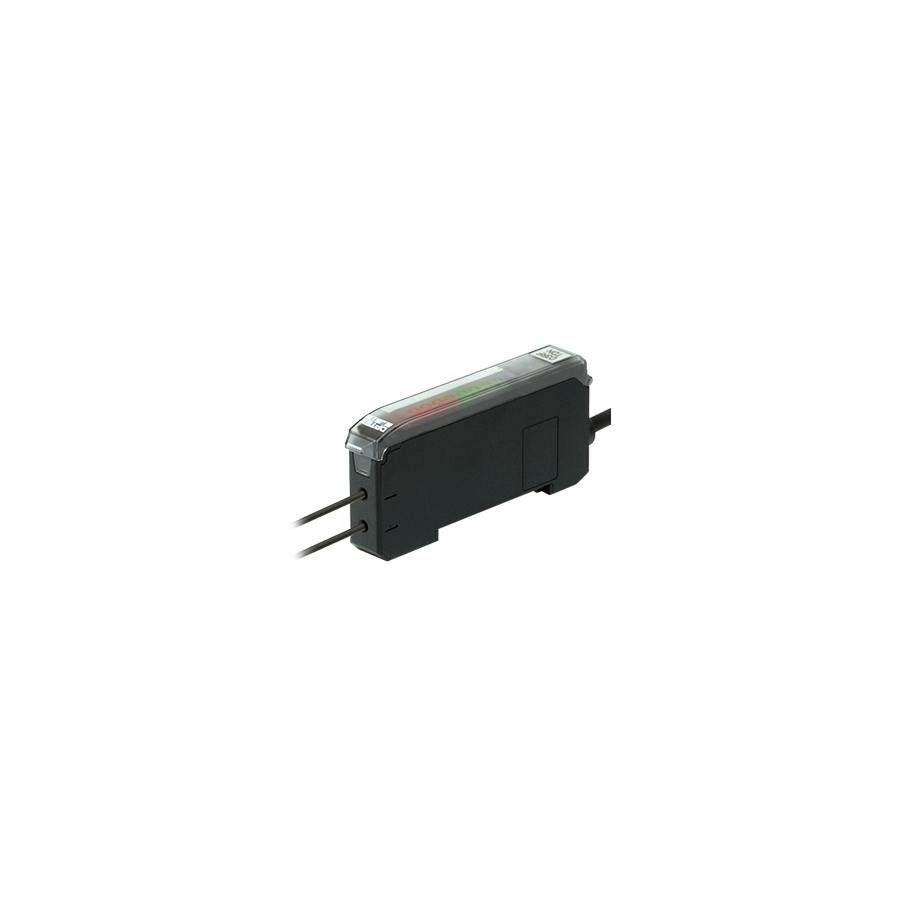

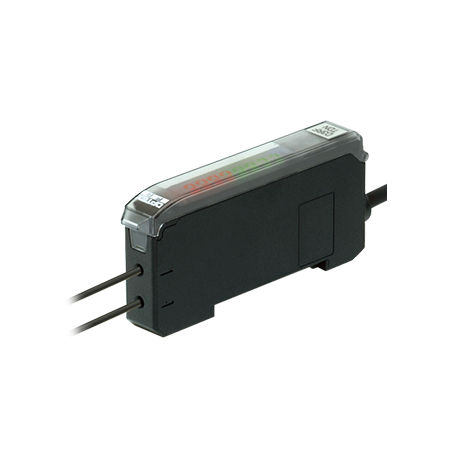

D3RF-TCP4 Amplificadores de fibra digitales

Referencia D3RF-TCP4

Amplificadores de fibra fáciles de usar
La respuesta de alta velocidad más rápida del mundo

Admite funciones de prevención de interferencias para hasta 2 unidades, incluso en el modo más rápido
Especificaciones de nueva generación también para la detección de distancias
Visualización del 100 % para un mejor reconocimiento del cambio de nivel

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Salida de control	Fuente de luz	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Salida de control	Fuente de luz	tipo NPN	tipo PNP
Tipo independiente		Salida única	LED rojo de 4 elementos	D3RF-TN (D3RF-TCN4)	D3RF-TP (D3RF-TCP4)
		Salida única		D3RF-TN (D3RF-TCN4)	D3RF-TP (D3RF-TCP4)	Salida doble	D3RF-TDN	D3RF-TDP
		Maestro de interconexión			Salida única	Salida doble	D3RF-TDN	D3RF-TDP	D3RF-TMN (D3RF-TMCN4)	D3RF-TMP (D3RF-TMCP4)
					Salida única	Salida doble	D3RF-TDMN	D3RF-TDMP	D3RF-TMN (D3RF-TMCN4)	D3RF-TMP (D3RF-TMCP4)
Esclavo de interconexión	Salida única				D3RF-TSN (D3RF-TSCN4)	Salida doble	D3RF-TDMN	D3RF-TDMP	D3RF-TSP (D3RF-TSCP4)
	Salida única				D3RF-TSN (D3RF-TSCN4)	Salida doble	D3RF-TDSN	D3RF-TDSP	D3RF-TSP (D3RF-TSCP4)
	Detección de agua				Salida única	Salida doble	D3RF-TDSN	D3RF-TDSP	LED infrarrojo	D3IF-TN (D3IF-TCN4)	D3IF-TP (D3IF-TCP4)

•Para la conexión con una unidad de comunicación UC1, seleccione una unidad maestra y esclava de interconexión.

Especificaciones

Tipo				Tipo independiente	Maestro de interconexión	Esclavo de interconexión	Detección de agua
Modo	PNP	Salida única	Tipo de cable	D3RF-TN	D3RF-TMN	D3RF-TSN	D3IF-TN
		Salida única	Tipo de conector	D3RF-TCN4	D3RF-TMCN4	D3RF-TSCN4	D3IF-TCN4
		Salida doble	Tipo de cable	D3RF-TDN	D3RF-TDMN	D3RF-TDSN	-
	PNP	Salida única	Tipo de cable	D3RF-TP	D3RF-TMP	D3RF-TSP	D3IF-TP
		Salida única	Tipo de conector	D3RF-TCP4	D3RF-TMCP4	D3RF-TSCP4	D3IF-TCP4
		Salida doble	Tipo de cable	D3RF-TDP	D3RF-TDMP	D3RF-TDSP	-
Fuente de luz				LED rojo de 4 elementos (longitud de onda 632 nm)			LED infrarrojo (longitud de onda 1,45 μm)
Tiempo de respuesta * ¹		Modo 1-HS		16 µs	16 μs (cuando está vinculado 22 μs)	22 µs	16 µs
		Modo 2FS		70 µs	70 μs (cuando está vinculado 85 μs)	85 µs	70 µs
		Modo 3-ST		250 µs
		Modo 4 LG		500 µs
		Modo 5PL		1 ms
		Modo 6-UL		2 ms
		Modo 7-EL		8 ms
Ajuste de distancia				Varios tipos de enseñanza y ajuste manual.
Indicadores				Tipo de salida única: Indicador de salida (naranja) Tipo de salida doble: Indicador de salida (naranja) ×2

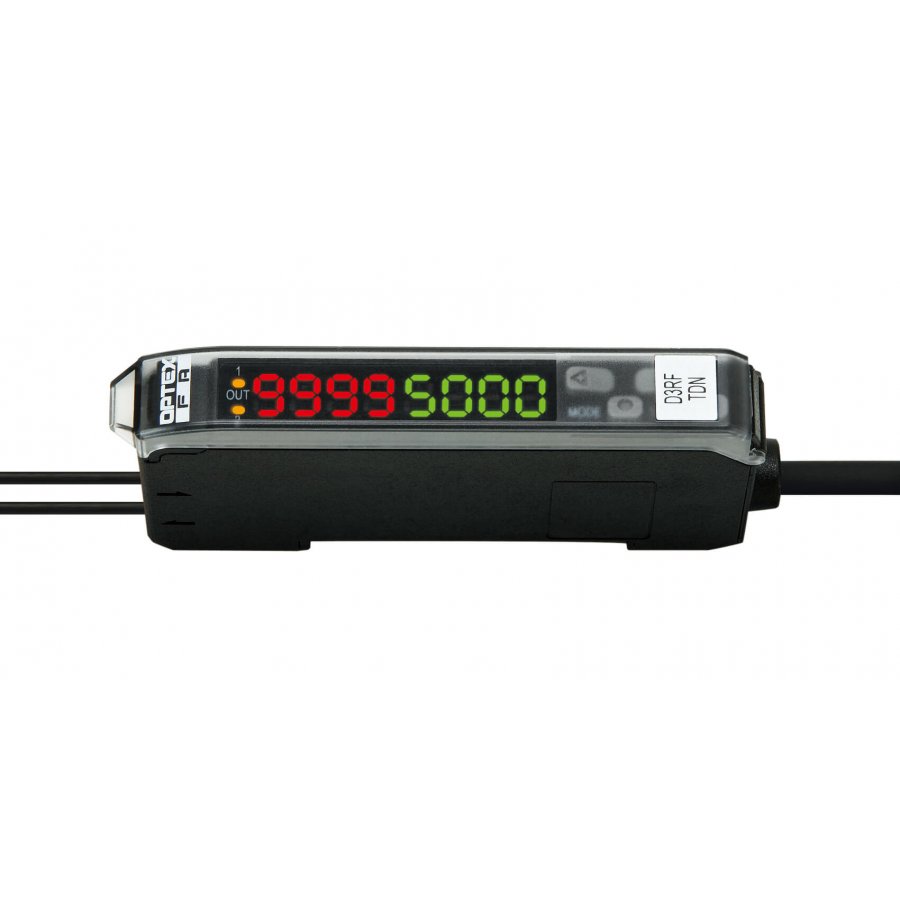

Pantalla digital				Pantalla de 7 segmentos y 8 dígitos (rojo: 4 dígitos, verde: 4 dígitos)
Salida de control* ²				Colector abierto NPN/PNP Máx. 100 mA* ^3/30 VCC, tensión residual: 1,8 V o menos
Entrada externa				Entrada de aprendizaje* ⁴ , entrada de prueba, entrada síncrona, entrada de reinicio del contador* ⁵
Función de temporizador				Retardo de encendido, retardo de apagado, un disparo, retardo de encendido + apagado, encendido + un disparo configurable de 0,1 a 9999 ms
Modo de salida				Luz encendida/oscura encendida seleccionable mediante configuración
Número de unidades conectables (incluida la unidad maestra)				Máx. 16 unidades
Tipo de conección				Tipo de cable: Longitud del cable: 2 m Tipo de conector: M8, 4 pines
Resistencia de aislamiento				20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación			12 a 24 VCC ±10%, incluido 10% de ondulación (pp)
	Consumo de energía (normalmente)			Tipo de salida única: 864 mW (36 mA o menos a 24 V) Tipo de salida doble: 936 mW (39 mA o menos a 24 V)
	Consumo de energía (Eco TODO)			Tipo de salida única: 600 mW (25 mA o menos a 24 V) Tipo de salida doble: 672 mW (28 mA o menos a 24 V)
Regulaciones aplicables				Directiva EMC (2004/108/CE)
Estándares aplicables				EN 60947-5-2
Estándares de la empresa				Resistencia al ruido: Feilen Nivel 4 aprobado
Resistencia ambiental		Temperatura/humedad ambiente		-25 a +55 ℃* ⁶ / 35 a 85 % de humedad relativa (sin congelación ni condensación)
		iluminancia ambiental		Luz solar: 10000 lux o menos Luz incandescente: 3000 lux o menos
		resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
		Resistencia a los golpes		Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
		Grado de protección		IP50
Material				Carcasa, cubierta: PC
Peso				Tipo de cable: Aprox. 71 g / Tipo de conector: Aprox. 25 gramos
Accesorios incluidos				Soporte de montaje

•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
*1 Cuando el modo Eco está configurado en rESP o ALL, el tiempo de respuesta se duplica.
*2 Para los tipos de salida dual, el valor de umbral/temporizador y Luz encendida/Oscuridad encendida se pueden configurar individualmente para la salida 1 y la salida 2. Además, ASC solo está disponible para la salida 1.
*3 N.º de unidades conectables cuando se usan de forma independiente. Solo o como unidad maestra: 2 a 3 unidades. Utilice una corriente de carga de 50 mA o menos para 4 a 8 unidades y de 20 mA o menos para 9 a 16 unidades.
*4 El modo de enseñanza desde entrada externa es un modo ejecutado de antemano por la unidad principal (predeterminado: enseñanza de 2 puntos).
*5 La función de contador es una función solo para el tipo de salida dual, ya que la entrada de reinicio del contador no está equipada para los tipos de salida única.
*6 Número de unidades conectables cuando se utilizan de forma independiente o como unidad maestra: 2 a 3 unidades. Mantener de -25 a +50°C para 4 a 8 unidades, y de -25 a +45°C para 9 a 16 unidades.
