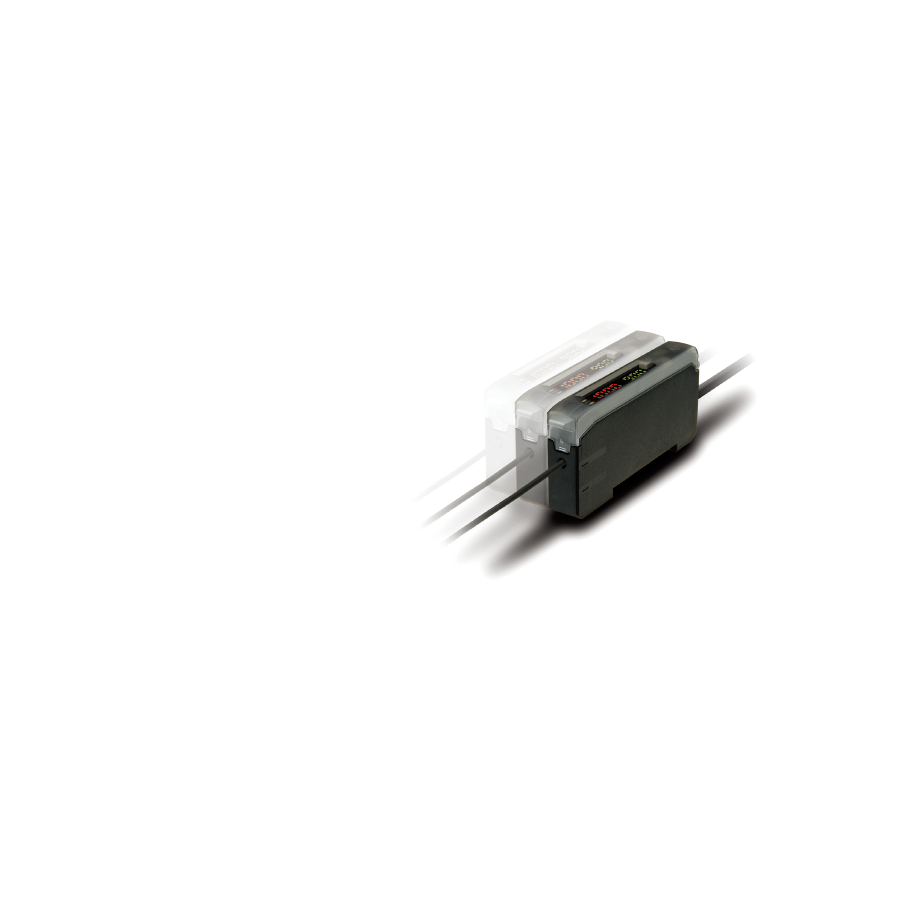

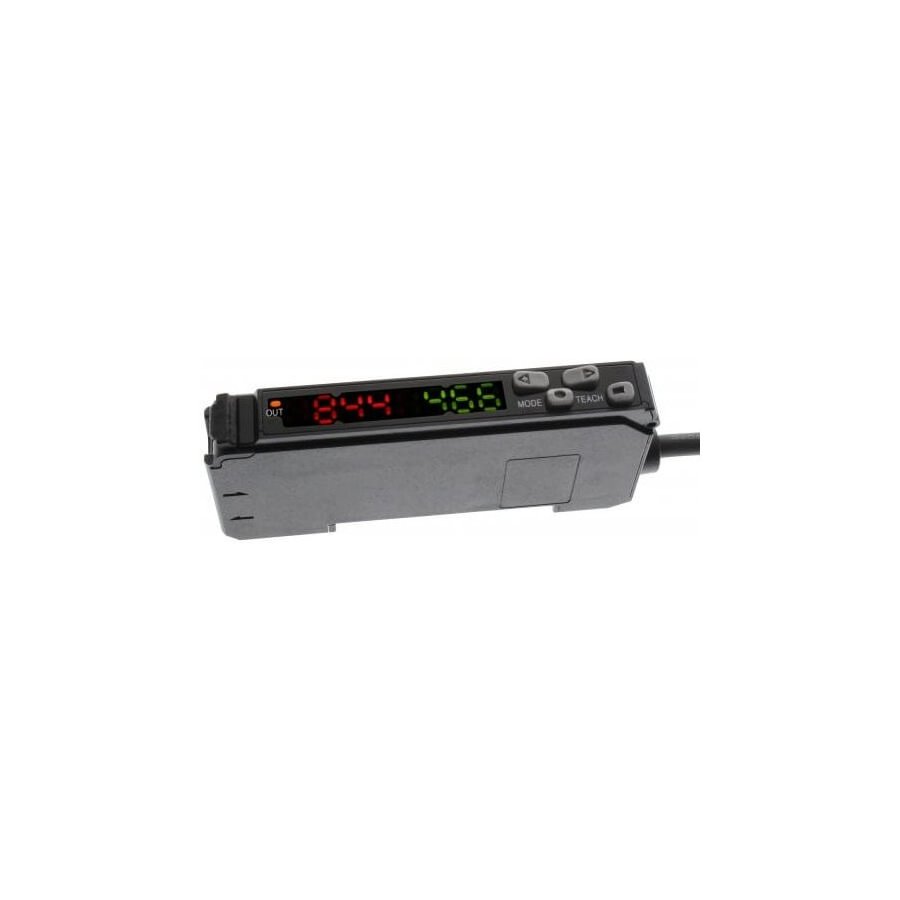

D3WF-TN Amplificadores de fibra LED blancos

Referencia D3WF-TN

La fuente de luz blanca permite una fácil detección de sutiles diferencias de color.
3 modos de enseñanza para soportar diversos requisitos de detección
El tiempo de respuesta más rápido del mundo de 16 μs
3 modos de visualización fáciles de leer: valor, porcentaje y gráfico de barras
Corrección de sensibilidad dual para un funcionamiento estable

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Conexión de la unidad	Fuente de luz	Salida de control	Conexión de cable	Modelo
Conexión de la unidad	Fuente de luz	Salida de control	Conexión de cable	PNP	PNP
Ser único	LED blanco	1 cad	cable de 2 metros	D3WF-TN	D3WF-TP
Maestro de interconexión			Conector M8 de 4 pines	D3WF-TMCN4	D3WF-TMCP4
Esclavo de interconexión			Conector M8 de 4 pines	D3WF-TSCN4	D3WF-TSCP4

Unidades de fibra recomendadas

Sistema óptico	Forma	Descripción	Distancia de detección (mm) ^*1	Temperatura ambiente ^*2	Radio de curvatura (mm)	N º de Modelo.
Reflectante difuso		Rosca M4, SUS, corte libre de 2 m	16 μs: 33 200 μs: 62	-40~70°C	R25	NF-DM01
Reflectante difuso		Rosca M6, SUS, corte libre de 2 m	16 μs: 33 200 μs: 62	-40~70°C	R25	NF-DK06

*1 En papel blanco de 500 × 500 mm.
*2 Humedad ambiente entre 35 y 85%. Con una humedad relativa del 85%, la temperatura ambiente está entre 0 y 40°C.

Especificaciones

Conexión de la unidad			Ser único	Conexión maestra	Conexión esclava
Modo NPN		PNP	D3WF-TN	D3WF-TMCN4	D3WF-TSCN4
Modo NPN		PNP	D3WF-TP	D3WF-TMCP4	D3WF-TSCP4
Fuente de luz			LED blanco
Tiempo de respuesta			Alto: 16 μs ^*1 , Estándar: 200 μs
Ajuste de sensibilidad			Enseñanza y ajustes manuales.
Indicadores			Indicador de salida (naranja)
Pantalla digital			Pantalla de 7 segmentos y 8 dígitos (rojo: 4 dígitos, verde: 4 dígitos)
Salida de control			1 canal, colector abierto NPN/PNP máx. 100 mA ^*2 / 30 VCC, voltaje residual: 1,8 V o menos
Entrada externa			Entrada de enseñanza, ^*3 todas las entradas de enseñanza, selección de modo de salida, salida de control APAGADA, entrada APAGADA
Prevención de conversaciones cruzadas			—	ON/OFF conmutable, hasta 3 unidades
Función de temporizador			Retardo de encendido, retardo de apagado, un disparo, retardo de encendido+apagado, encendido+un disparo configurable de 0,1 a 9999 ms
Modo de salida			Luz encendida/oscuridad encendida, configurada automáticamente durante la enseñanza, conmutada con entrada externa y la configuración
No. de unidades conectables			—	Máx. 16 (incluida la unidad maestra)
Tipo de conección			cable de 2 metros	Conector M8 de 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		12 a 24 VCC ±10%, incluido 10% de ondulación (pp)
	Consumo de energía (normalmente)		864 mW (36 mA o menos a 24 V)
	Consumo de energía (Eco TODO)		720 mW (30 mA o menos a 24 V)
Tiempo de calentamiento			300 ms
Regulaciones aplicables	CEM		Directiva EMC (2014/30/UE)
Regulaciones aplicables	Ambiente		Directiva RoHS (2011/65/EU), China RoHS (Orden MIIT No. 32)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 claro
Seguridad fotobiológica			Grupo de riesgo 2 (IEC 62471/JIS C 7550)
Resistencia ambiental		Temperatura/humedad ambiente	−25 a +55°C*4/35 a 85%RH (sin congelación ni condensación)
		iluminancia ambiental	Luz solar: 10000 lux o menos, Luz incandescente: 3000 lux o menos
		resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
		Resistencia a los golpes	Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
		Circuito de protección	Protección de conexión inversa, protección contra sobrecorriente
		Grado de protección	IP50
Material			Carcasa, cubierta: PC
Peso			Aprox. 71 g (cable incluido)	Aprox. 25 gramos
Accesorios incluidos			Soporte de montaje

*1: El tiempo de respuesta es de 32 μs cuando las unidades de conexión maestro/esclavo están vinculadas con la función de prevención de diafonía activada.
*2: Cuando se utiliza como unidad independiente o cuando el número de unidades interconectadas, incluida la unidad principal, es 2 o 3.
Utilice una corriente de carga de 50 mA o menos para 4 a 8 unidades y 20 mA o menos de 9 a 16 unidades.
*3: El modo de enseñanza desde entrada externa es un modo ejecutado de antemano por la unidad principal (predeterminado: enseñanza dinámica).
*4: Cuando se utiliza como unidad independiente o cuando el número de unidades interconectadas, incluida la unidad principal, es 2 o 3.
Mantenga entre −25 y +50 °C para 4 a 8 unidades y entre −25 y + 45°C de 9 a 16 unidades.
