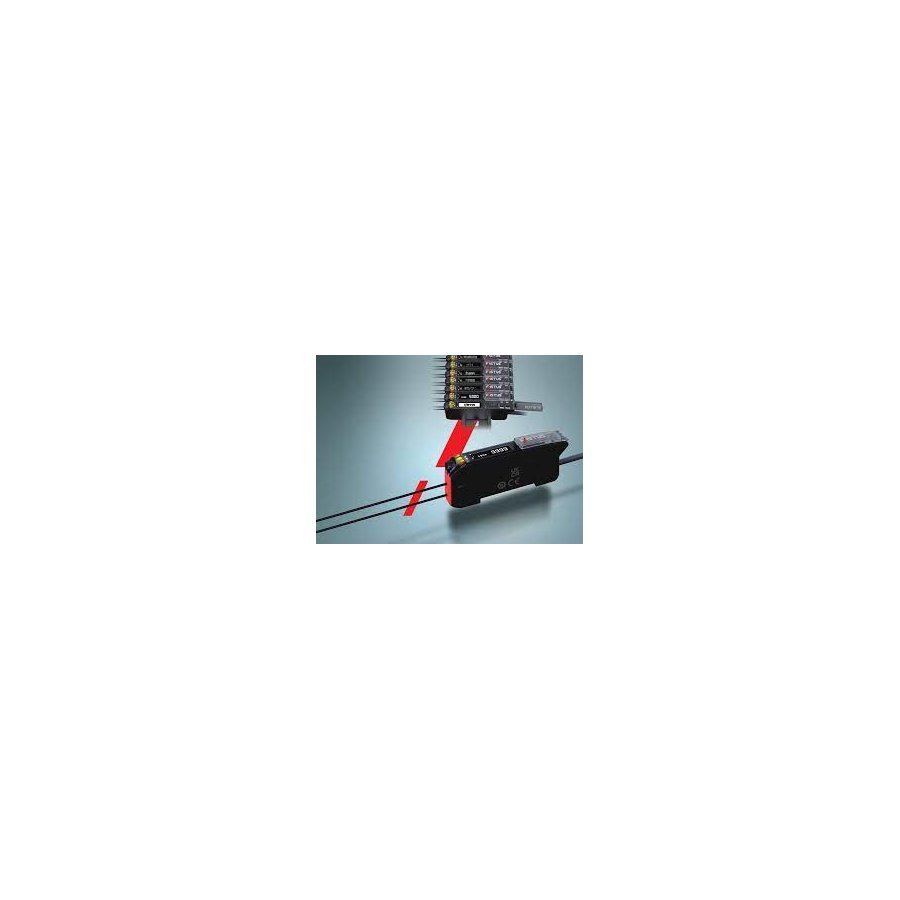

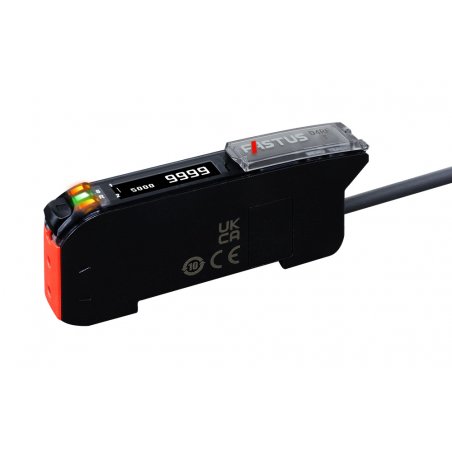

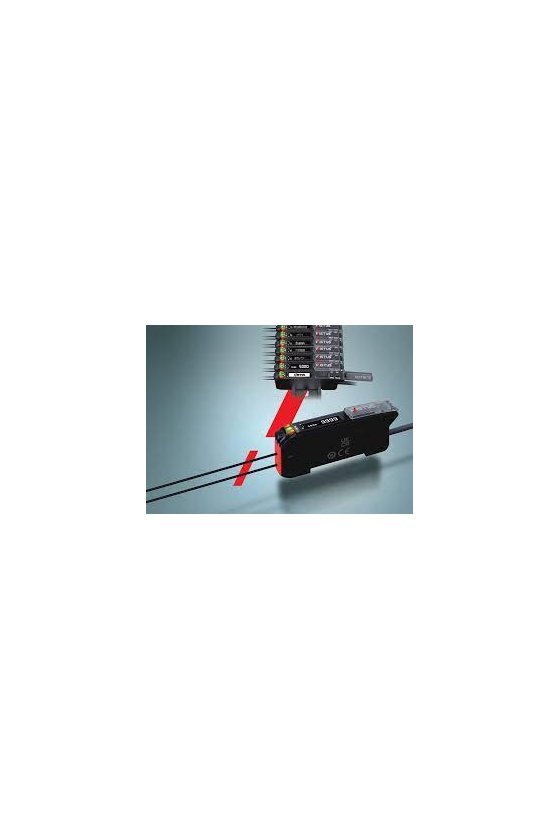

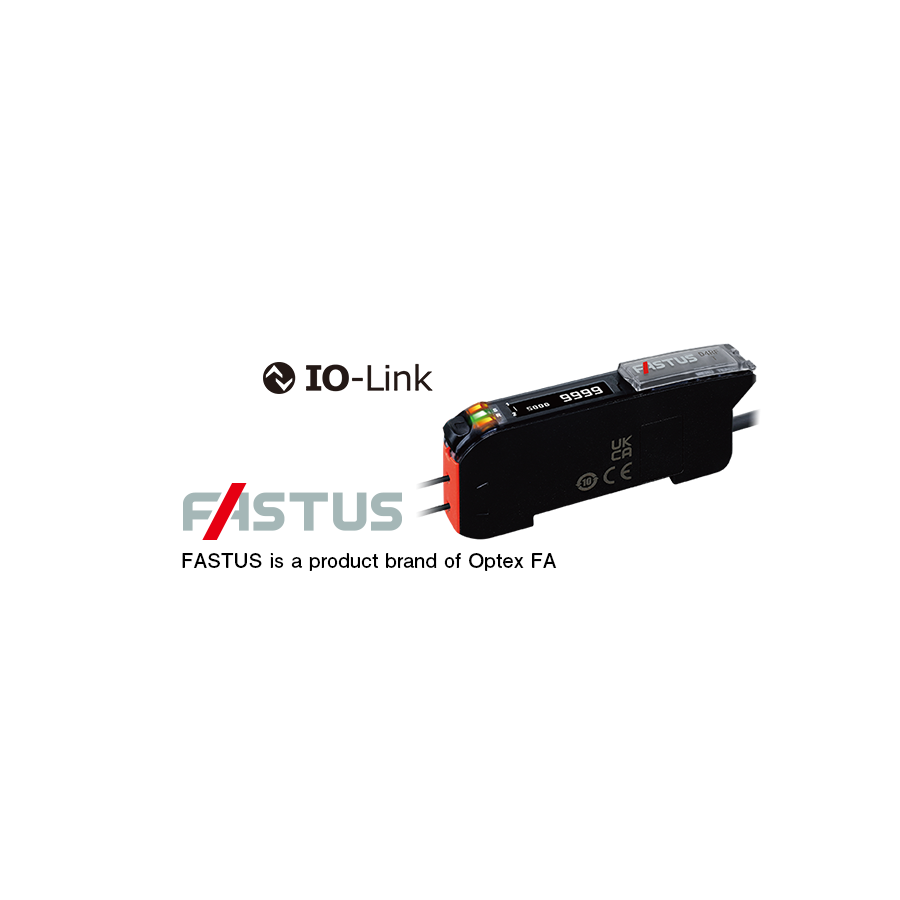

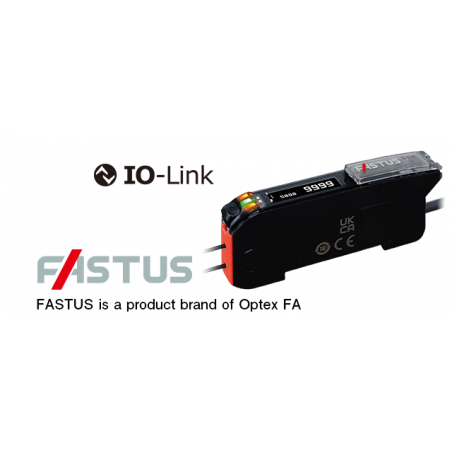

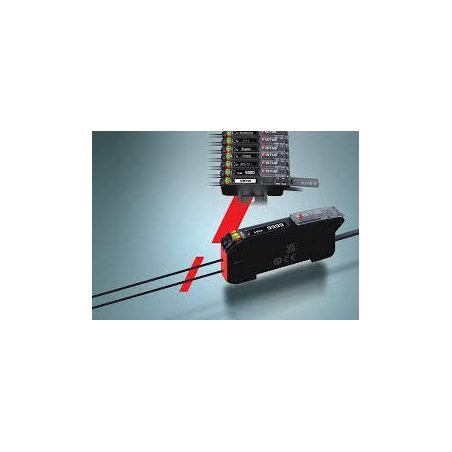

D4RF-TD Amplificadores de fibra digitales

Referencia D4RF-TD

Amplificadores de sensor de fibra digital fáciles de leer y de usar compatibles con IO-Link
Pantalla OLED de fácil lectura
Indicadores de inserción de fibra para verificación instantánea.
Grandes indicadores LED para una excelente visibilidad
Contribuye a las fábricas inteligentes con soporte IO-Link

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo			Modelo autónomo (dispositivo IO-Link)	Salida analógica
Modelo	1 salida y 1 salida/entrada conmutable ^*1	Cable	D4RF-T	ー
	1 salida y 1 salida/entrada conmutable ^*1	Conector	D4RF-TC4
	2 salidas y 1 entrada	Cable	D4RF-TD / D4RF-TD-Y
	Salida analógica	Cable	ー	D4RF-TA / D4RF-TA-Y
Fuente de luz			LED rojo de 4 elementos (longitud de onda: 660 nm)
Tiempo de respuesta			16 µs, 70 µs, 250 µs, 500 µs, 1 ms, 2 ms, 8 ms
Modo de enseñanza			1 punto, 2 puntos, Automático, Pasante, Zona de 1 punto, Zona de 2 puntos, Manual	Configuración del canal A (salida analógica): Enseñanza analógica de 2 puntos, Enseñanza automática analógica, Manual Configuración del canal 1 (salida de control): 1 punto, 2 puntos, Auto, Pasante, Zona de 1 punto, Zona de 2 puntos, Manual
Mostrar	Pantalla digital		Pantalla OLED 128 x 22 píxeles Idiomas del menú: inglés, japonés, coreano, chino simplificado, español
Mostrar	Indicadores		2 x indicador de salida (naranja), indicador de alimentación (verde): se ilumina cuando está encendido (parpadea durante la comunicación IO-Link para la unidad independiente)	Indicador de salida de control (naranja), indicador de salida analógica (naranja), indicador de alimentación (verde): se ilumina cuando está encendido
Interfaz	Salida de control		Colector abierto NPN/PNP o Push-pull seleccionable configurando 1 salida: Máx. 100 mA, 2 salidas: Máx. Tensión residual de 50 mA/30 VCC 1,8 V o menos	Colector abierto NPN/PNP o Push-pull seleccionable mediante ajuste Máx. Tensión residual de 50 mA/30 VCC 1,8 V o menos
	Salida analógica		ー	Salida de corriente: 4 a 20 mA, impedancia de carga: 300 ohmios o menos Salida de voltaje: 0 a 10 V, 1 a 5 V, impedancia de salida: 100 ohmios o menos
	Entrada externa		Enseñanza, reinicio de contador, emisor apagado o carga de preajustes ^*2	Enseñanza, reinicio del contador, emisor apagado, reinicio en espera o carga de preajustes
	Enlace IO		La salida de control 1 se puede conmutar a IO-Link	-
Enlace IO	Revisión		1.1	-
	Velocidad de baudios		COM 3 (230,4 kbps)	-
	Número de bytes de datos de entrada del proceso		4 bytes	-
	Tiempo mínimo de ciclo		0,5 ms	-
Función de temporizador			Retardo de encendido, Retardo de apagado, Retardo de encendido/apagado, Salida de pulso, Pulso de retardo de encendido, Ajustable de 1 a 30 000 ms
Modo de salida			Luz encendida/oscuridad encendida, seleccionable mediante configuración
Conexión			Tipo de cable: 2 m, 5 hilos con modelos de 2 salidas y 1 entrada, 4 hilos con modelos de 1 salida y 1 salida/entrada conmutable, Radio de curvatura mínimo: 4 x Diámetro del cable Tipo de conector: Conector enchufable M8 de 4 pines	Tipo de cable: 2m, Radio mínimo de curvatura: 4 x Diámetro del cable
Resistencia de aislamiento			20 megaohmios o más (con 500 VCC)
Clasificación	Tensión de alimentación	Modo SIO	12 a 30 VCC ± 10 %, incluido 10 % de ondulación (pp)	12 a 24 VCC ± 10 %, incluido 10 % de ondulación (pp)
	Tensión de alimentación	Modo IO-Link	18 a 30 VCC ± 10 %, incluido 10 % de ondulación (pp)	-
	Consumo actual	Modo ecológico: desactivado	870 mW máx. (29 mA o menos a 30 VCC, 33 mA o menos a 24 VCC, 52 mA o menos a 12 VCC)	840 mW máx. (35 mA o menos a 24 VCC, 52 mA o menos a 12 VCC)
	Consumo actual	Modo ecológico: activado	780 mW máx. (26 mA o menos a 30 VCC, 29 mA o menos a 24 VCC, 43 mA o menos a 12 VCC)	744 mW máx. (31 mA o menos a 24 VCC, 43 mA o menos a 12 VCC)
Tiempo de calentamiento			300 ms
Regulaciones aplicables		CEM	Directiva EMC de la UE (2014/30/UE), directiva del Reino Unido EMC (Regulaciones de compatibilidad electromagnética de 2016)
Regulaciones aplicables		Ambiente	Directiva RoHS de la UE (2011/65/UE) RoHS del Reino Unido (Reglamento de restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos de 2012) RoHS de China (Orden MIIT n.º 32)
Estándares aplicables			EN 60947-5-2
Certificación NRTL			Interruptor de proximidad de componentes reconocidos o listados por UL certificado para EE. UU. y Canadá.	Interruptor de proximidad de componentes reconocido por UL y certificado para EE. UU. y Canadá.
Estándares de la empresa			Resistencia al ruido Feilen Nivel 4 borrada
Circuito de protección			Protección de conexión inversa, protección contra sobrecorriente
Resistencia ambiental	Temperatura/humedad ambiente		-25 a 55 °C/35 a 85 % HR (sin congelación ni condensación)
	iluminancia ambiental		Luz solar: 10000 lux o menos, Luz incandescente: 3000 lux o menos
	resistencia de vibracion		10 a 55 Hz, Doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X,Y y Z
	Resistencia a los golpes		Aprox. 50 G (500 m/s ² ) 3 veces en cada una de las direcciones X,Y y Z
	Grado de protección		IP54
Material			Carcasa, cubierta: PC
Peso			Modelo de cable: aprox. 71 g (cable incluido), Modelo de conector: aprox. 25 gramos	Modelo de cable: aprox. 71 gramos (cable incluido)
Artículos incluidos			Soporte de montaje, manual de instrucciones

*1: La entrada/salida no se puede conmutar para salida analógica.
*2: Carga preestablecida seleccionable solo en modelos de 2 y 1 salida.

Tipo			Interconexión estándar
			Con display y teclas
			Unidad principal	Unidad de expansión
Modelo	1 salida y 1 salida/entrada conmutable	Cable	D4RF-TM	D4RF-TS
	1 salida y 1 salida/entrada conmutable	Conector	D4RF-TMC4	D4RF-TSC4
	2 salidas y 1 entrada	Cable	D4RF-TDM / D4RF-TDM-Y	D4RF-TDS / D4RF-TDS-Y
Fuente de luz			LED rojo de 4 elementos (longitud de onda: 660 nm)
Tiempo de respuesta			16 µs, 70 µs, 250 µs, 500 µs, 1 ms, 2 ms, 8 ms	-
Modo de enseñanza			1 punto, 2 puntos, Automático, Pasante, Zona de 1 punto, Zona de 2 puntos, Manual
Mostrar	Pantalla digital		Pantalla OLED 128 x 22 píxeles Idiomas del menú: inglés, japonés, coreano, chino simplificado, español
Mostrar	Indicadores		2 x Indicador de salida (naranja), Indicador de encendido (verde): se ilumina cuando está encendido
Interfaz	Salida de control ^*1		Colector abierto NPN/PNP o Push-pull seleccionable configurando 1 salida: Máx. 100 mA, 2 salidas: máx. Tensión residual de 50 mA/30 VCC 1,8 V o menos
Interfaz	Entrada externa		Enseñanza, reinicio de contador, emisor apagado o carga de preajustes ^*2
Número de unidades con prevención de diafonía			Tiempo de respuesta 22 μs: 2 unidades, 70 μs: 3 unidades, 250 μs: 4 unidades, 500 μs: 9 unidades, 1 ms: 9 unidades, 2 ms: 12 unidades, 8 ms: 14 unidades (incluida la unidad principal)
Función de temporizador			Retardo de encendido, Retardo de apagado, Retardo de encendido/apagado, Salida de pulso, Pulso de retardo de encendido, Ajustable de 1 a 30 000 ms
Modo de salida			Luz encendida/oscuridad encendida, seleccionable mediante configuración
Número de unidades conectables			Máx. 16 unidades (incluida la unidad principal)
Conexión			Tipo de cable: 2m, Radio de curvatura mínimo: 4 x Diámetro del cable 5 hilos con modelos principales de 2 salidas y 1 entrada, 4 hilos con modelos principales de 1 salida y 1 salida/entrada conmutable, 3 hilos con 2 salidas y Modelos de expansión de 1 entrada, 2 cables con modelos de expansión de 1 salida y 1 salida/entrada conmutable, Tipo de conector: Conector enchufable M8 de 4 pines
Resistencia de aislamiento			20 megaohmios o más (con 500 VCC)
Clasificación	Tensión de alimentación		Suministrado directamente o desde la unidad de comunicación ^*3 12 a 24 VCC ±10 % incluido 10 % de ondulación (pp)	Suministrado desde la unidad principal o unidad de comunicación ^*3 12 a 24 VCC ±10 % incluido 10 % de ondulación (pp)
	Consumo actual ^*1	Modo ecológico: desactivado	792 mW máx. (33 mA o menos a 24 VCC, 52 mA o menos a 12 VCC)
	Consumo actual ^*1	Modo ecológico: activado	696 mW máx. (29 mA o menos a 24 VCC, 43 mA o menos a 12 VCC)
Tiempo de calentamiento			300 ms
Regulaciones aplicables		CEM	Directiva EMC de la UE (2014/30/UE), directiva del Reino Unido EMC (Regulaciones de compatibilidad electromagnética de 2016)
Regulaciones aplicables		Ambiente	Directiva RoHS de la UE (2011/65/UE) RoHS del Reino Unido (Reglamento de restricción del uso de ciertas sustancias peligrosas en equipos eléctricos y electrónicos de 2012) RoHS de China (Orden MIIT n.º 32)
Estándares aplicables			EN 60947-5-2
Certificación NRTL			Interruptor de proximidad de componentes reconocidos o listados por UL certificado para EE. UU. y Canadá.
Estándares de la empresa			Resistencia al ruido Feilen Nivel 4 borrada
Circuito de protección			Protección de conexión inversa, protección contra sobrecorriente
Resistencia ambiental	Temperatura ambiente ^*4 /humedad		-25 a 55 °C/35 a 85 % HR (sin congelación ni condensación)
	iluminancia ambiental		Luz solar: 10000 lux o menos, Luz incandescente: 3000 lux o menos
	resistencia de vibracion		10 a 55 Hz, Doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X,Y y Z
	Resistencia a los golpes		Aprox. 50 G (500 m/s ² ) 3 veces en cada una de las direcciones X,Y y Z
	Grado de protección		IP54
Material			Carcasa, cubierta: PC
Peso			Modelo de cable: aprox. 71 g (cable incluido), Modelo de conector: aprox. 25 gramos
Artículos incluidos			Soporte de montaje, manual de instrucciones

*1: La corriente de carga y la temperatura ambiente están limitadas por la cantidad de unidades conectadas
      (incluida la unidad principal de interconexión) como se muestra en la siguiente tabla.
      Uso de interconexión estándar: 20 mA cuando se conecta con una configuración de 1 salida o 10 mA con una configuración de 2 salidas.
*2: La carga preestablecida solo se puede seleccionar en modelos de 2 y 1 salida.
*3: Para obtener detalles sobre el suministro de energía desde la unidad de comunicación, consulte el manual de instrucciones de la
      unidad de comunicación respectiva.
*4: El límite superior de temperatura ambiente es el siguiente dependiendo del número de unidades conectadas.
      3 a 5 unidades conectadas: 50 °C, 6 a 16 unidades conectadas: 45 °C (Cuando se utiliza como producto certificado UL: 6 a
      8 unidades conectadas: 45 °C, 9 a 16 unidades conectadas: 40 °C)
