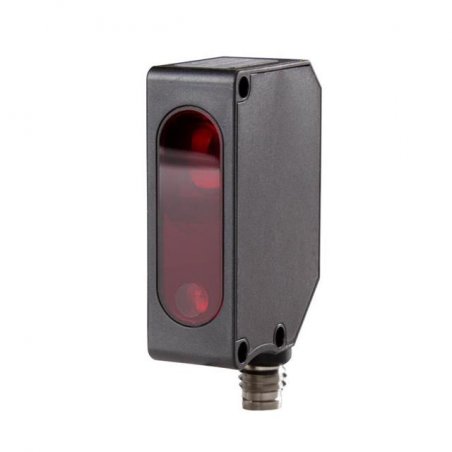

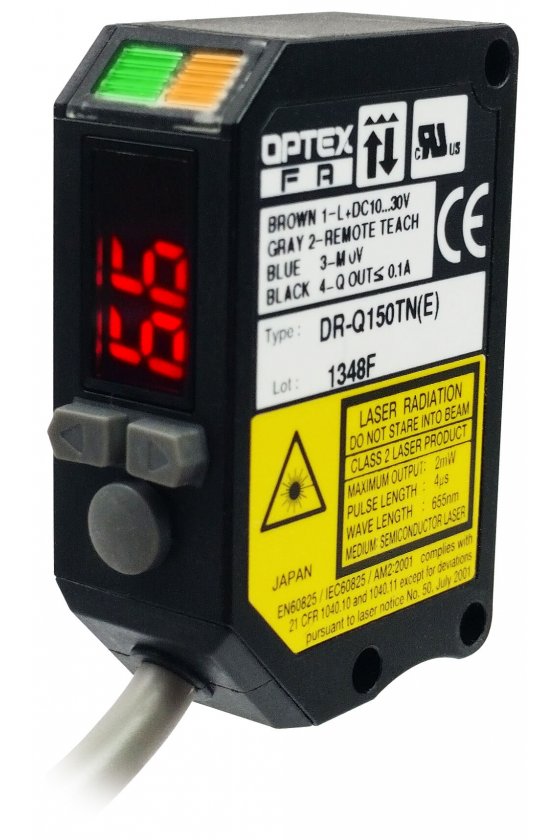

DR-Q400TCP Sensores láser con pantalla

Referencia DR-Q400TCP

Láser de ajuste fino y fácil de configurar
Distancia de detección: máx. 4 metros
Función de ajuste digital
Función ASC (corrección automática de sensibilidad) incorporada

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Distancia de detección	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Distancia de detección	tipo NPN	tipo PNP
Tipo de láser			DR-Q150TN (DR-Q150TCN)	DR-Q150TP (DR-Q150TCP)
Tipo de láser			DR-Q400TN (DR-Q400TCN)	DR-Q400TP (DR-Q400TCP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo			Cabezal sensor para amplificador tipo separado
Modelo	PNP	Tipo de cable	DR-Q150TN	DR-Q400TN
	PNP	Tipo de conector	DR-Q150TCN	DR-Q400TCN
	PNP	Tipo de cable	DR-Q150TP	DR-Q400TP
	PNP	Tipo de conector	DR-Q150TCP	DR-Q400TCP
Distancia de detección			0 a 1,5 m* ¹	1 a 4m* ¹
Fuente de luz			Láser semiconductor rojo Clase 2 (IEC/JIS)* ² Longitud de onda: 650 nm Ancho de pulso: 4 μs Salida máxima: 2 mW
Tamaño del punto			Aprox. Φ15 mm a una distancia de 1,5 m	Aprox. Φ20 mm a una distancia de 3,5 m
Tiempo de respuesta			Se puede cambiar a 0,35 ms, 0,7 ms, 2 ms o 5 ms.
Ajuste de distancia			Método de enseñanza
Ajuste de umbral			El ajuste manual es posible después de la enseñanza.
Indicadores			Indicador de salida (LED naranja), indicador de emisión láser (LED verde)
Pantalla digital			Pantalla de 7 segmentos y 3 dígitos
Salida de control			Colector abierto NPN/PNP Máx. 100 mA / 30 VCC
Entrada externa			Entrada de apagado láser o entrada de enseñanza (seleccionable mediante configuración)
Función de temporizador			Retardo de encendido / retardo de apagado / Un disparo 0 a 999 ms (la configuración es posible en incrementos de 1 ms), 1 a 10 s (la configuración es posible en incrementos de 1 s)
Modo de salida			Luz encendida/oscura encendida seleccionable mediante configuración
Tipo de conección			Tipo de cable: Longitud del cable: 2 m (Φ4 mm) / Tipo de conector: M8, 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		35 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-10 a +40 ℃ / 35 a 85 % RH (sin congelación ni condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos Luz incandescente: 3.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa: ABS Cubierta frontal de la lente: PMMA
Peso sin cable			Aprox. 20 g (sin cable)

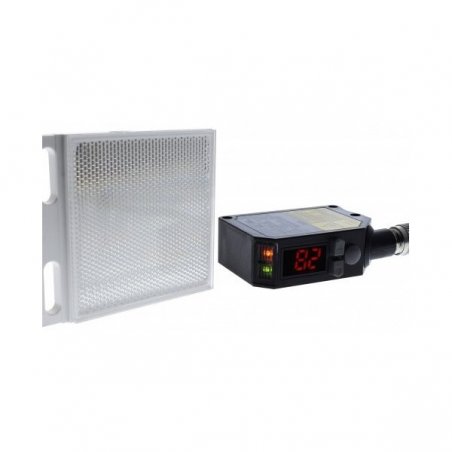

Accesorios incluidos			Soporte de montaje: BEF-WK-190 Reflector: P250F

*1. Con el reflector P250F
*2. Clasificado como Clase II en los estándares de la FDA de EE. UU.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
