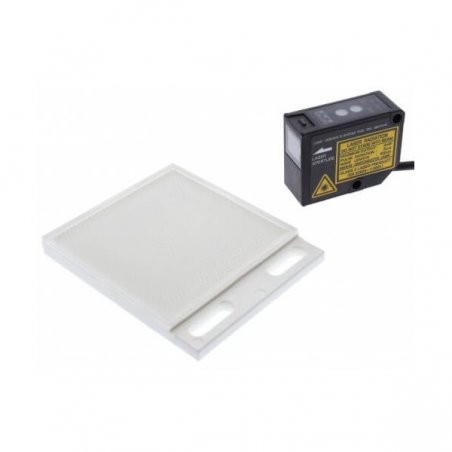

DSR-5000 Amplificador digital tipo separado

0 Reseñas(s)

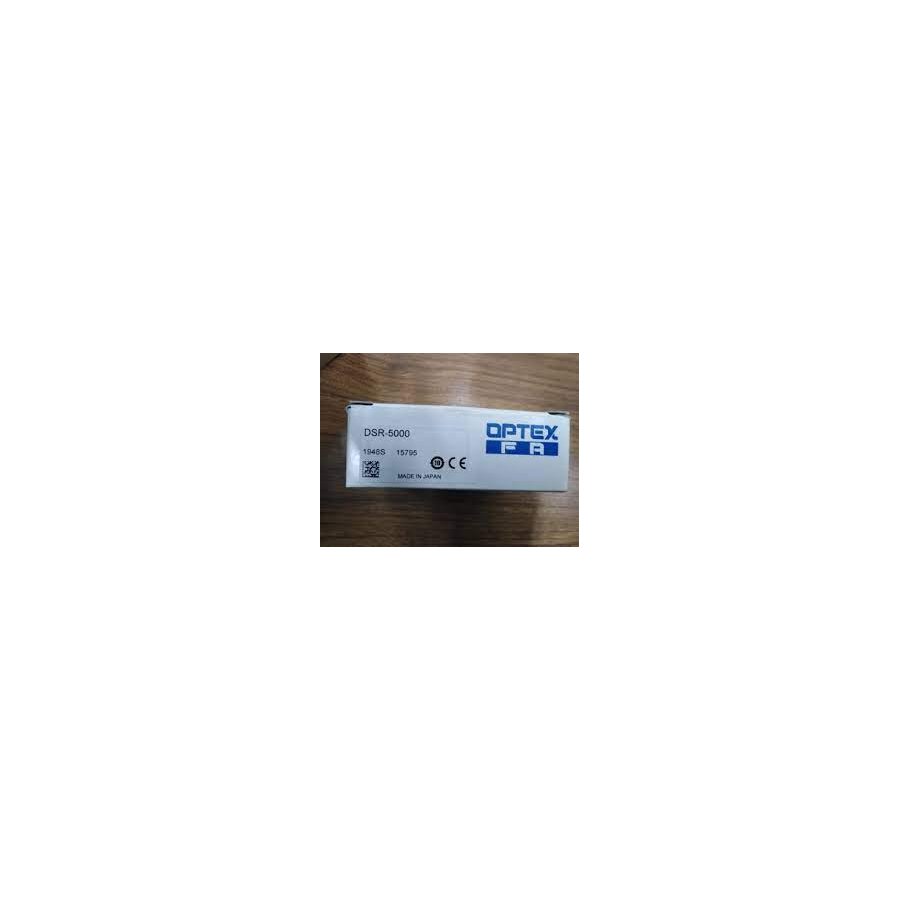

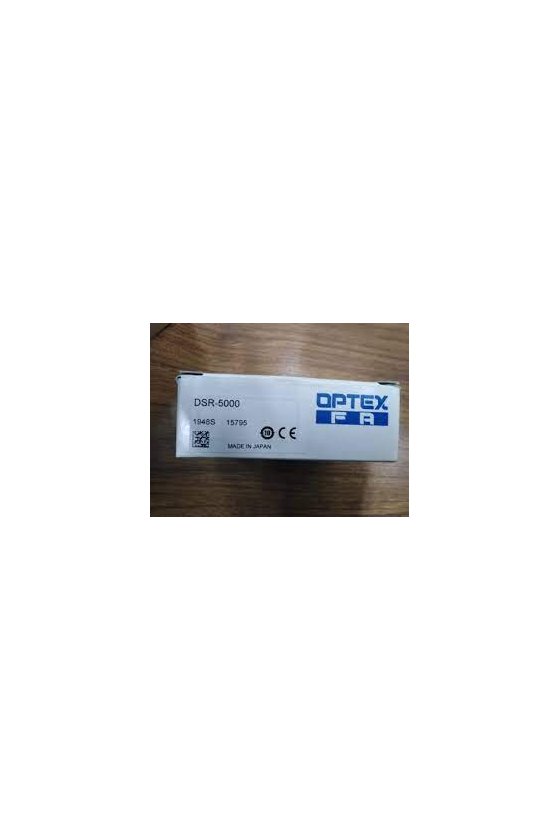

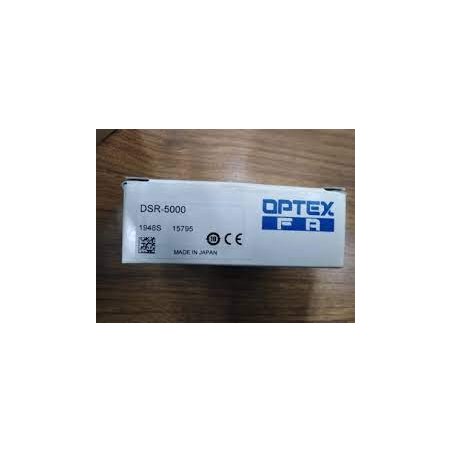

DSR-5000

Cabezal sensor resistente al agua utilizable incluso en áreas donde salpica agua
Varios cabezales sensores
Láser rojo visible
Diseño reflectante coaxial

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

OPTEX
Cotizar

Cabezal sensor

TipoFormaModo de detecciónDistancia de detección
(las cifras entre paréntesis muestran los ajustes de corrección de sensibilidad activados)		Modelo
(los modelos entre paréntesis son tipos de conectores)

Retrorreflectante coaxial		 lineup_v2_l_01.png Largo lineup_v2_r_01.png DSR-800
Estándar lineup_v2_r_02.png
Rápido lineup_v2_r_03.png
Largo lineup_v2_r_04.png DSR-5000
Estándar lineup_v2_r_05.png
Rápido lineup_v2_r_06.png
Reflectante
difuso coaxial
 lineup_v2_l_02.png Largo lineup_v2_r_07.png DSD-100
Estándar lineup_v2_r_08.png
Rápido lineup_v2_r_09.png
barrera lineup_v2_l_03.png lineup_v2_r_10.png DSTC-200
(DSTC-200-M8)
Medición
de la longitud del haz de barrera
 lineup_v2_l_04.png lineup_v2_r_11.png DSTA-200
(DSTA-200-M8)

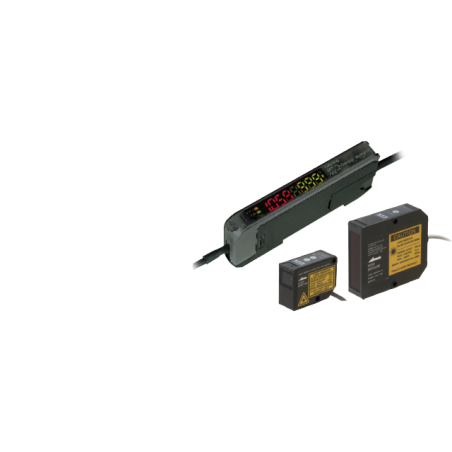

Unidad amplificadora de tipo función avanzada


Salida de control
Salida analógica		Entrada externa
Tipo de conección		Modelo
tipo NPNtipo PNP
Tipo independiente 2 canales 4 a 20 mA Seleccione entre enseñanza, sincronización, apagado del láser o reinicio del contador Tipo de cable 2m D2SA-MNS D2SA-MPS
Maestro de interconexión D2SA-MN D2SA-MP
Esclavo de interconexión D2SA-SN D2SA-SP

Unidad amplificadora de tipo estándar


Salida de control
Salida analógica		Entrada externa
Tipo de conección		Modelo
tipo NPNtipo PNP
Tipo independiente 1 cad - - Tipo de cable
2m		 D2SA-MN3S D2SA-MP3S
Maestro de interconexión D2SA-MN3 D2SA-MP3
Esclavo de interconexión D2SA-SN1 D2SA-SP1
Tipo independiente Seleccione entre enseñanza, sincronización,
apagado del láser
o reinicio del contador		 Tipo
de conector M8
 D2SA-MNS-M8 D2SA-MPS-M8
Maestro de interconexión D2SA-MN-M8 D2SA-MP-M8
Esclavo de interconexión D2SA-SN-M8 D2SA-SP-M8

•Para el tipo de conector, compre un cable conector opcional de la serie M84CN.

Especificaciones

Cabezal sensor

TipoTipo retrorreflectante coaxial
Tipo retrorreflectante coaxial de largo alcance
Tipo reflexivo difuso coaxial
ModeloTipo de cableDSR-800DSR-5000DSD-100
Tipo de conector---
Distancia de detección modo largo 0 a 8 m* 1
(Con
ajustes de corrección de sensibilidad activados: 0,2 a 20 m)		 0,5 a 50 m* 2
(Con
los ajustes de corrección de sensibilidad activados: 1 a 70 m)		 1 m
(Con
ajustes de corrección de sensibilidad activados: 1,5 m)* 3
Modo estandar 0 a 5 metros* 1 0,3 a 35 m* 2 0,7 m* 3
Modo rápido 0 a 2 metros* 1 0,1 a 20 m* 2 0,25 m* 3
Tamaño del punto Aprox. ø2 mm / a una distancia de 2 m Aprox. ø2 mm / a una distancia de 2 m Aprox. ø1 mm / a una distancia de 1 m
Fuente de luz Láser semiconductor rojo (650 nm 3 mW máx. Clase 2 <IEC/JIS>* 4 )
Indicadores Indicador de emisión láser (LED verde) Indicador de salida (LED naranja)
Conexión con amplificador Cable con enchufe específico del sistema (e-CON)
Regulaciones aplicables Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables EN 60947-5-7
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -10 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 50 G (500 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección/materiales Norma IEC IP67 Carcasa, cubierta: PC
Ventana: PMMA (relleno de fibra de vidrio)
Peso (cable incluido) 45 gramos
Accesorios incluidos Reflector: MP-45 Reflector: MP-45 y P250F -

*1. La distancia de detección cuando se utiliza el accesorio de lente BL-W130L-1 es la siguiente.
Haz lineal, modo largo: 2 m / Modo estándar: 1,5 m / Modo rápido: 1 m
Haz de área, modo largo: 1,5 m / Modo estándar: 1 m / Modo rápido: 0,6 m
*2. DSR-5000 incluye dos reflectores; P250F y MP-45.
Las distancias de detección en la tabla son cuando se usa P250F. Las distancias de detección cuando se utiliza MP-45 son las siguientes.
Modo largo: 0,5 m a 20 m / Modo estándar: 0,3 m a 10 m / Modo rápido: 0,1 a 5 m
*3. Utilizando una hoja de papel blanca de 200 × 200 mm.
*4. Clasificado como Clase II en los estándares de la FDA de EE. UU.
Nota) La condición de medición es a una temperatura ambiente de +24 ℃ (temperatura normal), a menos que se indique lo contrario.

Cabezal sensor

TipoTipo de barreraTipo de medición de barrera/longitud
ModeloTipo de cableDSTC-200DSTA-200
Tipo de conectorDSTC-200-M8DSTA-200-M8
Distancia de detección modo largo 2 metros 2 m
0,5 m: Modo de medición de longitud* 1
Modo estandar
Modo rápido
Tamaño del punto Aprox. ø2 mm /
a una distancia de 2 m		 Aprox. 30 × 2,5 mm /
a una distancia de 2 m
Fuente de luz Láser semiconductor rojo
(650 nm 390 μW máx. Clase 1 <IEC/JIS>* 2 )
Indicadores Indicador de emisión láser (LED verde)
Indicador de salida (LED naranja)
Conexión con amplificador Tipo de cable: Cable con enchufe específico del sistema (e-CON) /
Tipo de conector: Cable conector M8 dedicado con enchufe específico del sistema (e-CON)
Regulaciones aplicables Directiva EMC (2004/108/EC) /
regulaciones FDA (21 CFR 1040.10)
Estándares aplicables EN 60947-5-7
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -10 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 50 G (500 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección/materiales Norma IEC IP67 Carcasa, cubierta: PC
Ventana: PMMA (relleno de fibra de vidrio)
Peso (cable incluido) 90 gramos 115 gramos
Accesorios incluidos Cable conector M8 dedicado con enchufe específico del sistema
(e-CON) (solo tipo de conector)

*1. Para el tiempo de respuesta en el modo de medición de longitud, configure el modo Largo o el modo Estándar. Además, utilice un tipo de función avanzada para la unidad amplificadora.
*2. Clasificado como Clase II en los estándares de la FDA de EE. UU.
Nota) La condición de medición es a una temperatura ambiente de +24 ℃ (temperatura normal), a menos que se indique lo contrario.

Amplificador de tipo función avanzada
