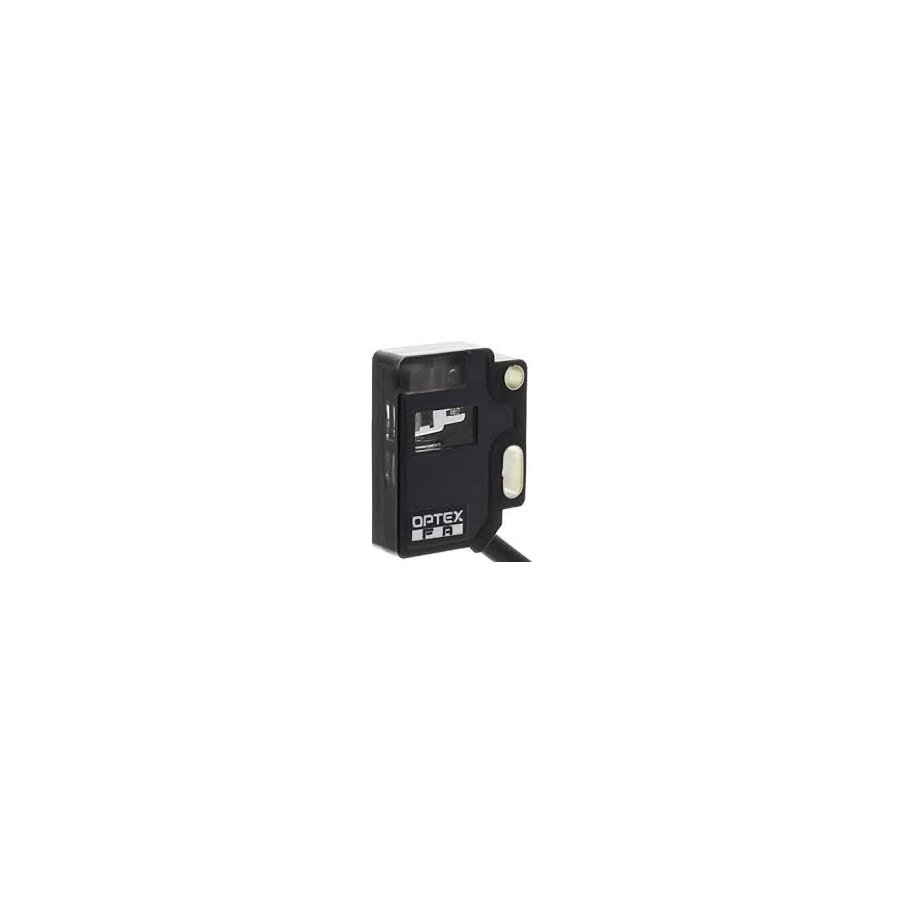

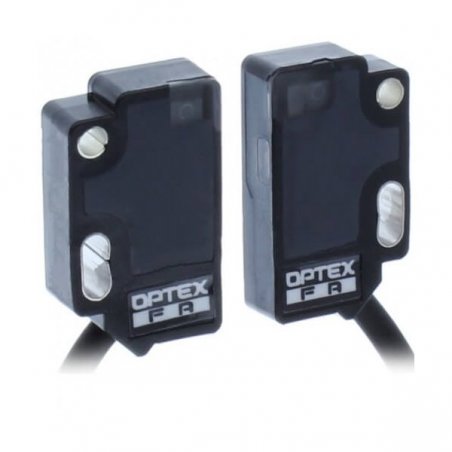

ET-S500PD Sensores en miniatura

Referencia ET-S500PD

Un tipo ultradelgado que se puede montar en cualquier lugar gracias a su cable en ángulo y su orificio de montaje flexible.
Orificio de montaje flexible: paso de orificio de 8 a 11 mm
Indicadores visibles incluso desde la parte posterior de la carcasa (tipo Flat ON)
Cable en ángulo

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo ON plano

Tipo		Forma	Distancia de detección	Modo de salida	Modelo
Tipo		Forma	Distancia de detección	Modo de salida	tipo NPN	tipo PNP
barrera				Luces encendidas	ET-500NL	ET-500PL
barrera				Oscuro encendido	ET-500ND	ET-500PD
Reflectante difuso				Luces encendidas	ED-100NL	ED-100PL
Reflectante difuso				Oscuro encendido	ED-100ND	ED-100PD
Reflectante difuso limitado	tipo de corto alcance			Luces encendidas	EL-08NL	EL-08PL
	tipo de corto alcance			Oscuro encendido	EL-08ND	EL-08PD
	Tipo de gama media			Luces encendidas	EL-15NL	EL-15PL
	Tipo de gama media			Oscuro encendido	EL-15ND	EL-15PD
	tipo de largo alcance			Luces encendidas	EL-30NL	EL-30PL
	tipo de largo alcance			Oscuro encendido	EL-30ND	EL-30PD

Tipo de encendido lateral

Tipo	Forma	Distancia de detección	Modo de salida	Modelo
Tipo	Forma	Distancia de detección	Modo de salida	tipo NPN	tipo PNP
barrera			Luces encendidas	ET-S500NL	ET-S500PL
barrera			Oscuro encendido	ET-S500ND	ET-S500PD
Reflectante difuso			Luces encendidas	ED-S30NL	ED-S30PL
Reflectante difuso			Oscuro encendido	ED-S30ND	ED-S30PD
Reflectante difuso limitado			Luces encendidas	EL-S15NL	EL-S15PL
Reflectante difuso limitado			Oscuro encendido	EL-S15ND	EL-S15PD

Especificaciones

Tipo ON plano

Tipo			Tipo de barrera	Tipo reflectante difuso	Tipo reflectante difuso limitado
Tipo			Tipo de barrera	Tipo reflectante difuso	De largo alcance	Rango medio	Corto alcance
Modelo	PNP	Modelo con luz encendida	ET-500NL	ED-100NL	EL-30NL	EL-15NL	EL-08NL
	PNP	Modelo oscuro encendido	ET-500ND	ED-100ND	EL-30ND	EL-15ND	EL-08ND
	PNP	Modelo con luz encendida	ET-500PL	ED-100PL	EL-30PL	EL-15PL	EL-08PL
	PNP	Modelo oscuro encendido	ET-500PD	ED-100PD	EL-30PD	EL-15PD	EL-08PD
Distancia de detección			500 milímetros	100 milímetros*	5 a 30 mm*	2 a 15 mm*	3 a 8 mm*
Fuente de luz			LED rojo
Tamaño del punto			Aprox. ø140 mm A una distancia de 500 mm	Aprox. ø60 mm A una distancia de 100 mm	Aprox. ø20 mm A una distancia de 30 mm	Aprox. ø10 mm A una distancia de 15 m	Aprox. ø10 mm A una distancia de 10 mm
Objeto detectable más pequeño			ø1,2 mm	-
Tiempo de respuesta			0,5 ms o menos
Histéresis			-	15%		10%
Ajuste de distancia			Ninguno
Indicadores			Indicador de salida (LED naranja), indicador de estabilidad (LED verde), indicador de alimentación (LED rojo) (solo emisor tipo barrera)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 50 mA/24 VCC
Modo de salida			Seleccione un modelo entre los modelos Light ON y los modelos Dark ON
Tipo de conección			Tipo de cable: Longitud del cable: 2 m ø2,5 mm
Clasificación	Tensión de alimentación		12 a 24 VCC ±10%, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		Emisor: 14 mA o menos Receptor: 16 mA o menos	20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			ordenador personal
Peso sin cable			Emisor: Aprox. 2 g Receptor: Aprox. 3 gramos	Aprox. 3 gramos
Accesorios incluidos			Tornillo M2, tuerca × 2 de cada uno

*Utilizando una hoja de papel blanca de 50 × 50 mm.
•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
•El tipo de conector tipo cola de cerdo M8 también está disponible. Por favor consultar por separado.
•Al montar sensores, utilice siempre los tornillos incluidos.

Tipo de encendido lateral

Tipo			tipo de haz pasante	Tipo reflectante difuso	Tipo reflectante difuso limitado
Tipo			tipo de haz pasante	Tipo reflectante difuso	Rango medio
Modelo	PNP	Modelo con luz encendida	ET-S500NL	ED-S30NL	EL-S15NL
	PNP	Modelo oscuro encendido	ET-S500ND	ED-S30ND	EL-S15ND
	PNP	Modelo con luz encendida	ET-S500PL	ED-S30PL	EL-S15PL
	PNP	Modelo oscuro encendido	ET-S500PD	ED-S30PD	EL-S15PD
Distancia de detección			500 milímetros	30mm*	2 a 15 mm*
Fuente de luz			LED rojo
Tamaño del punto			Aprox. ø60 mm A una distancia de 500 mm	Aprox. ø3 mm A una distancia de 30 mm	Aprox. ø2 mm A una distancia de 15 mm
Objeto detectable más pequeño			ø0,8 mm	-
Tiempo de respuesta			0,25 ms o menos	0,5 ms o menos
Histéresis			-	10%
Ajuste de distancia			Ninguno
Indicadores			Indicador de salida (LED naranja), indicador de estabilidad (LED verde), indicador de alimentación (LED rojo) (solo emisor tipo barrera)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 50 mA/24 VCC
Modo de salida			Seleccione un modelo entre los modelos Light ON y los modelos Dark ON
