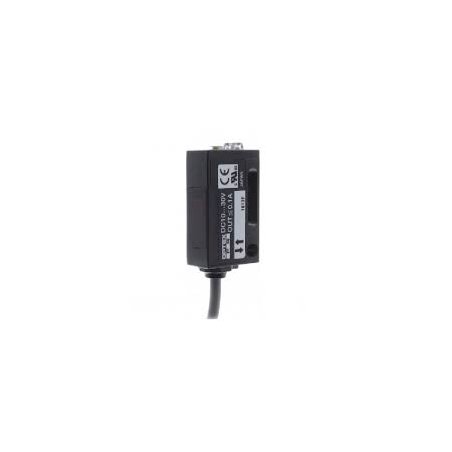

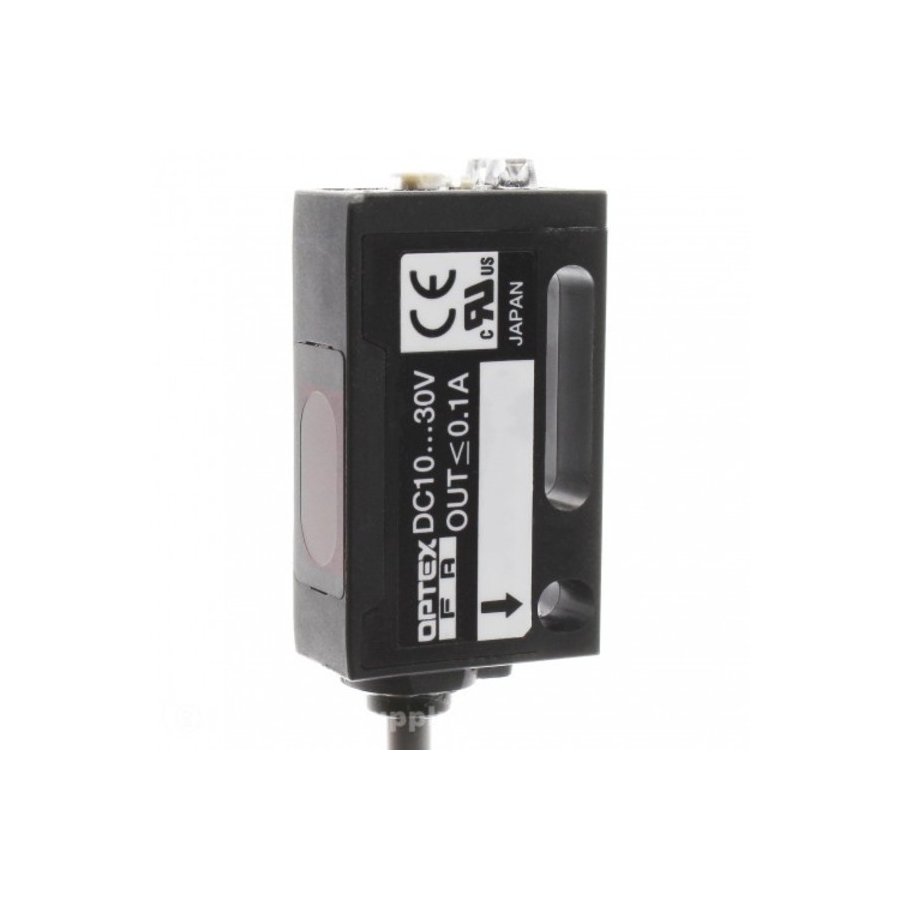

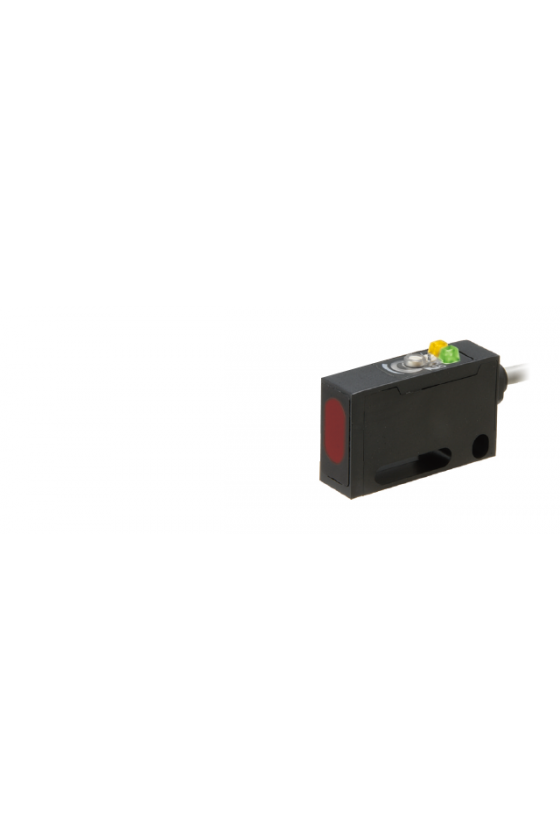

JD-SW08P Sensores rellenos de resina

Referencia JD-SW08P

Cuerpo robusto y relleno de resina resistente al agua y a las vibraciones.
Pasó la prueba de 100 horas de resistencia al agua y al aceite.
Se logró un nivel de resistencia a las vibraciones muy superior al de los estándares JIS.
Paso del orificio de montaje: 10 a 25,4 mm

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

JD-SW08P

Cotizar

Descripción
Reseñas (0)

Tipo			Forma	Distancia de detección	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo			Forma	Distancia de detección	tipo NPN	tipo PNP
Tipo de cabeza encendida	barrera				JT-H1000N (JT-H1000CN)	JT-H1000P (JT-H1000CP)
	Retrorreflectante				JR-H300N (JR-H300CN)	JR-H300P (JR-H300CP)
	reflexivo	Difuso			JD-HR80N (JD-HR80CN)	JD-HR80P (JD-HR80CP)
		Difuso limitado			JD-HL03N (JD-HL03CN)	JD-HL03P (JD-HL03CP)
		Gran angular			JD-HW08N (JD-HW08CN)	JD-HW08P (JD-HW08CP)
Tipo de encendido lateral	barrera				JT-S1000N (JT-S1000CN)	JT-S1000P (JT-S1000CP)
	Retrorreflectante				JR-S300N (JR-S300CN)	JR-S300P (JR-S300CP)
	reflexivo	Difuso			JD-SR80N (JD-SR80CN)	JD-SR80P (JD-SR80CP)
		Difuso limitado			JD-SL03N (JD-SL03CN)	JD-SL03P (JD-SL03CP)
		Gran angular			JD-SW08N (JD-SW08CN)	JD-SW08P (JD-SW08CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo			Tipo de barrera	Tipo retrorreflectante
Modelo	PNP	Tipo de cable	JT-H1000N/JT-S1000N	JR-H300N/JR-S300N
	PNP	Tipo de conector	JT-H1000CN/JT-S1000CN	JR-H300CN/JR-S300CN
	PNP	Tipo de cable	JT-H1000P/JT-S1000P	JR-H300P/JR-S300P
	PNP	Tipo de conector	JT-H1000CP/JT-S1000CP	JR-H300CP/JR-S300CP
Distancia de detección			10 metros	0,01 a 3 metros
Fuente de luz			LED infrarrojo	LED rojo
Objeto detectable más pequeño			ø6mm	ø40mm
Tiempo de respuesta			0,5 ms o menos
Histéresis			-
Ajuste de distancia			Potenciómetro sin fin de 2 vueltas (con indicador)
Indicadores			Indicador de salida (LED naranja), Indicador de estabilidad (LED verde)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección			Tipo de cable: Longitud del cable: 2 m (ø4 mm) / Tipo de conector: M8, 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		Emisor: 20 mA o menos Receptor: 15 mA o menos	20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, estándar IP67/JEM, IP67g
Material			Carcasa: PBT, Lente: Policarbonato (el tipo retrorreflectante es PMMA)
Peso (cable incluido)			Emisor de tipo barrera: Aprox. 13 g Otros: Aprox. 15 gramos
Accesorios incluidos			Soporte de montaje: BEF-W160	Soporte de montaje: BEF-W160 Reflector: V-61

•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo			Tipo reflectante difuso	Tipo reflectante difuso limitado	Tipo reflectante difuso gran angular
Modelo	PNP	Tipo de cable	JD-HR80N/JD-SR80N	JD-HL03N/JD-SL03N	JD-HW08N/JD-SW08N
	PNP	Tipo de conector	JD-HR80CN/JD-SR80CN	JD-HL03CN/JD-SL03CN	JD-HW08CN/JD-SW08CN
	PNP	Tipo de cable	JD-HR80P/JD-SR80P	JD-HL03P/JD-SL03P	JD-HW08P/JD-SW08P
	PNP	Tipo de conector	JD-HR80CP/JD-SR80CP	JD-HL03CP/JD-SL03CP	JD-HW08CP/JD-SW08CP
Distancia de detección			800 milímetros	20 a 50 milímetros	80mm
Fuente de luz			LED rojo
Objeto detectable más pequeño			-
Tiempo de respuesta			0,5 ms o menos
Histéresis			20% o menos
Ajuste de distancia			Potenciómetro sin fin de 2 vueltas (con indicador)
Indicadores			Indicador de salida (LED naranja), Indicador de estabilidad (LED verde)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección			Tipo de cable: Longitud del cable: 2 m (ø4 mm) / Tipo de conector: M8, 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, estándar IP67/JEM, IP67g
Material			Carcasa: PBT, Lente: Policarbonato (el tipo retrorreflectante es PMM)
Peso sin cable			Emisor de tipo barrera: Aprox. 13 g Otros: Aprox. 15 gramos
Accesorio incluido			Soporte de montaje: BEF-W160
