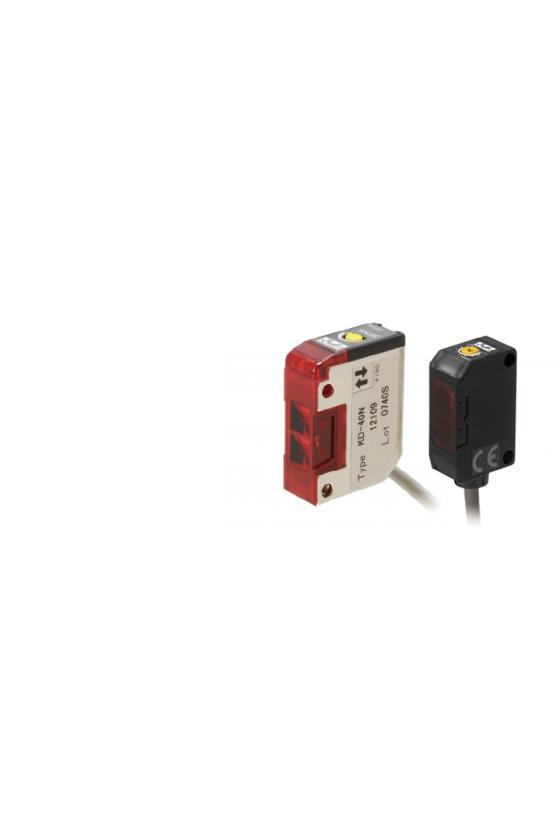

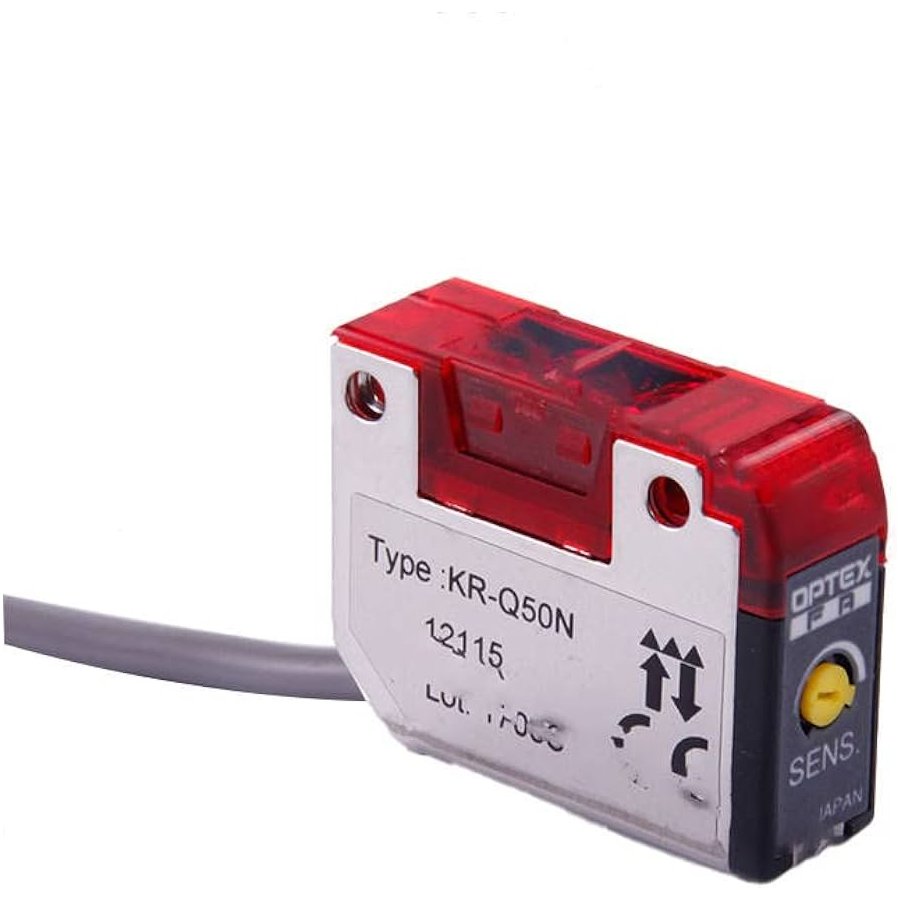

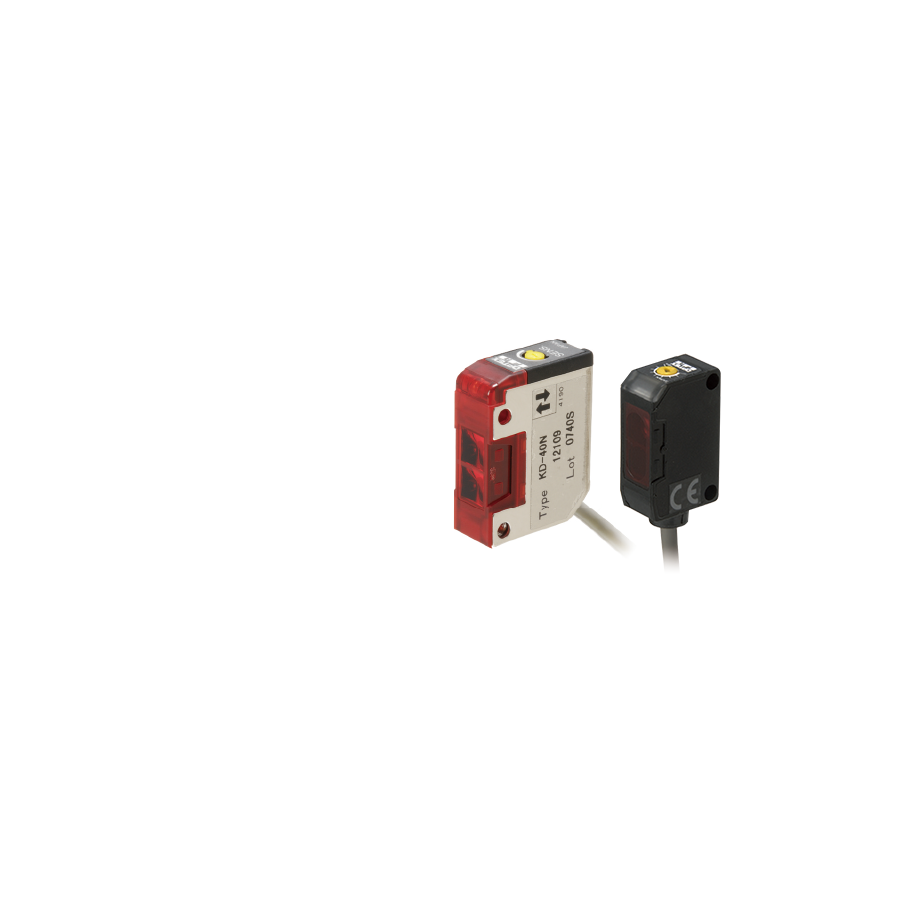

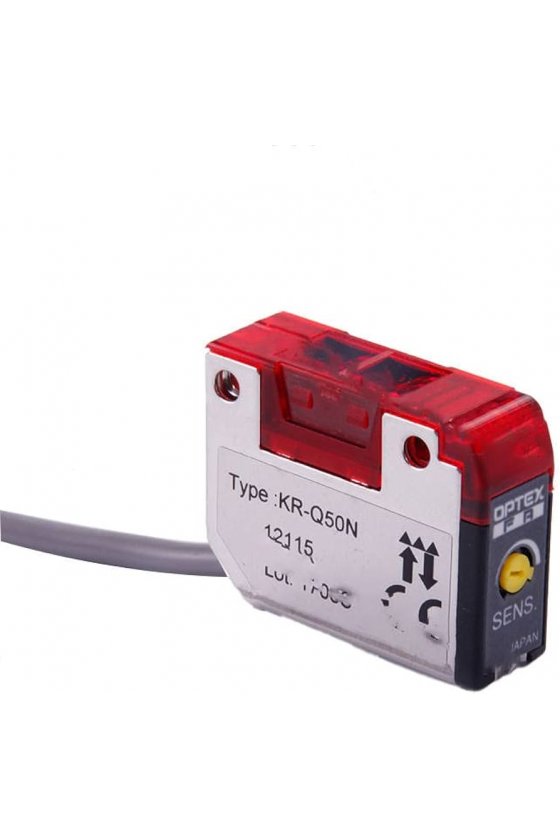

KR-Q50N Protector SUS y pequeños sensores LED

Referencia KR-Q50N

El estándar de la industria en cuanto a sensor de detección de objetos transparentes
Detección estable incluso a distancias cortas
Luz roja visible
Diseño de vista estrecha que hace posible la detección a través de espacios

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Distancia de detección	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Distancia de detección	tipo NPN	tipo PNP
Detección de objetos transparentes			KR-Q50NW (KR-Q50CNW)	KR-Q50PW (KR-Q50CPW)
			KR-Q150NW (KR-Q150CNW)	KR-Q150PW (KR-Q150CPW)
			KR-Q300NW (KR-Q300CNW)	KR-Q300PW (KR-Q300CPW)
			KR-Q50N (KR-Q50CN)	KR-Q50P (KR-Q50CP)
			SR-Q50NW (SR-Q50CNW)	SR-Q50PW (SR-Q50CPW)

•Para el tipo de conector, compre un cable conector opcional.

Especificaciones

Tipo			Tipo retrorreflectante
Modelo	PNP	Tipo de cable	KR-Q50NW	KR-Q150NW	KR-Q300NW	KR-Q50N
	PNP	Tipo de conector	KR-Q50CNW	KR-Q150CNW	KR-Q300CNW	KR-Q50CN
	PNP	Tipo de cable	KR-Q50PW	KR-Q150PW	KR-Q300PW	KR-Q50P
	PNP	Tipo de conector	KR-Q50CPW	KR-Q150CPW	KR-Q300CPW	KR-Q50CP
Distancia de detección			10 a 500 mm*	0,01 a 1,5 m*	0,01 a 2,5 m*	10 a 500 mm*
Fuente de luz			LED rojo
Objeto detectable más pequeño			ø40mm			ø25 mm (barra de acero)
Tiempo de respuesta			0,7 ms o menos
Ajuste de distancia			potenciómetro de 1 vuelta
Indicadores			Indicador de recepción de luz (rojo)
Salida de control			Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad encendida conmutada por cableado

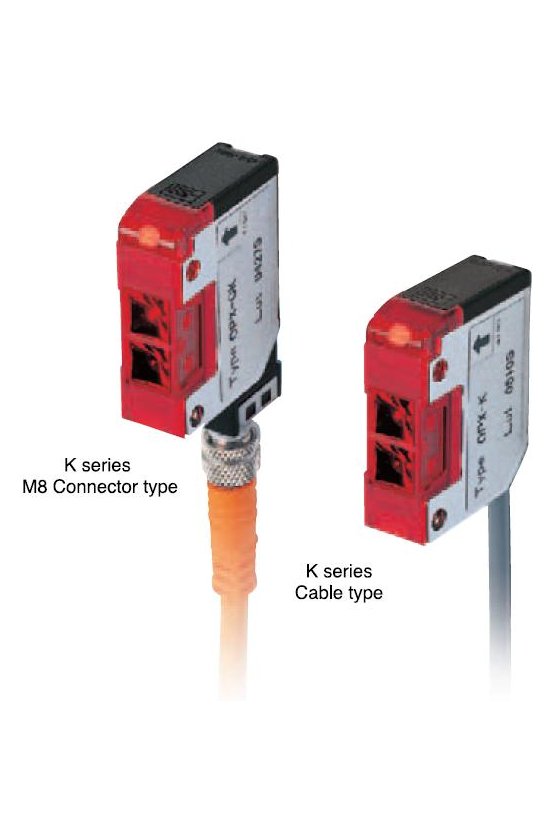

Tipo de conección			Tipo de cable: Longitud del cable: 2 m ø3,8 mm / Tipo de conector: M8, 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		30 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 4 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 20.000 lux o menos Lámpara incandescente: 4.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z
	Resistencia a los golpes		Aprox. 100 G (1000 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, IP67
Material			Cubierta metálica: SUS304 Carcasa: ABS Lente: Policarbonato
Peso sin cable			Aprox. 25 gramos

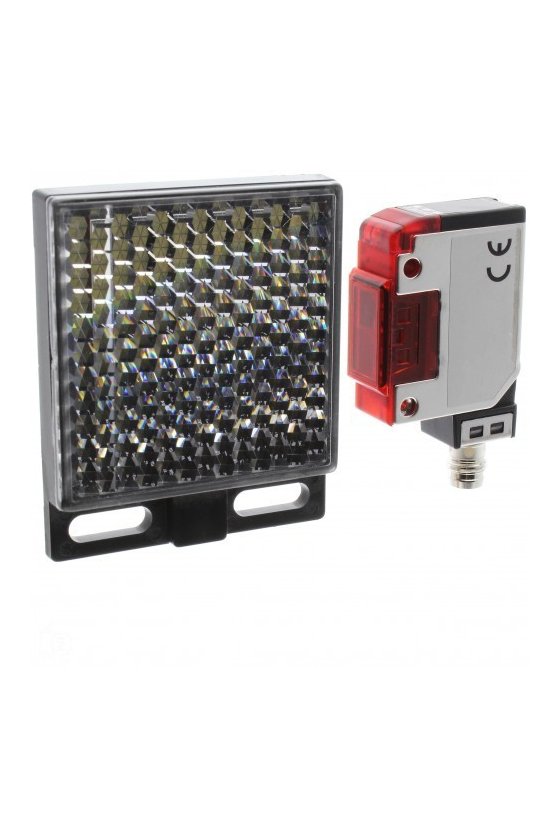

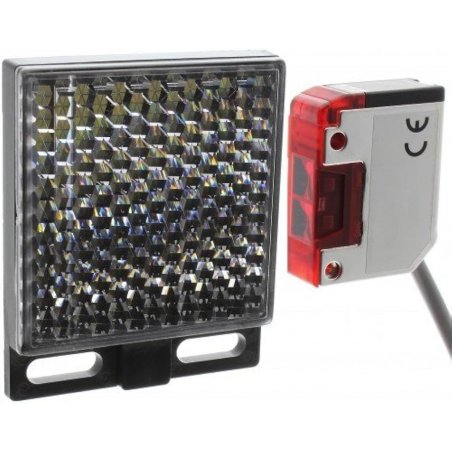

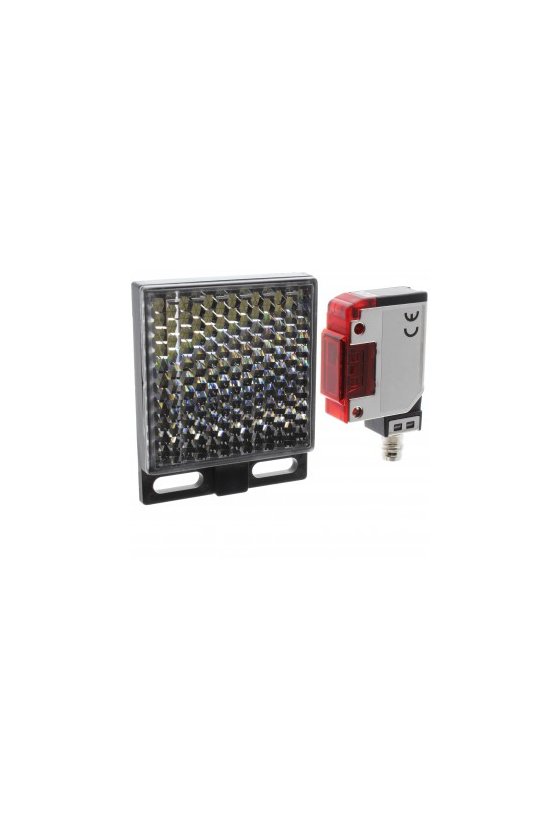

Accesorios incluidos			Soporte de montaje: BEF-W170 Reflector: V-61

* Cuando se utiliza el reflector V-61
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo			Tipo retrorreflectante
Modelo	PNP	Tipo de cable	SR-Q50NW
	PNP	Tipo de conector	SR-Q50CNW
	PNP	Tipo de cable	SR-Q50PW
	PNP	Tipo de conector	SR-Q50CPW
Distancia de detección			10 a 300 mm*
Fuente de luz			LED rojo
Objeto detectable más pequeño			ø40mm
Tiempo de respuesta			0,5 ms o menos
Ajuste de distancia			potenciómetro de 1 vuelta
Indicadores			Indicador de salida (naranja)
Salida de control			Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad encendida conmutada por cableado
Tipo de conección			Longitud del cable: 2 m Diámetro: ø3,5 mm / Tipo de conector: M8 × 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		30 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z
	Resistencia a los golpes		Aprox. 100 G (1000 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, IP67
Material			Carcasa: PSF + PBT (relleno de fibra de vidrio)
Peso sin cable			Aprox. 5 gramos
Accesorios incluidos			Soporte de montaje: BEF-W150-B Reflector: V-61
