KR-Q50PW Protector SUS y pequeños sensores LED

KR-Q50PW

El estándar de la industria en cuanto a sensor de detección de objetos transparentes
Detección estable incluso a distancias cortas
Luz roja visible
Diseño de vista estrecha que hace posible la detección a través de espacios

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

TipoFormaDistancia de detecciónModelo (los modelos entre paréntesis son tipos de conectores)
tipo NPNtipo PNP
Detección de objetos transparentes lineup_v2_l_01.png lineup_v2_r_01.png KR-Q50NW
(KR-Q50CNW)
KR-Q50PW
(KR-Q50CPW)
lineup_v2_r_02.png KR-Q150NW
(KR-Q150CNW)
KR-Q150PW
(KR-Q150CPW)
lineup_v2_r_03.png KR-Q300NW
(KR-Q300CNW)
KR-Q300PW
(KR-Q300CPW)
lineup_v2_r_04.png KR-Q50N
(KR-Q50CN)
KR-Q50P
(KR-Q50CP)
lineup_v2_l_02.png lineup_v2_r_05.png SR-Q50NW
(SR-Q50CNW)
SR-Q50PW
(SR-Q50CPW)

•Para el tipo de conector, compre un cable conector opcional.

Especificaciones

TipoTipo retrorreflectante
ModeloPNPTipo de cableKR-Q50NWKR-Q150NWKR-Q300NWKR-Q50N
Tipo de conectorKR-Q50CNWKR-Q150CNWKR-Q300CNWKR-Q50CN
PNPTipo de cableKR-Q50PWKR-Q150PWKR-Q300PWKR-Q50P
Tipo de conectorKR-Q50CPWKR-Q150CPWKR-Q300CPWKR-Q50CP
Distancia de detección 10 a 500 mm* 0,01 a 1,5 m* 0,01 a 2,5 m* 10 a 500 mm*
Fuente de luz LED rojo
Objeto detectable más pequeño ø40mm ø25 mm (barra de acero)
Tiempo de respuesta 0,7 ms o menos
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de recepción de luz (rojo)
Salida de control Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida Luz encendida/oscuridad encendida conmutada por cableado
Tipo de conección Tipo de cable: Longitud del cable: 2 m ø3,8 mm /
Tipo de conector: M8, 4 pines
Resistencia de aislamiento 20 MΩ o más (con 500 VCC)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 30 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 4 aprobado
Resistencia ambiental Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 20.000 lux o menos Lámpara incandescente: 4.000 lux o menos
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z
Resistencia a los golpes Aprox. 100 G (1000 m/s 2 ),
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IEC, IP67
Material Cubierta metálica: SUS304 Carcasa: ABS Lente: Policarbonato
Peso sin cable Aprox. 25 gramos

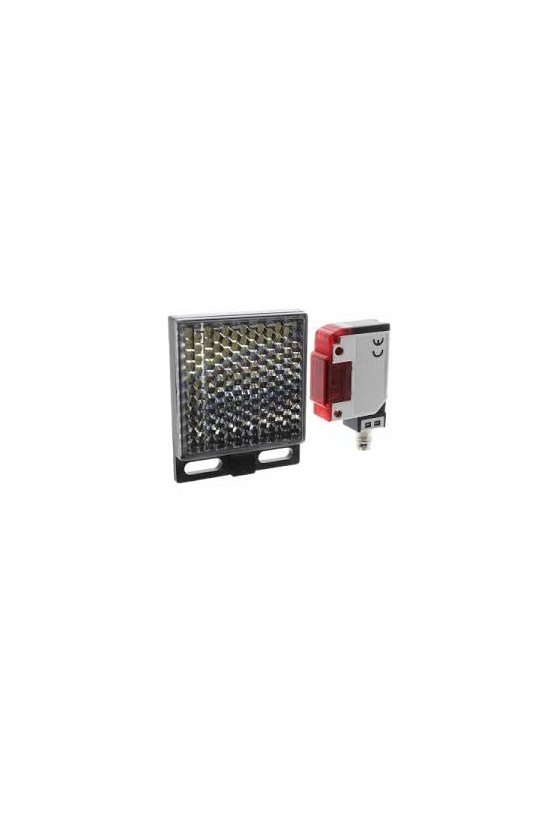

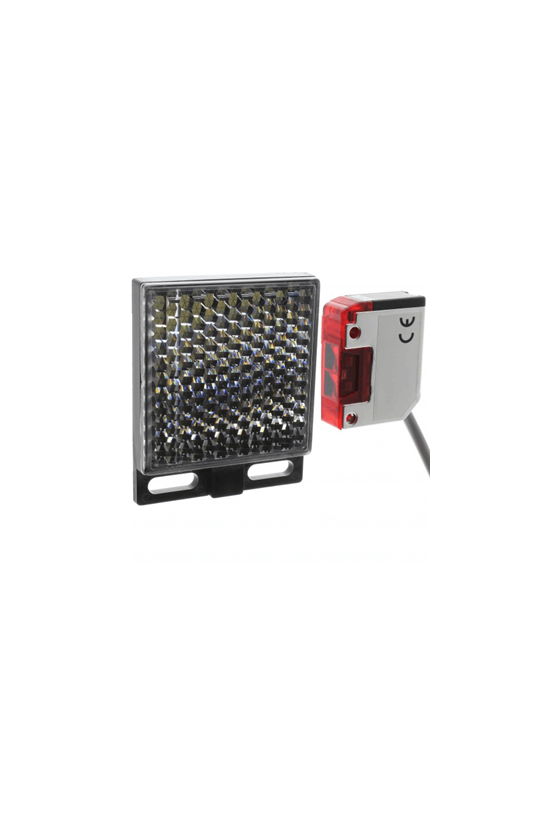

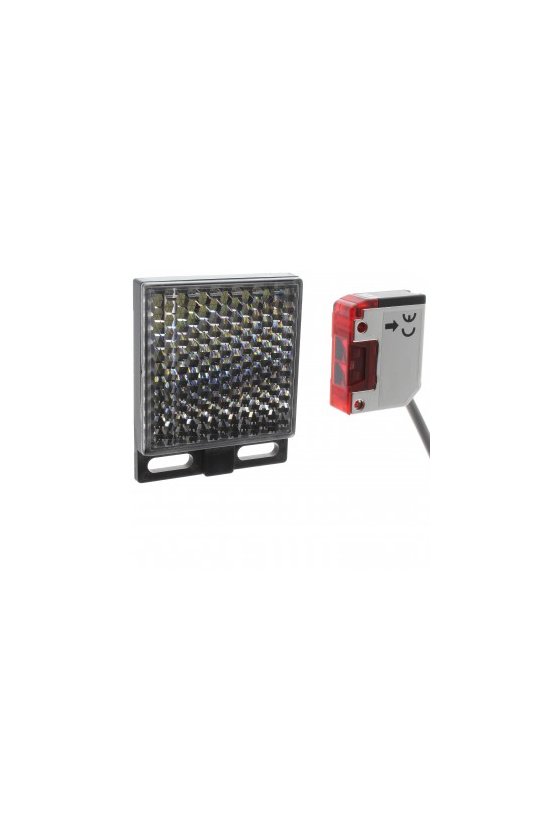

Accesorios incluidos Soporte de montaje: BEF-W170 Reflector: V-61

* Cuando se utiliza el reflector V-61
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

TipoTipo retrorreflectante
ModeloPNPTipo de cableSR-Q50NW
Tipo de conectorSR-Q50CNW
PNPTipo de cableSR-Q50PW
Tipo de conectorSR-Q50CPW
Distancia de detección 10 a 300 mm*
Fuente de luz LED rojo
Objeto detectable más pequeño ø40mm
Tiempo de respuesta 0,5 ms o menos
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de salida (naranja)
Salida de control Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida Luz encendida/oscuridad encendida conmutada por cableado
Tipo de conección Longitud del cable: 2 m Diámetro: ø3,5 mm /
Tipo de conector: M8 × 4 pines
Resistencia de aislamiento 20 MΩ o más (con 500 VCC)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 30 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z
Resistencia a los golpes Aprox. 100 G (1000 m/s 2 ),
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IEC, IP67
Material Carcasa: PSF + PBT (relleno de fibra de vidrio)
Peso sin cable Aprox. 5 gramos
Accesorios incluidos Soporte de montaje: BEF-W150-B Reflector: V-61

* Cuando se utiliza el reflector V-61
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Ajuste de distancia
