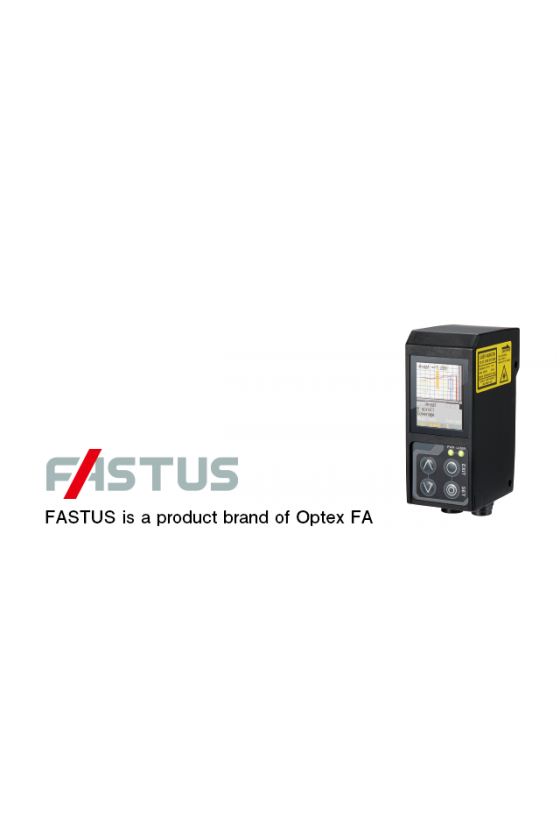

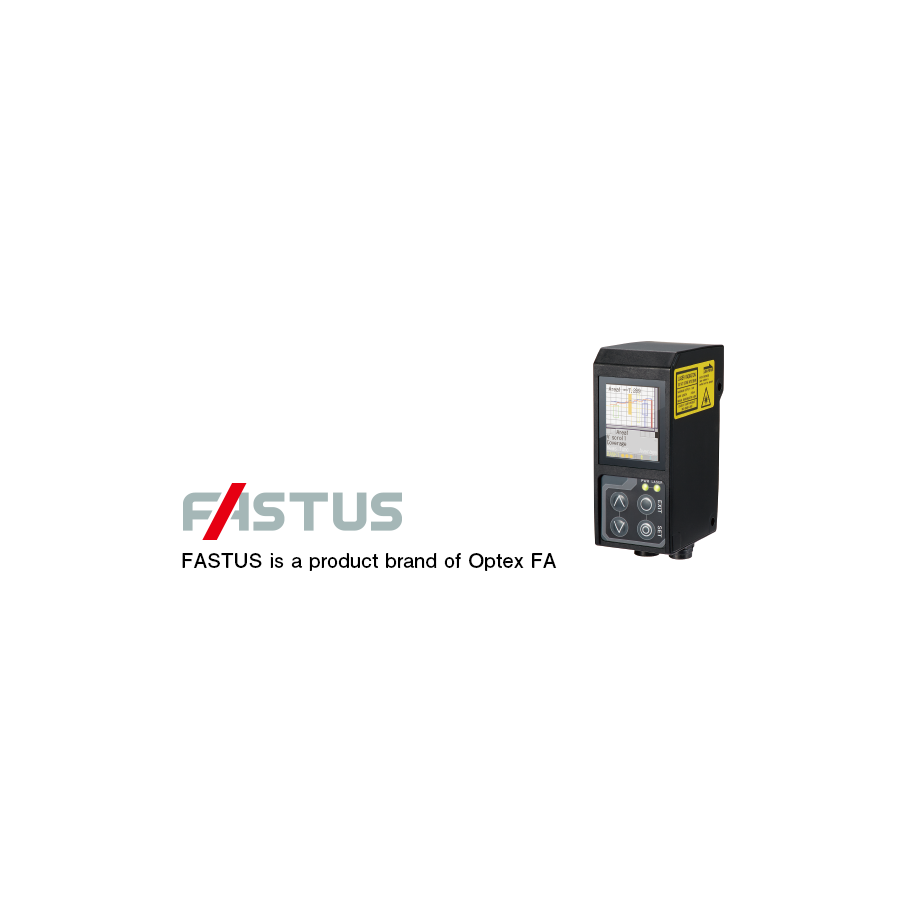

LS-100CN Sensores de desplazamiento láser bidimensionales

Referencia LS-100CN

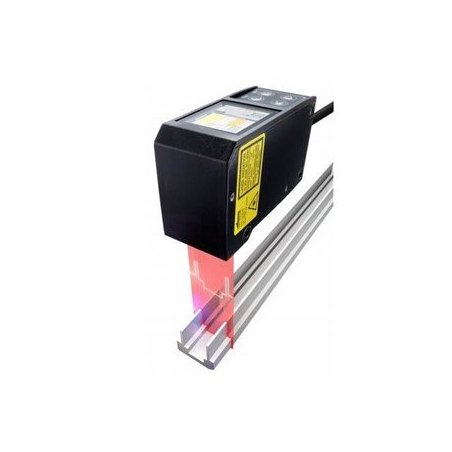

Haz lineal para una medición rápida y precisa de la altura y el ancho
Linealidad de ±0,1% FS
Periodo de muestreo de 0,5 ms (velocidad máxima)
Mediciones bidimensionales a un coste significativamente bajo

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Distancia de medición	Ancho de vista	Tamaño del punto	Modelo
Tipo	Forma	Distancia de medición	Ancho de vista	Tamaño del punto	tipo NPN	tipo PNP
tipo reflectante 2D			17 a 27 milímetros	0,3 × 32 mm	LS-100CN	LS-100CP

Especificaciones

Tipo		Línea paralela que emite tipo reflectante.
Modelo	PNP	LS-100CN
Modelo	PNP	LS-100CP
Distancia de medición		100 ±25 mm
Ancho de visión (a la distancia de medición)		17 mm (a 75 mm) a 27 mm (a 125 mm)
Fuente de luz		Láser semiconductor rojo, longitud de onda: 655 nm, máx. salida: 1mW
clase de láser	CEI/JIS	Clase 2
clase de láser	FDA	Clase 2* ¹
Tamaño del punto* ²		Aprox. 0,3 × 32 mm
Linealidad	eje Z	±0,1 % de la escala completa
Precisión de repetición* ³	eje Z	2 micras
Resolución* ⁴	eje x	25 µm
Periodo de muestreo		Valor típico: 5 ms (cuando se mide la vista completa en modo “Alta resolución”), máx. velocidad: 0,5 ms
Mostrar		Pantalla de matriz de puntos
Indicadores		Indicador de encendido (verde), indicador de emisión láser (verde)
Entrada externa		Seleccionable entre banco, disparador, retención, reinicio, láser apagado y compensación
Salida de control		3 salidas de colector abierto NPN/PNP, máx. 100 mA/30 VCC (tensión residual máx.: 1,8 V)
Salida analógica		4 a 20 mA, fuera del rango de medición: 24 mA (impedancia de carga máxima: 300 Ω)
Comunicación I/F		RS-485 semidúplex (9,6 kbps a 4,0 Mbps)
Deriva de temperatura (ejemplo típico)		0,05% de FS/℃
Tensión de alimentación		12 a 24 VCC (±10 %, incluido -5 % de ondulación)
Consumo actual* ⁵		Máx. 180 mA
Resistencia ambiental	Grado de protección	IP67
	Temperatura/humedad ambiente	-10 a +40 ℃/35 a 85 % RH (sin condensación ni congelación)
	Temperatura/humedad de almacenamiento	-20 a +60 ℃/35 a 85 % RH (sin condensación ni congelación)
	iluminancia ambiental	Luz solar: 10000 lux o menos, lámpara de alta frecuencia: 3000 lux o menos
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z
	Resistencia a los golpes	Aprox. 50 G (500 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
Regulaciones aplicables		Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables		EN 60947-5-7
Tiempo de calentamiento		Aprox. 30 minutos
Material		Unidad principal: Fundición a presión de zinc, PC/piezas emisoras y receptoras: Vidrio
Peso		Aprox. 300 gramos

*1 De acuerdo con las disposiciones de la FDA del Aviso sobre láser n.º 50, el láser está clasificado como Clase 2 según la norma IEC 60825-1.
*2 Definido con fuerza central 1/e ² (13,5%) en el centro del rango de medición. Es posible que haya una fuga de luz distinta al tamaño de punto especificado. El sensor puede verse afectado cuando hay un objeto altamente reflectante cerca del área de detección.
*3 Con una medición de altura promedio de una pieza de trabajo blanca con un ancho central de 5 mm, el suavizado se realizó 8 veces, el promedio móvil se realizó 32 veces (con la configuración predeterminada)
*4 Con una distancia de medición de 75 mm
*5 Tensión de alimentación: 24 VDC sin incluir la corriente de carga de salida de control e incluir la salida analógica
