MVS-EM-R Sensor de medición de bordes

Referencia MVS-EM-R

Sensor de visión de medición rentable
Hasta 16 ventanas de inspección disponibles
Fácil configuración mediante pantalla táctil y diez teclas

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Especificaciones

Modelo	MVS-PM-R MVS-EM-R Especificaciones comunes
Voltaje de suministro	CC 6 VCC ±10 % (desde el controlador)
El consumo de energía	Máx. 100 mA / 24 V CC (en el controlador)
Sensor de imagen	Sensor de imagen en color CCD de 430.000 píxeles y 1/3"
Resolución	512 X 512 (512 X 256 mediante procesamiento entrelazado)
Tamaño de píxel	Alto: 6,5 XV: 6,3 μm (512 X 512 => 3,33 X 3,23 mm)
Tipo de lente	Montaje CS (adaptador de montaje C incluido)
Comunicación I/F	LVDS (100Mbps) dedicado al Controlador (Máx. 10m)
Indicador	LED (alimentación, estado)
Temperatura de funcionamiento, húmeda.	0~50℃, 35~85%/RH (sin condensación)
Temperatura de almacenamiento, húmeda	-20~70℃, 25~95%/RH (sin condensación)
Vibración, Choque	Vibración: 10~ 55 Hz/1,5 mm, Choque: 15 G
Cumplimiento normativo	CE (EMC: 2004/108/EC) / RoHS: 2011/65/EU) Estándares EMC (EN 61000-6-2, EN 61000-6-4)
Material	Aluminio
Categoría de protección	IP50 (IEC 60529)
Peso	Aprox. 90g
Accesorios	Adaptador de montaje C, soporte de montaje

Modelo	Especificaciones de MVS-EM-R
Función de medición	- Búsqueda de rotación de hasta +/- 45 grados - Ventana de inspección de 16 - Medición del tamaño exterior/interior, conteo del número de bordes, medición de la posición del borde, medición de borde a borde, medición del paso de los bordes - Velocidad de obturación variable con captura continua (hasta 5 veces) - Captura en blanco y negro - Enseñanza externa (obturador automático/umbral/selección de función automática)

Modelo

Especificaciones de MVS-EM-R

Función de medición

- Búsqueda de rotación de hasta +/- 45 grados
- Ventana de inspección de 16
- Medición del tamaño exterior/interior, conteo del número de bordes, medición de la posición del borde, medición de borde a borde,
medición del paso de los bordes
- Velocidad de obturación variable con captura continua (hasta 5 veces)
- Captura en blanco y negro
- Enseñanza externa (obturador automático/umbral/selección de función automática)

Modelo	MVS-DN(P)-E
Voltaje de suministro	DC 24V ±10% (DC 12V es posible sin luz externa)
El consumo de energía	Controlador: Máx. 80 mA / 24 V CC, con luz externa: máx. 1,A5 (150 % del consumo de energía de la luz) + Consumo de energía de todos los cabezales acmera

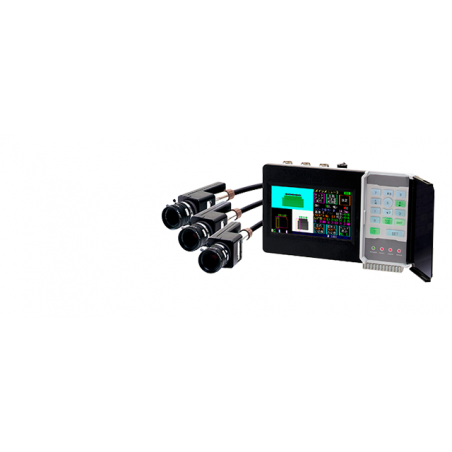

Número de cámara	Máx. 3 cabezas
Producción	Colector abierto NPN/PNP El voltaje residual es inferior a 1,0 V, OK, NG 1: cada uno para cada cabezal de cámara (Total: 6) máx. 100 mA, salida auxiliar: Total 20, máx. 50mA
Aporte	Síncrono: 3, Auxiliar: 10

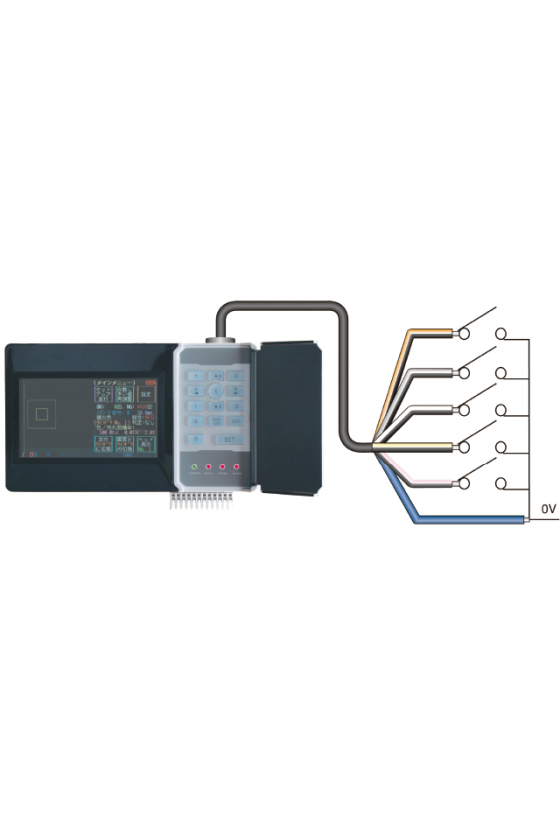

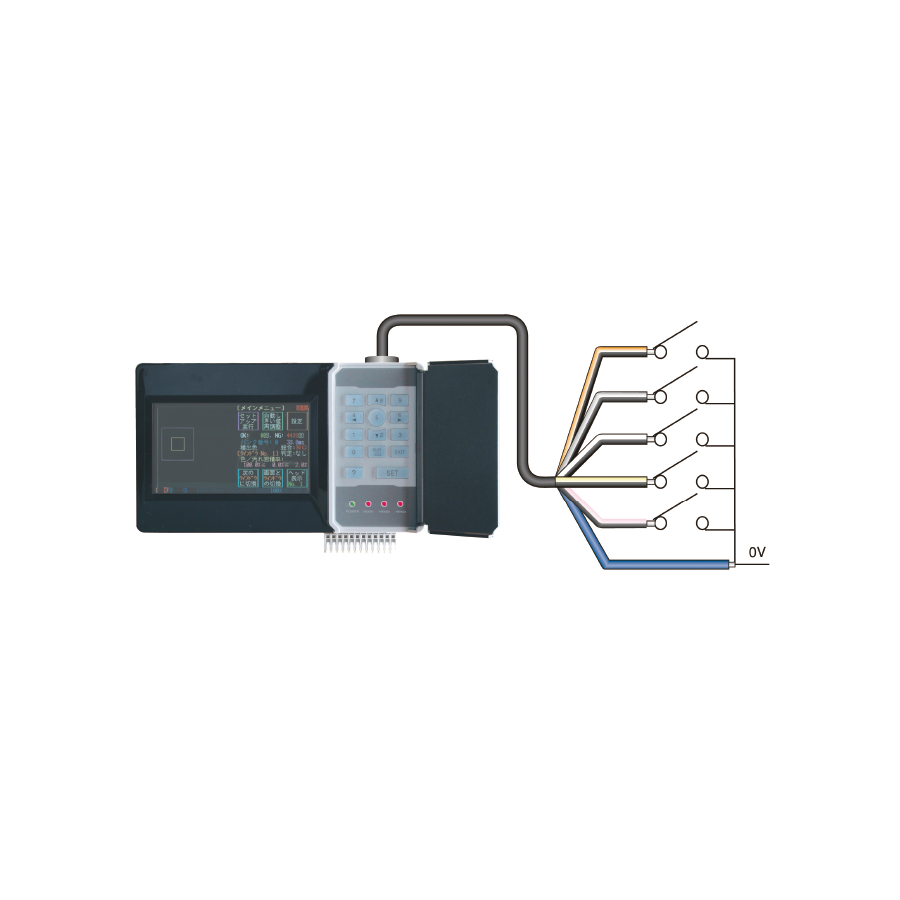

conector de E/S	Alimentación/OK/NG/Síncrono: Bloque de terminales 12P, E/S expansivas: Conector de medio paso IEEE1284 50P
Luz externa apagada	Control PWM de 12 V (87 kHz, 256 pasos) Salidas: 3, total 24 W

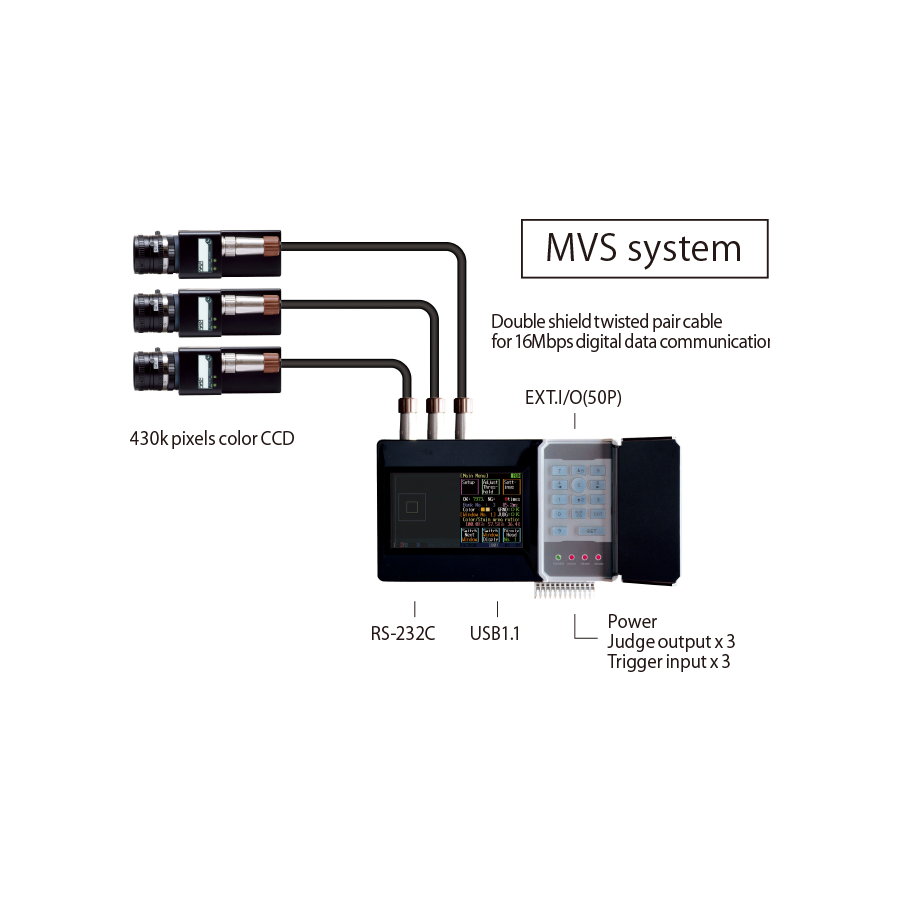

Comunicación I/F	USB1.1 (máx. 12 Mbps): conector estándar USB, RS232 (máx. 500 kbps): D-Sub 9P, RJ45 (8P8C): Ethernet (10BaseT/100BaseTX) MVS-DN-E / DP-E únicamente
Pantalla, dispositivo de control	LCD TFT de 4,3" de ancho, pantalla táctil, panel SW, indicador: encendido, número de cámara LED
Precisión del temporizador	-45 seg. ~ +1 min. 15 seg. Por mes (típico)
Batería de respaldo del temporizador	celda primaria: 5 años con apagado (típico), supercondensador secundario: 7,8 años (típico con respaldo de 3 días)
Temperatura de funcionamiento, húmeda.	0~50℃, 35~85%/RH (sin condensación)
Temperatura de almacenamiento, húmeda	-20~70℃, 25~95%/RH (sin condensación)
Vibración, Choque	Vibración: 10~ 55 Hz/1,5 mm, Choque: 10 G
Cumplimiento normativo	CE (EMC: 2004/108/EC) / RoHS: 2011/65/EU) Estándares EMC (EN 61000-6-2, EN 61000-6-4)
Material	policarbonato
Proteccion	IP20 (IEC 60529)
Peso	Aprox. 570g
Adjunto	Soporte de montaje en panel
