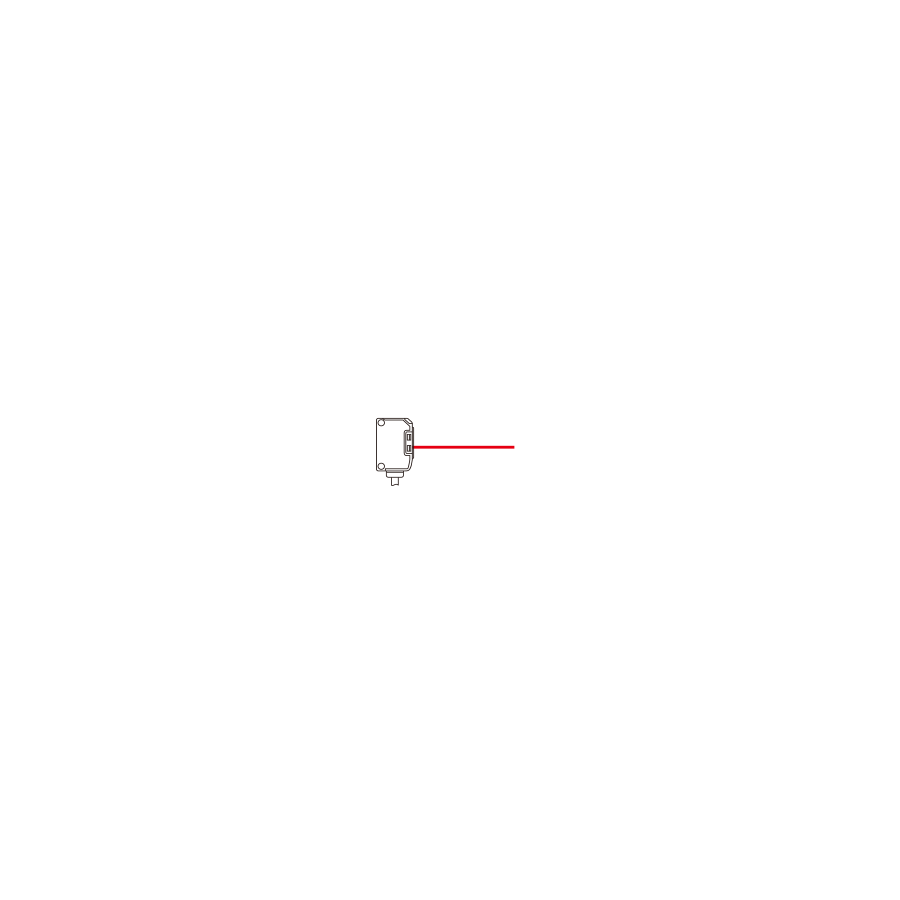

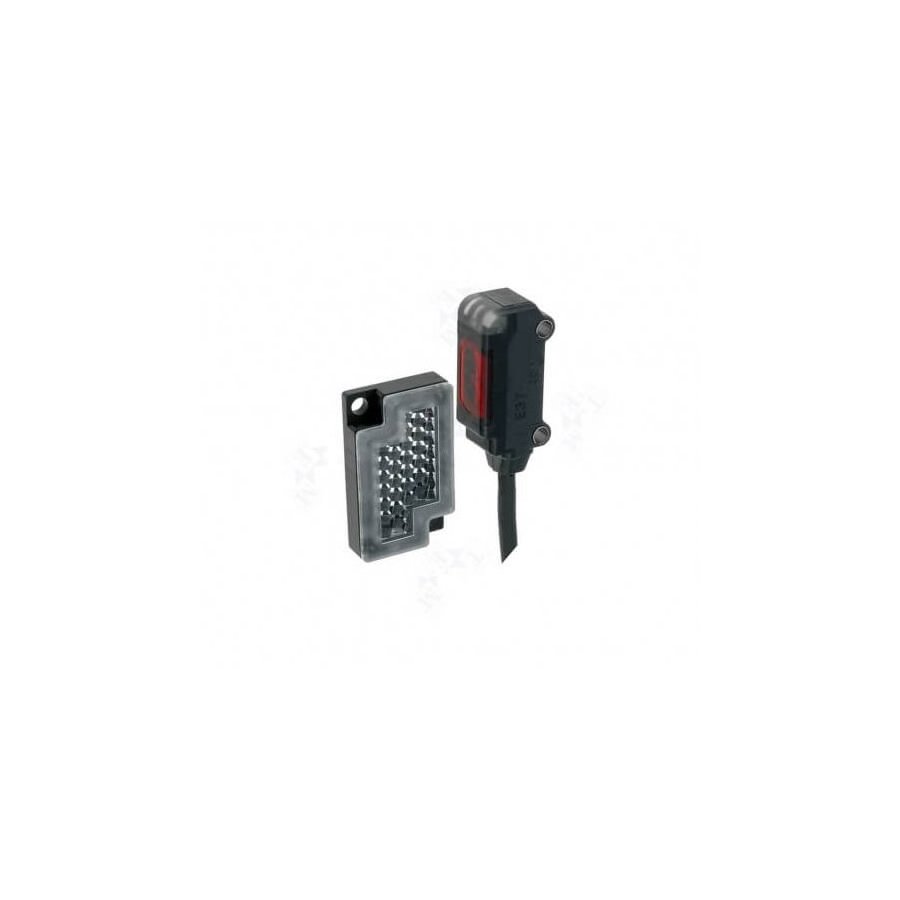

SD-20P Sensores de pequeño tamaño

0 Reseñas(s)

Referencia SD-20P

Serie S

Se puede instalar en cualquier lugar Pequeño sensor fotoeléctrico

Presenta un tiempo de respuesta de alta velocidad de 0,5 ms, lo que permite su uso en líneas de producción de alta velocidad.
De tamaño pequeño con resistencia al ruido que cumple con las normas CE.
Resistencia a golpes de hasta 100 G.
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Póngase en fila

Tipo	Forma	Distancia de detección	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Distancia de detección	tipo NPN	tipo PNP
barrera			ST-400N (ST-400CN)	ST-400P (ST-400CP)
Retrorreflectante			SR-150N (SR-150CN)	SR-150P (SR-150CP)

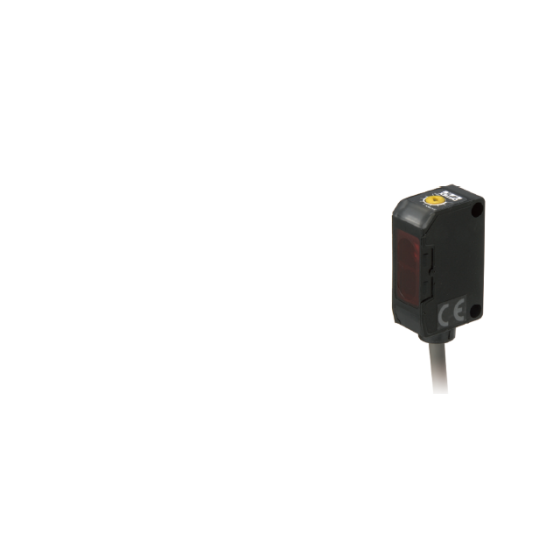

Reflectante difuso			SD-20N (SD-20CN)	SD-20P (SD-20CP)
Detección de objetos transparentes			SR-Q50NW (SR-Q50CNW)	SR-Q50PW (SR-Q50CPW)
bgs			BGS-S08N (BGS-S08CN)	BGS-S08P (BGS-S08CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo			Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	PNP	Tipo de cable	ST-400N	SR-150N	SD-20N
	PNP	Tipo de conector	ST-400CN	SR-150CN	SD-20CN
	PNP	Tipo de cable	ST-400P	SR-150P	SD-20P
	PNP	Tipo de conector	ST-400CP	SR-150CP	SD-20CP
Distancia de detección			4 metros	0,02 a 1,5 m* ¹	200 milímetros* ²
Fuente de luz			LED rojo
Objeto detectable más pequeño			ø6mm	☐ 45 milímetros	-
Tiempo de respuesta			0,5 ms o menos
Histéresis			-	-	20% o menos
Ajuste de distancia			potenciómetro de 1 vuelta
Indicadores			Indicador de salida (naranja), indicador de estabilidad (verde)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Luz encendida/oscuridad encendida Conmutado por cableado
Tipo de conección			Tipo de cable: Longitud del cable: 2 m φ3,5 mm / Tipo de conector: M8, 4 pines
Resistencia de aislamiento			20 MΩ o más (con 500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		30 mA o menos	20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		Estándar IEC, IP67
Material			Carcasa: PSF + PBT (relleno de fibra de vidrio), Cubierta frontal: Policarbonato (el tipo retrorreflectante es PMMA)
Peso sin cable			Aprox. 5 gramos
Accesorios incluidos			Soporte de montaje: BEF-W150-B	Soporte de montaje: BEF-W150-B Reflector: V-61	Soporte de montaje: BEF-W150-B

*1. Con reflector V-61, *2. Con papel blanco de 100 × 100 mm.
•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Ajuste de distancia
