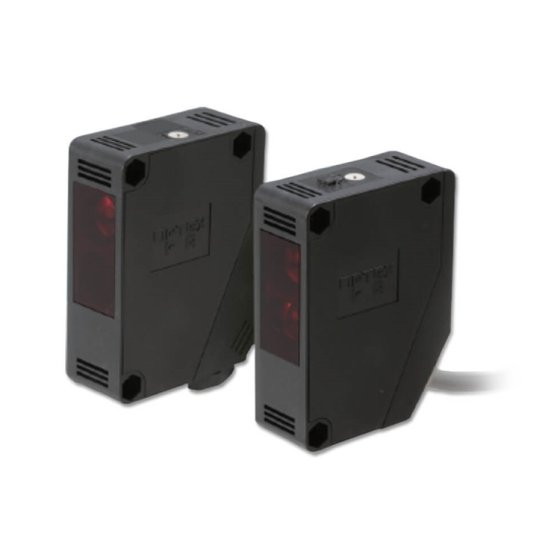

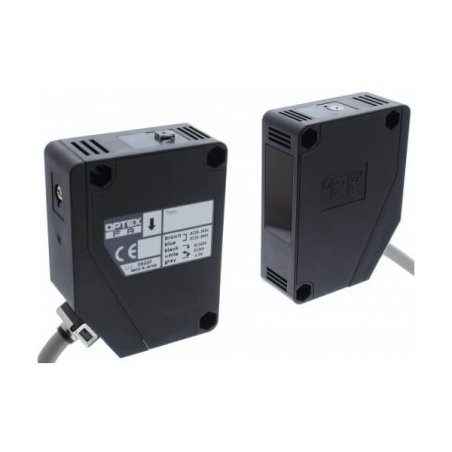

V3T-7000 Sensores de voltaje universales
V3T-7000
Tipo de voltaje universal que permite la selección de tipos de conexión.
Distancia de detección: 70 m- Utiliza un LED rojo como fuente de luz.
Fácil ajuste del eje de luz incluso en largas distancias - Los tipos de voltaje universal están disponibles como tipos de bloques de terminales y tipos de cables.
Los tipos de alimentación de CC también están disponibles como tipos de conectores. - FICHA TECNICA
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
Póngase en fila
| Tipo | Forma | Distancia de detección | Tipo de conección | Modelo | |
|---|---|---|---|---|---|
| voltaje universal | Haz pasante |
 |
 |
Tipo de bloque de terminales | V4T-7000 |
| Tipo de cable | V3T-7000 | ||||
| retro reflexivo |
 |
 |
Tipo de bloque de terminales | V4R-1200 | |
| Tipo de cable | V3R-1200 | ||||
Reflectante difuso |
 |
 |
Tipo de bloque de terminales | V4D-200 | |
| Tipo de cable | V3D-200 | ||||
| Tipo | Forma | Distancia de detección | Tipo de conección | Modelo | ||
|---|---|---|---|---|---|---|
| tipo NPN | tipo PNP | |||||
| Energía DC | Haz pasante |
|
|
Tipo de bloque de terminales | V4T-7000N | V4T-7000P |
| Tipo de cable | V3T-7000N | V3T-7000P | ||||
| Tipo de conector | V3T-7000CN | V3T-7000CP | ||||
| retro reflexivo |
|
|
Tipo de bloque de terminales | V4R-1200N | V4R-1200P | |
| Tipo de cable | V3R-1200N | V3R-1200P | ||||
| Tipo de conector | V3R-1200CN | V3R-1200CP | ||||
Reflectante difuso |
|
|
Tipo de bloque de terminales | V4D-200N | V4D-200P | |
| Tipo de cable | V3D-200N | V3D-200P | ||||
| Tipo de conector | V3D-200CN | V3D-200CP | ||||
•Para el tipo de conector, compre un cable conector YF2A14-020VB3XLEAX opcional.
Especificaciones
| Tipo | Tipo de voltaje universal | |||
|---|---|---|---|---|
| Tipo de barrera | Tipo retrorreflectante | Tipo reflectante difuso | ||
| Modelo | Tipo de bloque de terminales | V4T-7000 | V4R-1200 | V4D-200 |
| Tipo de cable | V3T-7000 | V3R-1200 | V3D-200 | |
| Distancia de detección | 70 metros | 0,01 a 12 m* 1 | 0,01 a 2 m* 2 | |
| Fuente de luz | LED rojo | |||
| Tiempo de respuesta | 15 ms o menos | |||
| Histéresis | - | 20% o menos | ||
| Ajuste de distancia | potenciómetro de 1 vuelta | |||
| Indicadores | Indicador de salida: LED naranja, Indicador de estabilidad: LED verde | |||
| Salida de control | Relé × 1C* 3 240 VCA/30 VCC, 3 A o menos (resistencia de carga) | |||
| Modo de salida | Fijado a luz encendida | |||
| Tipo de conección | Tipo de bloque de terminales: Diámetro exterior del cable aplicable: ø4 a 8, Tipo de cable: Longitud del cable: 2 m, ø6,3 |
|||
| Clasificación | Tensión de alimentación | 24 a 240 VCC ±10%, 24 a 240 VCA ±10% 50/60 Hz | ||
| El consumo de energía | 4 VA o menos | 2,5 VA o menos | ||
| Regulaciones aplicables | Directiva EMC (2004/108/EC), Directiva de bajo voltaje (2006/95/EC) | |||
| Estándares aplicables | EN 60947-5-2 | |||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | |||
Resistencia ambiental |
Temperatura/humedad ambiente | -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | ||
| iluminancia ambiental | Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux o menos | |||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
|||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z |
|||
| Grado de protección | IP67 | |||
| Material | Carcasa: ABS (relleno de fibra de vidrio, resistente al fuego), Cubierta frontal: Policarbonato (el tipo retrorreflectante es PMMA) |
|||
| Peso sin cable | Emisor de tipo barrera: Aprox. 70 g Otros: Aprox. 85 gramos | |||
| Accesorios incluidos | Soporte de montaje | Soporte de montaje Reflector: V-61 | Soporte de montaje | |
*1. Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Al conducir la carga inductiva (con una válvula de inducción, contactor electromagnético, etc.) a través del punto de conexión del relé, utilice un dispositivo de absorción de ruido (amortiguador de sobretensiones).
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
• También están disponibles productos certificados para el sistema de certificación obligatorio chino CCC. Contáctenos para más detalles.
| Tipo | Tipo de alimentación CC | ||||
|---|---|---|---|---|---|
| Tipo de barrera | Tipo retrorreflectante | Tipo reflectante difuso | |||
| Modelo | PNP | Tipo de bloque de terminales | V4T-7000N | V4R-1200N | V4D-200N |
| Tipo de cable | V3T-7000N | V3R-1200N | V3D-200N | ||
| Tipo de conector | V3T-7000CN | V3R-1200CN | V3D-200CN | ||
| PNP | Tipo de bloque de terminales | V4T-7000P | V4R-1200P | V4D-200P | |
| Tipo de cable | V3T-7000P | V3R-1200P | V3D-200P | ||
| Tipo de conector | V3T-7000CP | V3R-1200CP | V3D-200CP | ||
| Distancia de detección | 70 metros | 0,01 a 12 m* 1 | 0,01 a 2 m* 2 | ||
| Fuente de luz | LED rojo | ||||
| Tiempo de respuesta | 0,5 ms o menos | ||||
| Histéresis | - | 20% o menos | |||
| Ajuste de distancia | potenciómetro de 1 vuelta | ||||
| Indicadores | Indicador de salida: LED naranja, Indicador de estabilidad: LED verde | ||||
| Salida de control | Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC | ||||
| Modo de salida | Interruptor de selección de encendido de luz/encendido oscuro | ||||
| Tipo de conección | Tipo de bloque de terminales: Diámetro exterior del cable aplicable: ø4 a 8, Tipo de cable: Longitud del cable: 2 m, ø3,8, Tipo de conector: M12, 4 pines |
||||
| Clasificación | Tensión de alimentación | 10 a 30 VCC, incluido 10% de ondulación (pp) | |||
| El consumo de energía | 35 mA o menos | ||||
| Regulaciones aplicables | Directiva EMC (2004/108/CE) | ||||
| Estándares aplicables | EN 60947-5-2 | ||||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | ||||
Resistencia ambiental |
Temperatura/humedad ambiente | -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | |||
| iluminancia ambiental | Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux o menos | ||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
||||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z |
||||
| Grado de protección | IP67 | ||||
| Material | Carcasa: ABS (relleno de fibra de vidrio, resistente al fuego), Cubierta frontal: Policarbonato (el tipo retrorreflectante es PMMA) |
||||
| Peso sin cable | Emisor de tipo barrera: Aprox. 70 g Otros: Aprox. 85 gramos | ||||
| Accesorios incluidos | Soporte de montaje | Soporte de montaje Reflector: V-61 | Soporte de montaje | ||
*1. Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
