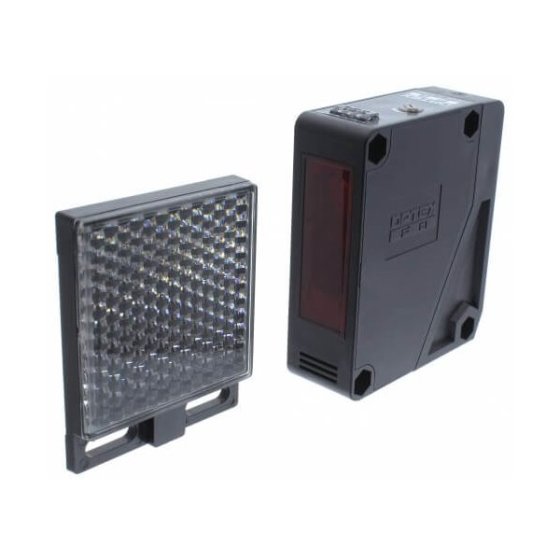

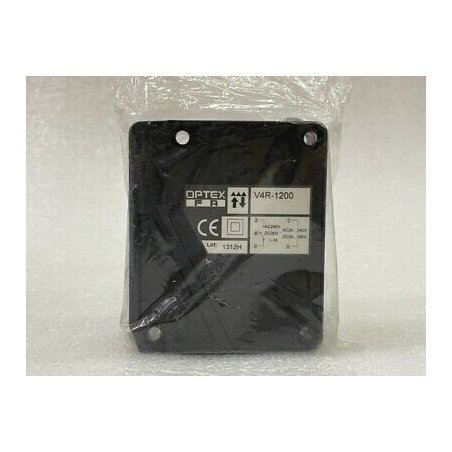

V4R-1200 Sensores de voltaje universales

0 Reseñas(s)

Referencia V4R-1200

Tipo de voltaje universal que permite la selección de tipos de conexión.

Distancia de detección: 70 m
Utiliza un LED rojo como fuente de luz.
Fácil ajuste del eje de luz incluso en largas distancias
Los tipos de voltaje universal están disponibles como tipos de bloques de terminales y tipos de cables.
Los tipos de alimentación de CC también están disponibles como tipos de conectores.
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Póngase en fila

Tipo		Tipo de conección	Modelo
voltaje universal	Haz pasante	Tipo de bloque de terminales	V4T-7000
	Haz pasante	Tipo de cable	V3T-7000

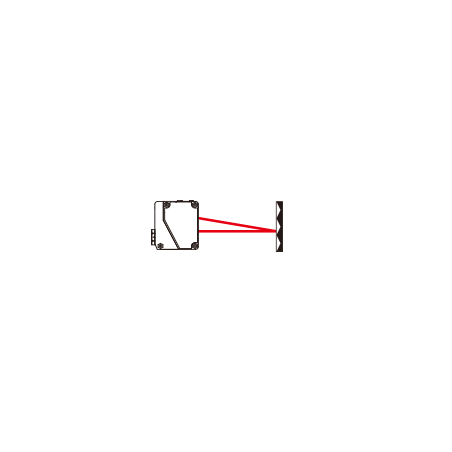

	retro reflexivo	Tipo de bloque de terminales	V4R-1200
	retro reflexivo	Tipo de cable	V3R-1200
	Reflectante difuso	Tipo de bloque de terminales	V4D-200
	Reflectante difuso	Tipo de cable	V3D-200

Tipo		Forma	Distancia de detección	Tipo de conección	Modelo
Tipo		Forma	Distancia de detección	Tipo de conección	tipo NPN	tipo PNP
Energía DC	Haz pasante			Tipo de bloque de terminales	V4T-7000N	V4T-7000P
				Tipo de cable	V3T-7000N	V3T-7000P
				Tipo de conector	V3T-7000CN	V3T-7000CP
	retro reflexivo			Tipo de bloque de terminales	V4R-1200N	V4R-1200P
				Tipo de cable	V3R-1200N	V3R-1200P
				Tipo de conector	V3R-1200CN	V3R-1200CP
	Reflectante difuso			Tipo de bloque de terminales	V4D-200N	V4D-200P
				Tipo de cable	V3D-200N	V3D-200P
				Tipo de conector	V3D-200CN	V3D-200CP

•Para el tipo de conector, compre un cable conector YF2A14-020VB3XLEAX opcional.

Especificaciones

Tipo		Tipo de voltaje universal
Tipo		Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	Tipo de bloque de terminales	V4T-7000	V4R-1200	V4D-200
Modelo	Tipo de cable	V3T-7000	V3R-1200	V3D-200
Distancia de detección		70 metros	0,01 a 12 m* ¹	0,01 a 2 m* ²
Fuente de luz		LED rojo
Tiempo de respuesta		15 ms o menos
Histéresis		-		20% o menos
Ajuste de distancia		potenciómetro de 1 vuelta
Indicadores		Indicador de salida: LED naranja, Indicador de estabilidad: LED verde
Salida de control		Relé × 1C* ³ 240 VCA/30 VCC, 3 A o menos (resistencia de carga)
Modo de salida		Fijado a luz encendida
Tipo de conección		Tipo de bloque de terminales: Diámetro exterior del cable aplicable: ø4 a 8, Tipo de cable: Longitud del cable: 2 m, ø6,3
Clasificación	Tensión de alimentación	24 a 240 VCC ±10%, 24 a 240 VCA ±10% 50/60 Hz
Clasificación	El consumo de energía	4 VA o menos	2,5 VA o menos
Regulaciones aplicables		Directiva EMC (2004/108/EC), Directiva de bajo voltaje (2006/95/EC)
Estándares aplicables		EN 60947-5-2
Estándares de la empresa		Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente	-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental	Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes	Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección	IP67
Material		Carcasa: ABS (relleno de fibra de vidrio, resistente al fuego), Cubierta frontal: Policarbonato (el tipo retrorreflectante es PMMA)
Peso sin cable		Emisor de tipo barrera: Aprox. 70 g Otros: Aprox. 85 gramos
Accesorios incluidos		Soporte de montaje	Soporte de montaje Reflector: V-61	Soporte de montaje

*1. Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Al conducir la carga inductiva (con una válvula de inducción, contactor electromagnético, etc.) a través del punto de conexión del relé, utilice un dispositivo de absorción de ruido (amortiguador de sobretensiones).
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
• También están disponibles productos certificados para el sistema de certificación obligatorio chino CCC. Contáctenos para más detalles.

Tipo			Tipo de alimentación CC
Tipo			Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	PNP	Tipo de bloque de terminales	V4T-7000N	V4R-1200N	V4D-200N
		Tipo de cable	V3T-7000N	V3R-1200N	V3D-200N
		Tipo de conector	V3T-7000CN	V3R-1200CN	V3D-200CN
	PNP	Tipo de bloque de terminales	V4T-7000P	V4R-1200P	V4D-200P
		Tipo de cable	V3T-7000P	V3R-1200P	V3D-200P
		Tipo de conector	V3T-7000CP	V3R-1200CP	V3D-200CP
Distancia de detección			70 metros	0,01 a 12 m* ¹	0,01 a 2 m* ²
Fuente de luz			LED rojo
Tiempo de respuesta			0,5 ms o menos
Histéresis			-		20% o menos
Ajuste de distancia			potenciómetro de 1 vuelta
Indicadores			Indicador de salida: LED naranja, Indicador de estabilidad: LED verde
Salida de control			Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección			Tipo de bloque de terminales: Diámetro exterior del cable aplicable: ø4 a 8, Tipo de cable: Longitud del cable: 2 m, ø3,8, Tipo de conector: M12, 4 pines
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	El consumo de energía		35 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux o menos
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa: ABS (relleno de fibra de vidrio, resistente al fuego), Cubierta frontal: Policarbonato (el tipo retrorreflectante es PMMA)
Peso sin cable			Emisor de tipo barrera: Aprox. 70 g Otros: Aprox. 85 gramos
Accesorios incluidos			Soporte de montaje	Soporte de montaje Reflector: V-61	Soporte de montaje

*1. Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
