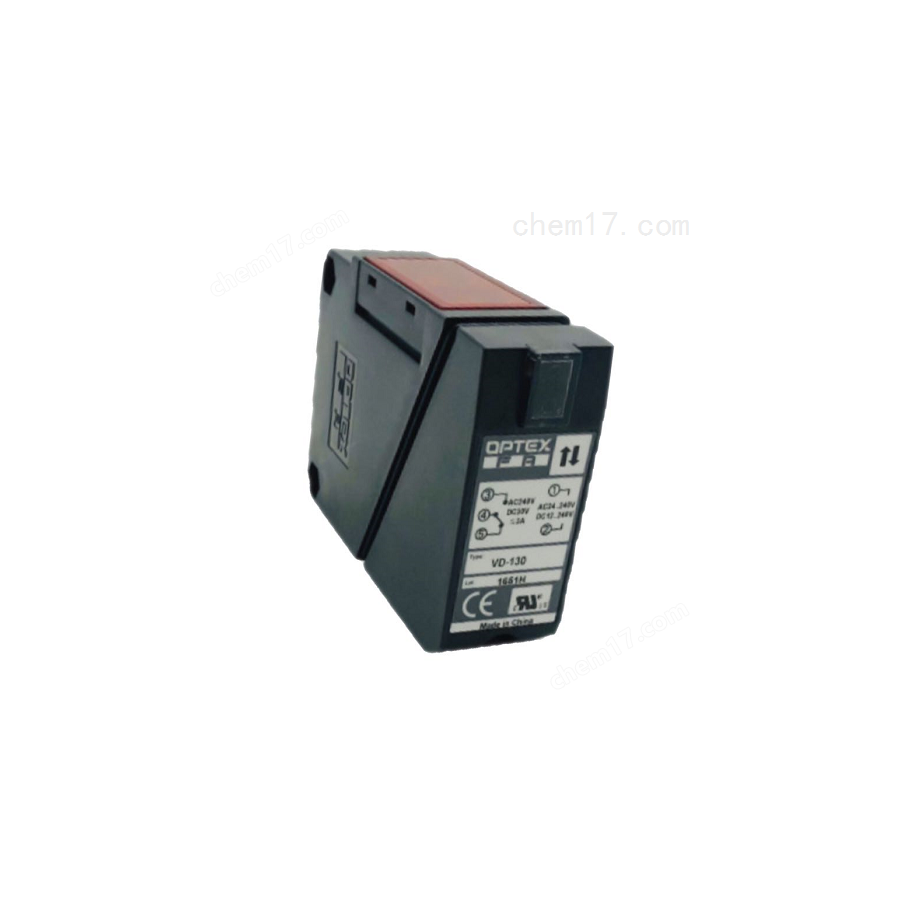

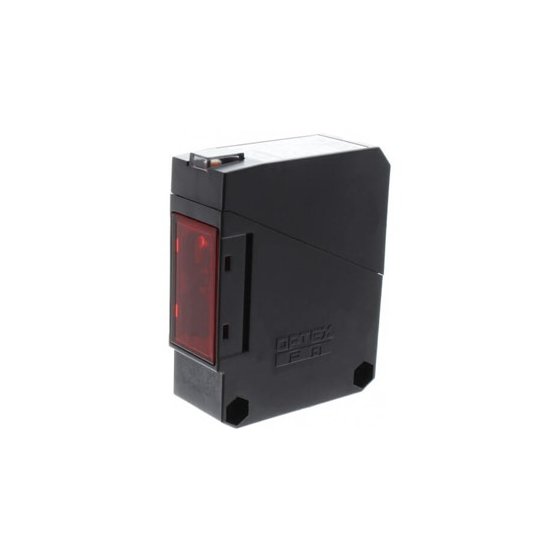

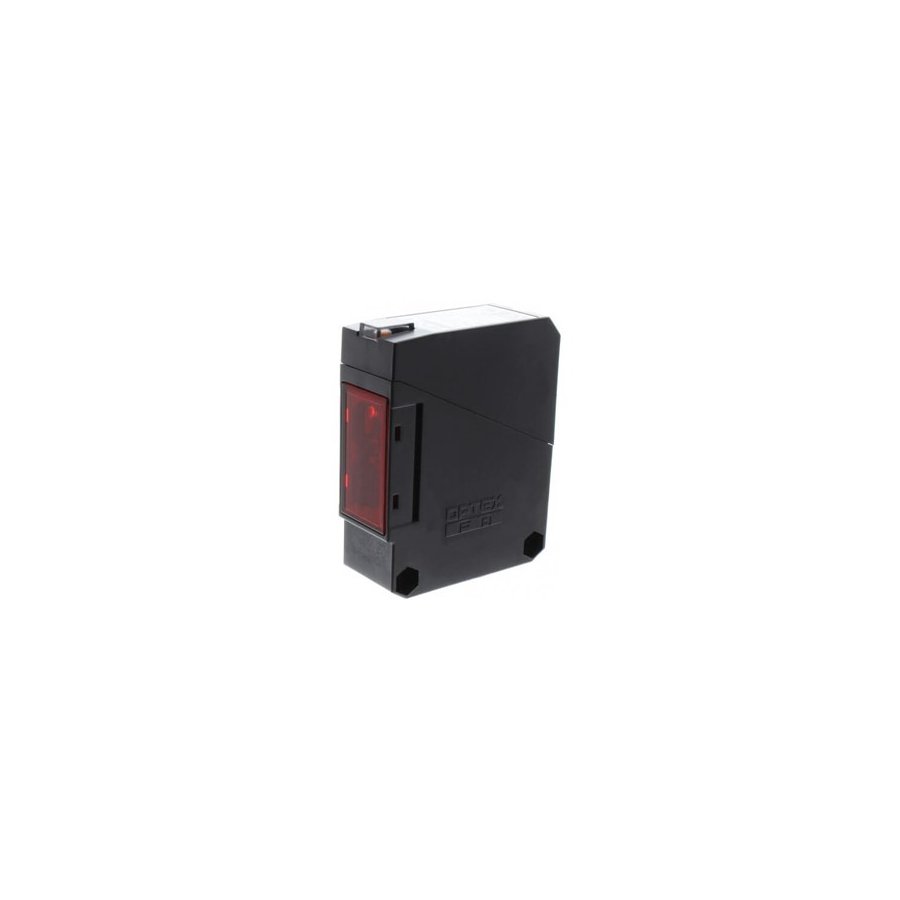

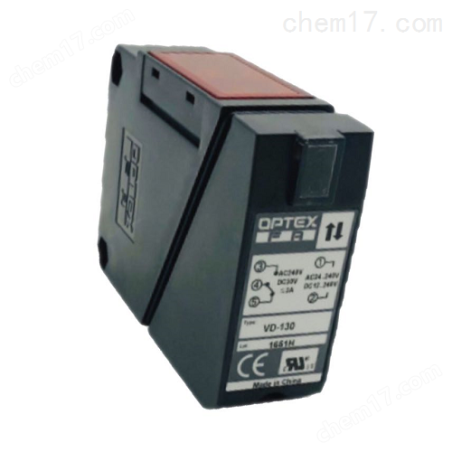

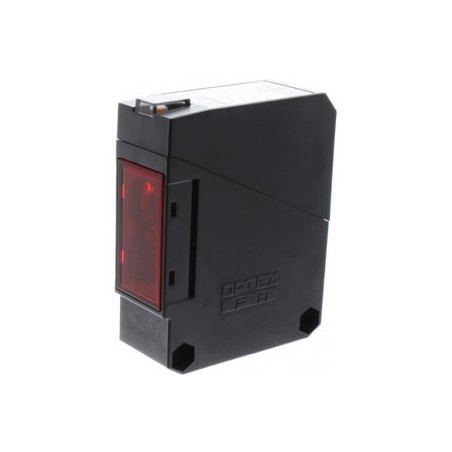

VD-130 Sensores de voltaje universales

0 Reseñas(s)

Referencia VD-130

Sistema de bloque de terminales de 2 direcciones útil para la instalación.

Detección de largo alcance, tipo br de haz pasante de 40 m (tipo de voltaje universal)
Tipos con temporizador de retardo de encendido/apagado incorporado disponibles
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo		Modelo (Tipos con funciones de temporizador mostrados entre paréntesis)
voltaje universal	Haz pasante	VT-4000 (VT-4000T)
	Retro reflectante	VR-1000 (VR-1000T)
	Reflectante difuso	VD-130 (VD-130T)
	Reflectante difuso	VD-300 (VD-300T)

Tipo		Forma	Distancia de detección	Modelo (Tipos con funciones de temporizador mostrados entre paréntesis)
Tipo		Forma	Distancia de detección	tipo NPN	tipo PNP
Energía DC	Haz pasante			VT-3000N	VT-3000P
	Retro reflectante			VR-800N	VR-800P
	Reflectante difuso			VD-100N	VD-100P
	Reflectante difuso			VD-250N	VD-250P

Especificaciones

Tipo			Tipo de alimentación CC
Tipo			Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modo	PNP	Sin función de temporizador	VT-3000N	VR-800N	VD-100N	VD-250N
	PNP	Con función de temporizador	-
	PNP	Sin función de temporizador	VT-3000P	VR-800P	VD-100P	VD-250P
	PNP	Con función de temporizador	-
Distancia de detección			30 metros	0,01 a 8 m* ¹	1m* ²	2,5 m* ³
Fuente de luz			LED rojo			LED infrarrojo
Tiempo de respuesta			1,5 ms o menos			5 ms o menos
Histéresis			-		20% o menos
Ajuste de distancia			Potenciómetro de 1 vuelta (240°)
Indicadores			Indicador de salida (LED naranja), Indicadores de potencia para emisores de tipo barrera (LED rojo)
Salida de control			NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Interruptor de selección de encendido de luz/encendido oscuro
Entrada de prueba			Equipado
Tipo de conección			Tipo de bloque de terminales (diámetro exterior del cable aplicable: ø6 a ø10 mm), conducto: PF1/2 (JIS B0202)
Resistencia de aislamiento			20 MΩ o más (500 VCC)
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		35 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/CE)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa/Cubierta: ABS (relleno de fibra de vidrio), Lente/Cubierta de lente: PMMA
Peso sin cable			Emisor: 70 g Receptor: 90 g	95 gramos
Accesorios incluidos			Soporte de montaje BEF-W260	Soporte de montaje BEF-W260 Reflector: V-61	Soporte de montaje BEF-W260

*1. Con el reflector V-61
*2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Utilizando una hoja de papel blanca de 400 ☓ 400 mm.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo		Tipo de voltaje universal
Tipo		Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	Sin función de temporizador	VT-4000	VR-1000	VD-130	VD-300
Modelo	Con función de temporizador	VT-4000T	VR-1000T	VD-130T	VD-300T
Distancia de detección		40 metros	0,01 a 10 m* ¹	1,3m * ²	3m * ³
fuente de luz		LED rojo			LED infrarrojo
Tiempo de respuesta		20 ms o menos
Histéresis		-		20% o menos
Ajuste de distancia		Potenciómetro de 1 vuelta (240°)
Indicadores		Indicador de salida (LED naranja), Indicadores de potencia para emisores de tipo barrera (LED rojo)
Sólo modelos con funciones de temporizador		Retardo de encendido y apagado: 0,1 a 10 segundos
Salida de control		Relé 1C * ⁴ 250 VCA 3 A o menos, 30 VCC 3 A o menos
Modo de salida		Fijado a luz encendida
Tipo de conección		Tipo de bloque de terminales (diámetro exterior del cable aplicable: ø6 a ø10 mm), conducto: PF1/2 (JIS B0202)
Resistencia de aislamiento		20 MΩ o más (500 VCC)
Clasificación	Tensión de alimentación	12 a 240 VCC, 24 a 240 VCA 50/60 Hz
Clasificación	El consumo de energía	8,5 VA	5VA
Regulaciones aplicables		Directiva EMC (2004/108/EC), Directiva de bajo voltaje (2006/95/EC)
Estándares aplicables		EN 60947-5-2
Estándares de la empresa		Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente	-25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental	Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux
	Resistencia de voltaje	2700 VCA/minuto
	resistencia de vibracion	10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes	Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección	IP67
Material		Carcasa/Cubierta: ABS (relleno de fibra de vidrio), Lente/Cubierta de lente: PMMA
Peso sin cable		Emisor: 70 g Receptor: 90 g	95 gramos
Accesorios incluidos		Soporte de montaje BEF-W260	Soporte de montaje BEF-W260 Reflector: V-61	Soporte de montaje BEF-W260

*1. Con el reflector V-61
*2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Utilizando una hoja de papel blanca de 400 ☓ 400 mm.
*4. Al conducir la carga inductiva (con una válvula de inducción, contactor electromagnético, etc.) a través del punto de conexión del relé, utilice un dispositivo de absorción de ruido (amortiguador de sobretensiones).
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
• También están disponibles productos certificados para el sistema de certificación obligatorio chino CCC. Contáctenos para más detalles.
