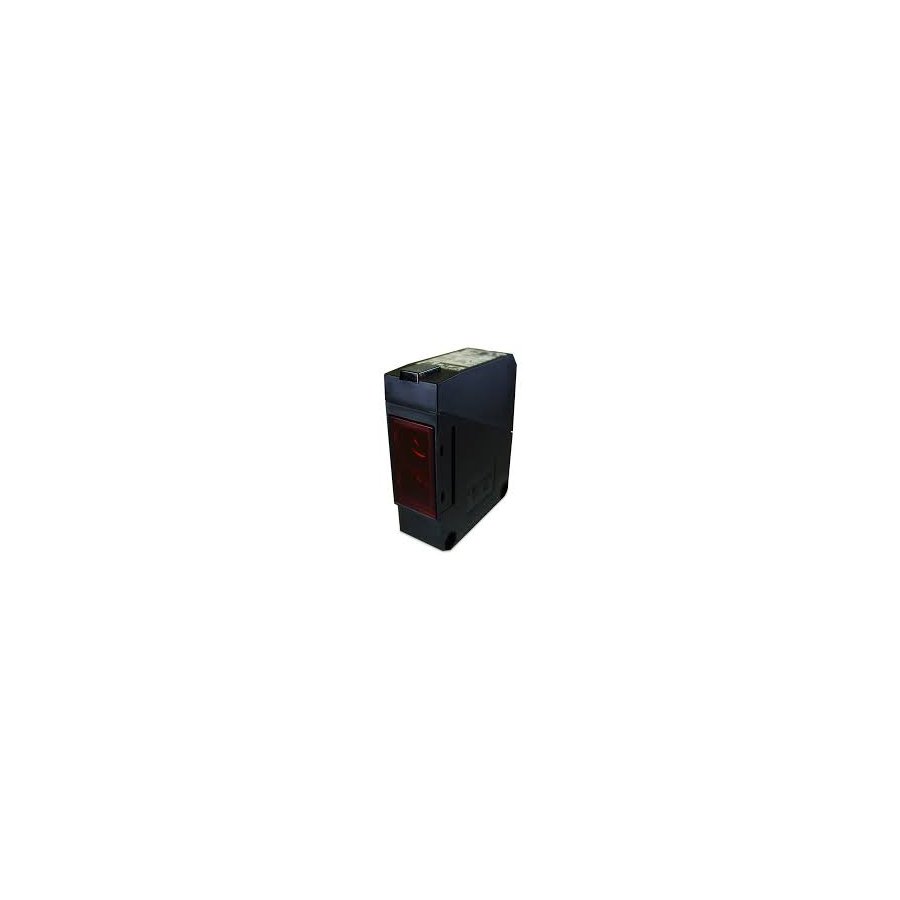

VD-300T Sensores de voltaje universales
VD-300T
Sistema de bloque de terminales de 2 direcciones útil para la instalación.
- Detección de largo alcance, tipo br de haz pasante de 40 m (tipo de voltaje universal)
- Tipos con temporizador de retardo de encendido/apagado incorporado disponibles
- FICHA TECNICA
¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!
| Tipo | Forma | Distancia de detección | Modelo (Tipos con funciones de temporizador mostrados entre paréntesis) |
|
|---|---|---|---|---|
| voltaje universal | Haz pasante |
 |
 |
VT-4000 (VT-4000T) |
| Retro reflectante |
 |
 |
VR-1000 (VR-1000T) |
|

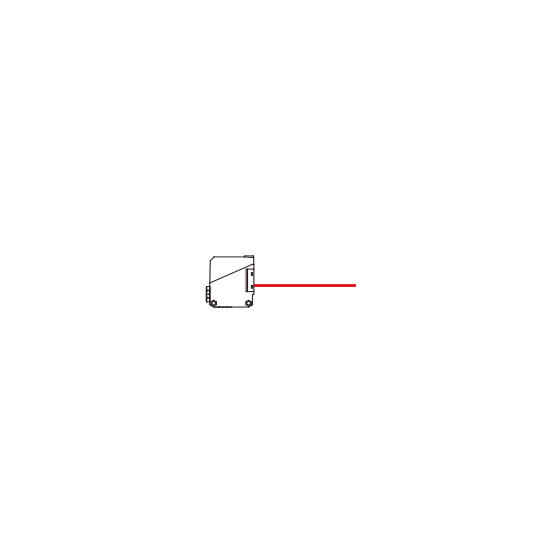

Reflectante difuso |
 |
 |
VD-130 (VD-130T) |
|
 |
VD-300 (VD-300T) |
|||
| Tipo | Forma | Distancia de detección | Modelo (Tipos con funciones de temporizador mostrados entre paréntesis) |
||
|---|---|---|---|---|---|
| tipo NPN | tipo PNP | ||||
| Energía DC | Haz pasante |
|
 |
VT-3000N | VT-3000P |
| Retro reflectante |
|
 |
VR-800N | VR-800P | |
Reflectante difuso |
|
 |
VD-100N | VD-100P | |
 |
VD-250N | VD-250P | |||
Especificaciones
| Tipo | Tipo de alimentación CC | |||||
|---|---|---|---|---|---|---|
| Tipo de barrera | Tipo retrorreflectante | Tipo reflectante difuso | ||||
| Modo | PNP | Sin función de temporizador | VT-3000N | VR-800N | VD-100N | VD-250N |
| Con función de temporizador | - | |||||
| PNP | Sin función de temporizador | VT-3000P | VR-800P | VD-100P | VD-250P | |
| Con función de temporizador | - | |||||
| Distancia de detección | 30 metros | 0,01 a 8 m* 1 | 1m* 2 | 2,5 m* 3 | ||
| Fuente de luz | LED rojo | LED infrarrojo | ||||
| Tiempo de respuesta | 1,5 ms o menos | 5 ms o menos | ||||
| Histéresis | - | 20% o menos | ||||
| Ajuste de distancia | Potenciómetro de 1 vuelta (240°) | |||||
| Indicadores | Indicador de salida (LED naranja), Indicadores de potencia para emisores de tipo barrera (LED rojo) |
|||||
| Salida de control | NPN/PNP Colector abierto Máx. 100 mA/30 VCC | |||||
| Modo de salida | Interruptor de selección de encendido de luz/encendido oscuro | |||||
| Entrada de prueba | Equipado | |||||
| Tipo de conección | Tipo de bloque de terminales (diámetro exterior del cable aplicable: ø6 a ø10 mm), conducto: PF1/2 (JIS B0202) | |||||
| Resistencia de aislamiento | 20 MΩ o más (500 VCC) | |||||
| Clasificación | Tensión de alimentación | 10 a 30 VCC, incluido 10% de ondulación (pp) | ||||
| Consumo actual | 35 mA o menos | |||||
| Regulaciones aplicables | Directiva EMC (2004/108/CE) | |||||
| Estándares aplicables | EN 60947-5-2 | |||||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | |||||
| Resistencia ambiental | Temperatura/humedad ambiente | -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | ||||
| iluminancia ambiental | Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux | |||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
|||||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z |
|||||
| Grado de protección | IP67 | |||||
| Material | Carcasa/Cubierta: ABS (relleno de fibra de vidrio), Lente/Cubierta de lente: PMMA | |||||
| Peso sin cable | Emisor: 70 g Receptor: 90 g | 95 gramos | ||||
| Accesorios incluidos | Soporte de montaje BEF-W260 |
Soporte de montaje BEF-W260 Reflector: V-61 |
Soporte de montaje BEF-W260 | |||
*1. Con el reflector V-61
*2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Utilizando una hoja de papel blanca de 400 ☓ 400 mm.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
| Tipo | Tipo de voltaje universal | ||||
|---|---|---|---|---|---|
| Tipo de barrera | Tipo retrorreflectante | Tipo reflectante difuso | |||
| Modelo | Sin función de temporizador | VT-4000 | VR-1000 | VD-130 | VD-300 |
| Con función de temporizador | VT-4000T | VR-1000T | VD-130T | VD-300T | |
| Distancia de detección | 40 metros | 0,01 a 10 m* 1 | 1,3m * 2 | 3m * 3 | |
| fuente de luz | LED rojo | LED infrarrojo | |||
| Tiempo de respuesta | 20 ms o menos | ||||
| Histéresis | - | 20% o menos | |||
| Ajuste de distancia | Potenciómetro de 1 vuelta (240°) | ||||
| Indicadores | Indicador de salida (LED naranja), Indicadores de potencia para emisores de tipo barrera (LED rojo) |
||||
| Sólo modelos con funciones de temporizador | Retardo de encendido y apagado: 0,1 a 10 segundos | ||||
| Salida de control | Relé 1C * 4 250 VCA 3 A o menos, 30 VCC 3 A o menos | ||||
| Modo de salida | Fijado a luz encendida | ||||
| Tipo de conección | Tipo de bloque de terminales (diámetro exterior del cable aplicable: ø6 a ø10 mm), conducto: PF1/2 (JIS B0202) | ||||
| Resistencia de aislamiento | 20 MΩ o más (500 VCC) | ||||
| Clasificación | Tensión de alimentación | 12 a 240 VCC, 24 a 240 VCA 50/60 Hz | |||
| El consumo de energía | 8,5 VA | 5VA | |||
| Regulaciones aplicables | Directiva EMC (2004/108/EC), Directiva de bajo voltaje (2006/95/EC) | ||||
| Estándares aplicables | EN 60947-5-2 | ||||
| Estándares de la empresa | Resistencia al ruido: Feilen Nivel 3 aprobado | ||||
Resistencia ambiental |
Temperatura/humedad ambiente | -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación) | |||
| iluminancia ambiental | Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux | ||||
| Resistencia de voltaje | 2700 VCA/minuto | ||||
| resistencia de vibracion | 10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z. |
||||
| Resistencia a los golpes | Aprox. 50 G (500 m/s2 ) ; 3 veces en cada una de las direcciones X, Y y Z |
||||
| Grado de protección | IP67 | ||||
| Material | Carcasa/Cubierta: ABS (relleno de fibra de vidrio), Lente/Cubierta de lente: PMMA | ||||
| Peso sin cable | Emisor: 70 g Receptor: 90 g | 95 gramos | |||
| Accesorios incluidos | Soporte de montaje BEF-W260 |
Soporte de montaje BEF-W260 Reflector: V-61 |
Soporte de montaje BEF-W260 |
||
*1. Con el reflector V-61
*2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Utilizando una hoja de papel blanca de 400 ☓ 400 mm.
*4. Al conducir la carga inductiva (con una válvula de inducción, contactor electromagnético, etc.) a través del punto de conexión del relé, utilice un dispositivo de absorción de ruido (amortiguador de sobretensiones).
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
• También están disponibles productos certificados para el sistema de certificación obligatorio chino CCC. Contáctenos para más detalles.
