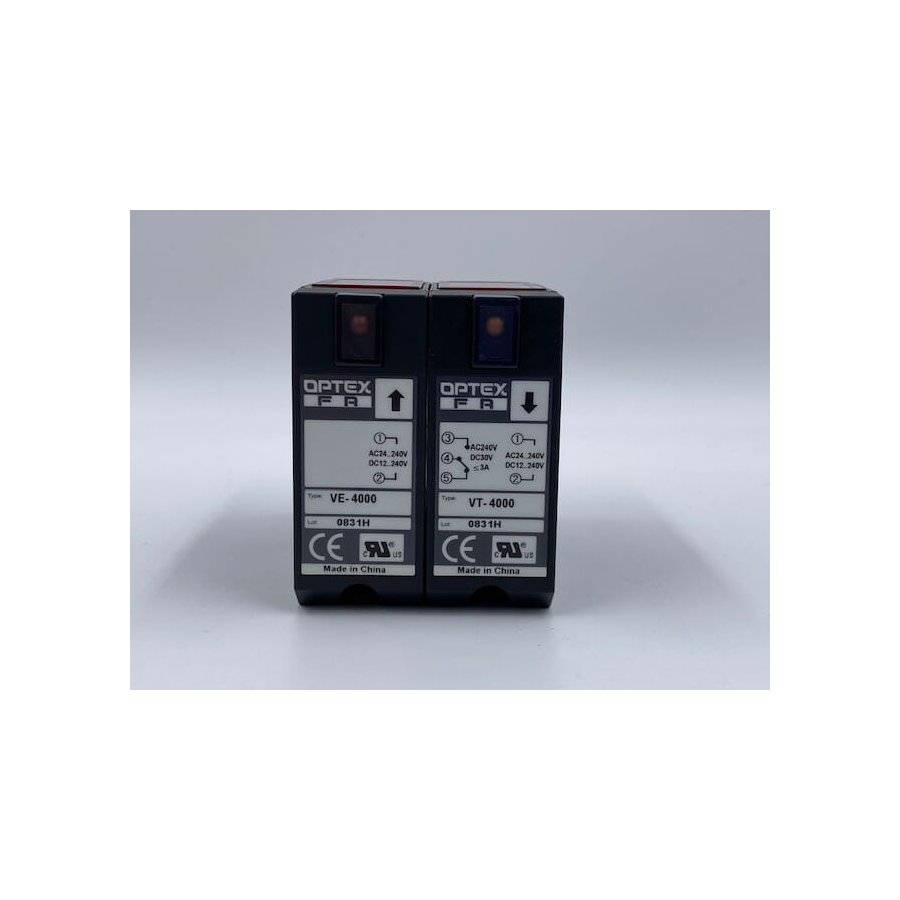

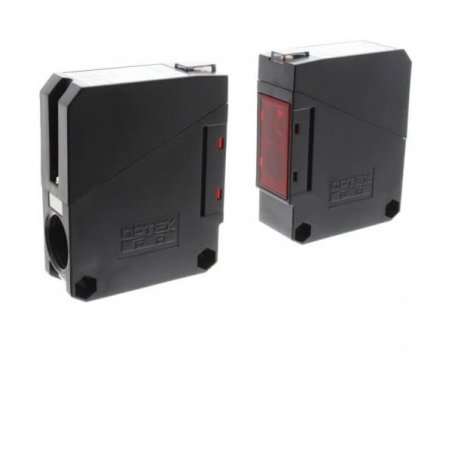

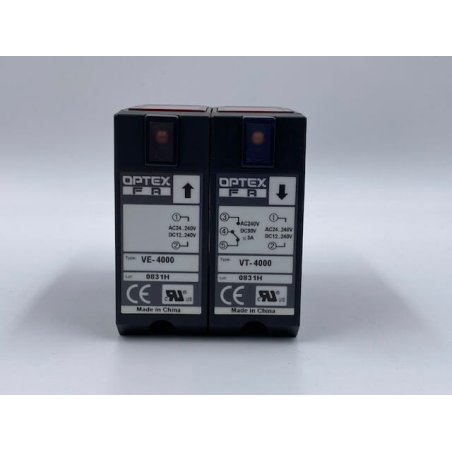

VT-4000T Sensores de voltaje universales

0 Reseñas(s)
VT-4000T

Sistema de bloque de terminales de 2 direcciones útil para la instalación.

  • Detección de largo alcance, tipo br de haz pasante de 40 m (tipo de voltaje universal)
  • Tipos con temporizador de retardo de encendido/apagado incorporado disponibles
  • FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

OPTEX
Cotizar
Tipo Forma Distancia de detección Modelo
(Tipos con funciones de temporizador mostrados entre paréntesis)
voltaje universal
Haz pasante		 lineup_v2_l_01.png lineup_v2_r_01.png VT-4000
(VT-4000T)

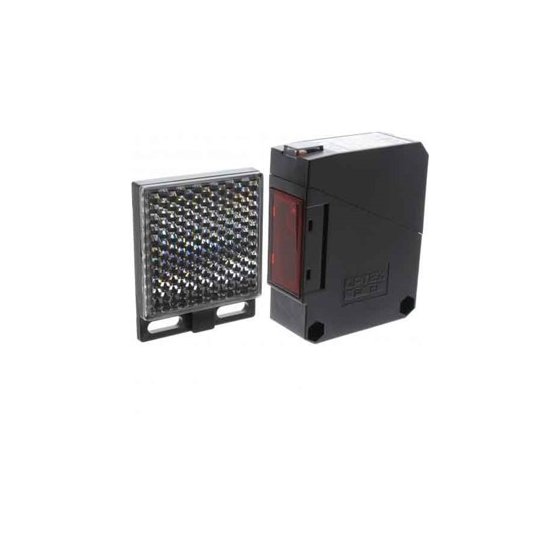

Retro

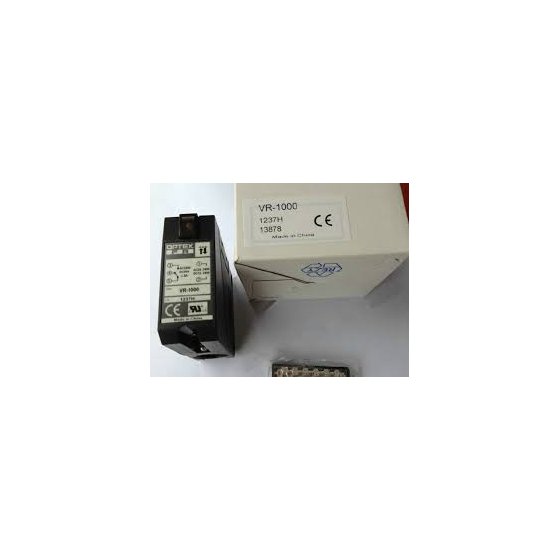

reflectante		 lineup_v2_l_02.png lineup_v2_r_02.png VR-1000
(VR-1000T)

Reflectante difuso		 lineup_v2_l_03.png lineup_v2_r_03.png VD-130
(VD-130T)
lineup_v2_r_04.png VD-300
(VD-300T)
Tipo Forma Distancia de detección Modelo
(Tipos con funciones de temporizador mostrados entre paréntesis)
tipo NPN tipo PNP
Energía DC
Haz pasante		 lineup_v2_l_01.png lineup_v2_r_05.png VT-3000N VT-3000P
Retro
reflectante		 lineup_v2_l_02.png lineup_v2_r_06.png VR-800N VR-800P

Reflectante difuso		 lineup_v2_l_03.png lineup_v2_r_07.png VD-100N VD-100P
lineup_v2_r_08.png VD-250N VD-250P

Especificaciones

Tipo Tipo de alimentación CC
Tipo de barrera Tipo retrorreflectante Tipo reflectante difuso
Modo PNP Sin función de temporizador VT-3000N VR-800N VD-100N VD-250N
Con función de temporizador -
PNP Sin función de temporizador VT-3000P VR-800P VD-100P VD-250P
Con función de temporizador -
Distancia de detección 30 metros 0,01 a 8 m* 1 1m* 2 2,5 m* 3
Fuente de luz LED rojo LED infrarrojo
Tiempo de respuesta 1,5 ms o menos 5 ms o menos
Histéresis - 20% o menos
Ajuste de distancia Potenciómetro de 1 vuelta (240°)
Indicadores Indicador de salida (LED naranja),
Indicadores de potencia para emisores de tipo barrera (LED rojo)
Salida de control NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Interruptor de selección de encendido de luz/encendido oscuro
Entrada de prueba Equipado
Tipo de conección Tipo de bloque de terminales (diámetro exterior del cable aplicable: ø6 a ø10 mm), conducto: PF1/2 (JIS B0202)
Resistencia de aislamiento 20 MΩ o más (500 VCC)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 35 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 50 G (500 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Carcasa/Cubierta: ABS (relleno de fibra de vidrio), Lente/Cubierta de lente: PMMA
Peso sin cable Emisor: 70 g Receptor: 90 g 95 gramos

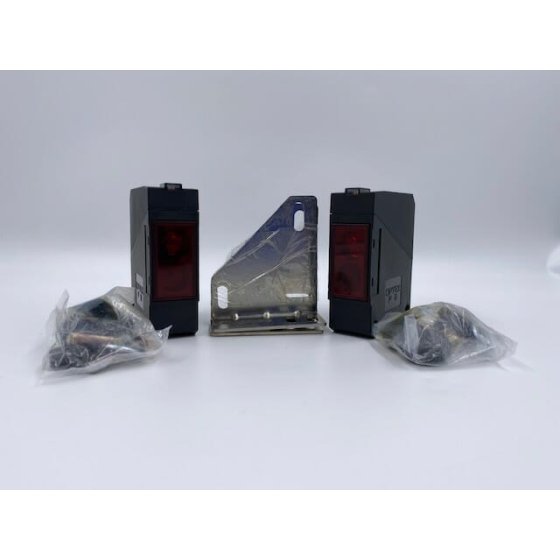

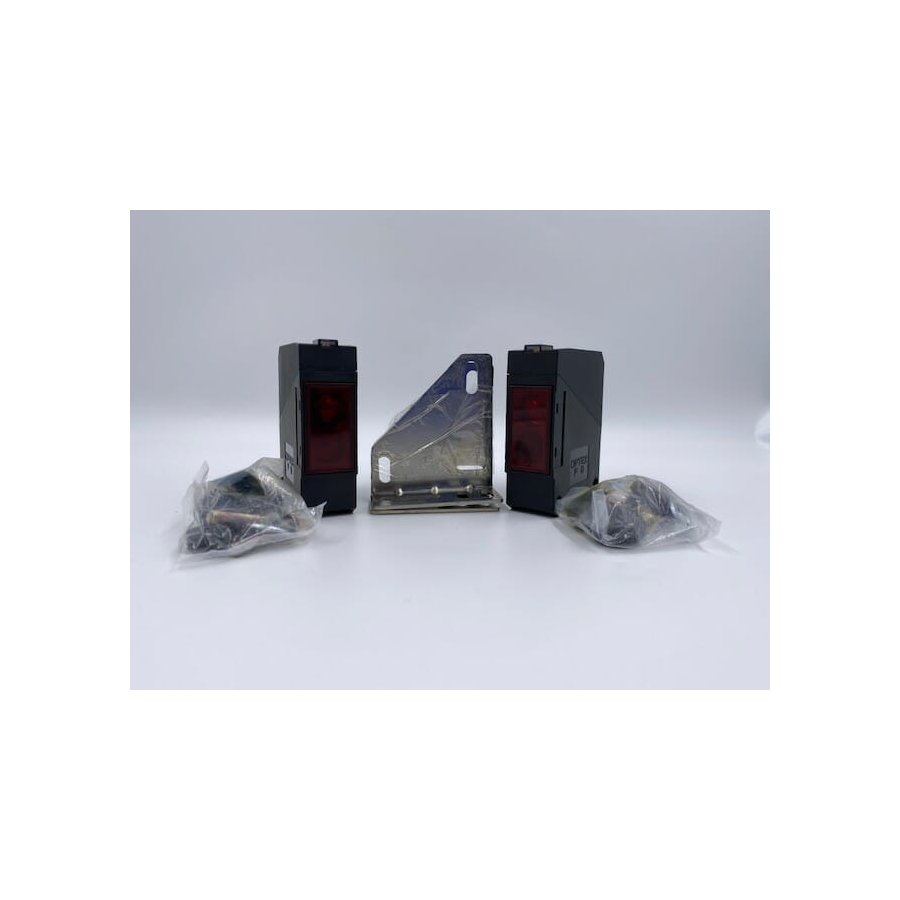

Accesorios incluidos Soporte de montaje
BEF-W260		 Soporte de montaje BEF-W260
Reflector: V-61		 Soporte de montaje BEF-W260

*1. Con el reflector V-61
*2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Utilizando una hoja de papel blanca de 400 ☓ 400 mm.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo Tipo de voltaje universal
Tipo de barrera Tipo retrorreflectante Tipo reflectante difuso
Modelo Sin función de temporizador VT-4000 VR-1000 VD-130 VD-300
Con función de temporizador VT-4000T VR-1000T VD-130T VD-300T
Distancia de detección 40 metros 0,01 a 10 m* 1 1,3m * 2 3m * 3
fuente de luz LED rojo LED infrarrojo
Tiempo de respuesta 20 ms o menos
Histéresis - 20% o menos
Ajuste de distancia Potenciómetro de 1 vuelta (240°)
Indicadores Indicador de salida (LED naranja),
Indicadores de potencia para emisores de tipo barrera (LED rojo)
Sólo modelos con funciones de temporizador Retardo de encendido y apagado: 0,1 a 10 segundos
Salida de control Relé 1C * 4 250 VCA 3 A o menos, 30 VCC 3 A o menos
Modo de salida Fijado a luz encendida
Tipo de conección Tipo de bloque de terminales (diámetro exterior del cable aplicable: ø6 a ø10 mm), conducto: PF1/2 (JIS B0202)
Resistencia de aislamiento 20 MΩ o más (500 VCC)
Clasificación Tensión de alimentación 12 a 240 VCC, 24 a 240 VCA 50/60 Hz
El consumo de energía 8,5 VA 5VA
Regulaciones aplicables Directiva EMC (2004/108/EC), Directiva de bajo voltaje (2006/95/EC)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado

Resistencia ambiental		 Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux o menos, Lámpara incandescente: 3.000 lux
Resistencia de voltaje 2700 VCA/minuto
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 50 G (500 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Carcasa/Cubierta: ABS (relleno de fibra de vidrio), Lente/Cubierta de lente: PMMA
Peso sin cable Emisor: 70 g Receptor: 90 g 95 gramos
Accesorios incluidos Soporte de montaje
BEF-W260		 Soporte de montaje BEF-W260
Reflector: V-61		 Soporte de montaje
BEF-W260

*1. Con el reflector V-61
*2. Utilizando una hoja de papel blanca de 200 ☓ 200 mm.
*3. Utilizando una hoja de papel blanca de 400 ☓ 400 mm.
*4. Al conducir la carga inductiva (con una válvula de inducción, contactor electromagnético, etc.) a través del punto de conexión del relé, utilice un dispositivo de absorción de ruido (amortiguador de sobretensiones).
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
• También están disponibles productos certificados para el sistema de certificación obligatorio chino CCC. Contáctenos para más detalles.
