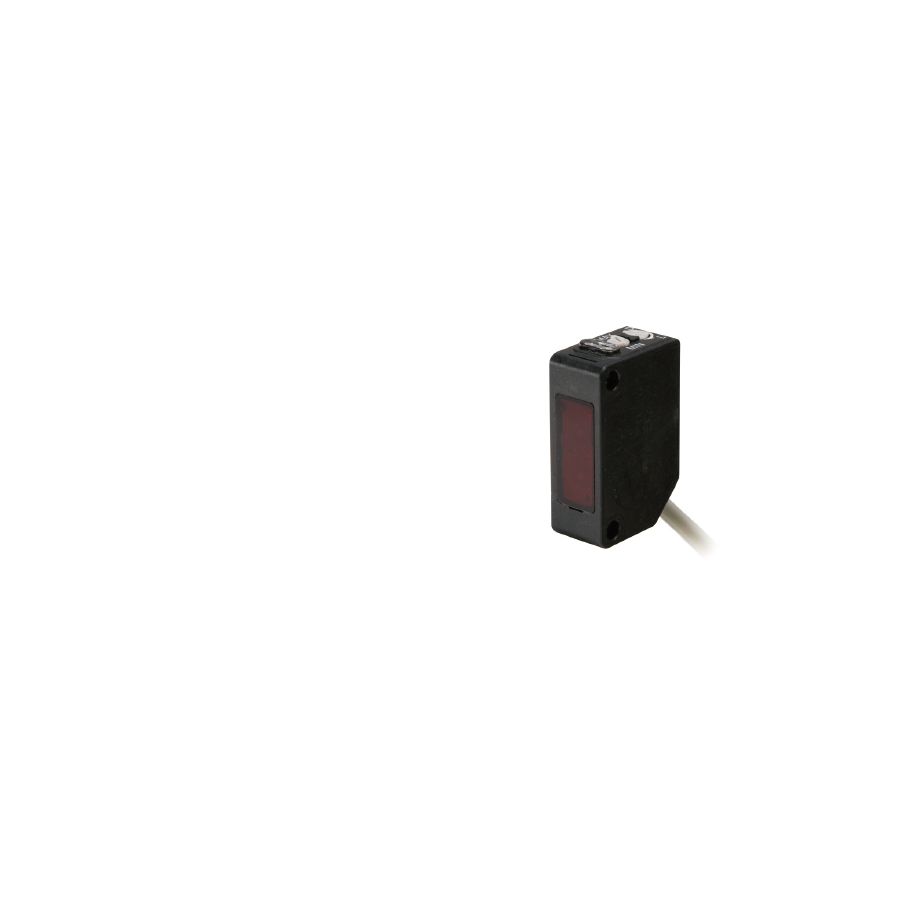

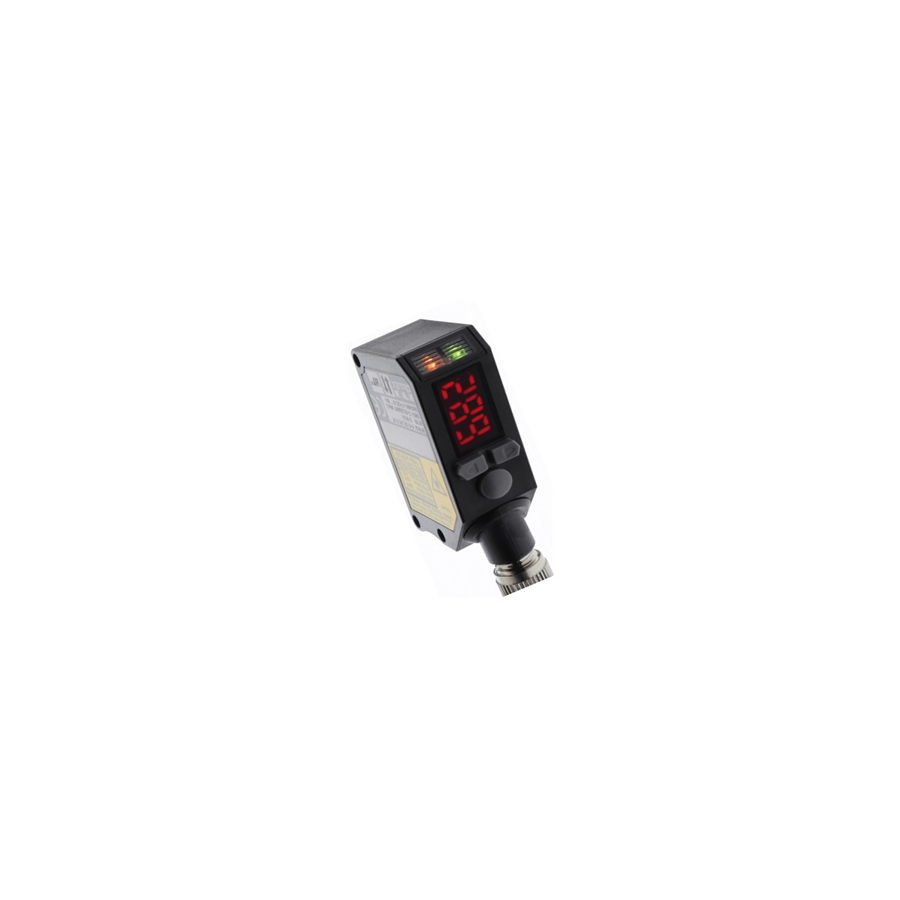

Z2D-80CN4 Sensores de tamaño estándar

0 Reseñas(s)

Referencia Z2D-80CN4

Rentable y ecológico

Precio bajo logrado al equipar nuestro exclusivo Opto-ASIC
Emplea una fuente de luz LED roja de 4 elementos recientemente desarrollada
Consumo de corriente ultrabajo
Indicadores y panel de operación fáciles de ver
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Distancia de detección	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Distancia de detección	tipo NPN	tipo PNP
Tipo de barrera			Z2T-2000N (Z2T-2000CN4)	Z2T-2000P (Z2T-2000CP4)
Tipo retrorreflectante			Z2R-400N (Z2R-400CN4)	Z2R-400P (Z2R-400CP4)
Tipo reflectante difuso			Z2D-80N (Z2D-80CN4)	Z2D-80P (Z2D-80CP4)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo			Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modo	PNP	Tipo de cable	Z2T-2000N	Z2R-400N	Z2D-80N
	PNP	Tipo de conector	Z2T-2000CN4	Z2R-400CN4	Z2D-80CN4
	PNP	Tipo de cable	Z2T-2000P	Z2R-400P	Z2D-80P
	PNP	Tipo de conector	Z2T-2000CP4	Z2R-400CP4	Z2D-80CP4
Distancia de detección			25 metros	0,01 a 4,4 m* ¹	0 a 1 m* ²
Fuente de luz			LED rojo de 4 elementos, longitud de onda 640 nm
Tamaño del punto			Aprox. ø1000 mm (a una distancia de 25 m)	Aprox. ø220 mm (a una distancia de 4,4 m)	Aprox. ø140 mm (a una distancia de 1 m)
Tiempo de respuesta			500 μs o menos
Histéresis			-	-	20% máx.
Ajuste de distancia			potenciómetro de 1 vuelta
Indicadores			Indicador de salida: LED naranja, Indicador de estabilidad: LED verde (no hay indicador equipado en el emisor de tipo barrera)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección			Tipo de cable: Longitud del cable: 2 m ø3,8 mm Tipo de conector: M8, 4 pines
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		Emisor: 11 mA o menos Receptor: 8 mA o menos	13 mA o menos	15 mA o menos
Regulaciones aplicables	CEM		Directiva EMC (2014/30/UE)
Regulaciones aplicables	Ambiente		Directiva RoHS (2011/65/UE), China RoHS (Orden MIIT nº 32)
Estándares aplicables			EN 60947-5-2, CEI 60825-1
Certificación NRTL			Componentes reconocidos por UL. Interruptor de proximidad certificado para EE. UU. y Canadá.
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 4 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55°C (sin congelación) / 35 a 85% RH (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 100 G (1000 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa: ABS (relleno de fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable			Aprox. 10 gramos
Accesorios incluidos			Soporte de montaje: BEF-W100-B * ³	Soporte de montaje: BEF-W100-B * ³ Reflector: V-61	Soporte de montaje: BEF-W100-B * ³

*1 Cuando se utiliza el reflector V-61
*2 Usando una hoja de papel blanca de 100 × 100 mm.
*3 El soporte de montaje BEF-W100-A se incluye con el tipo de conector.
