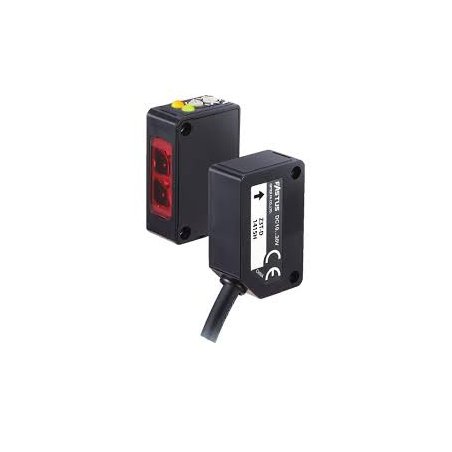

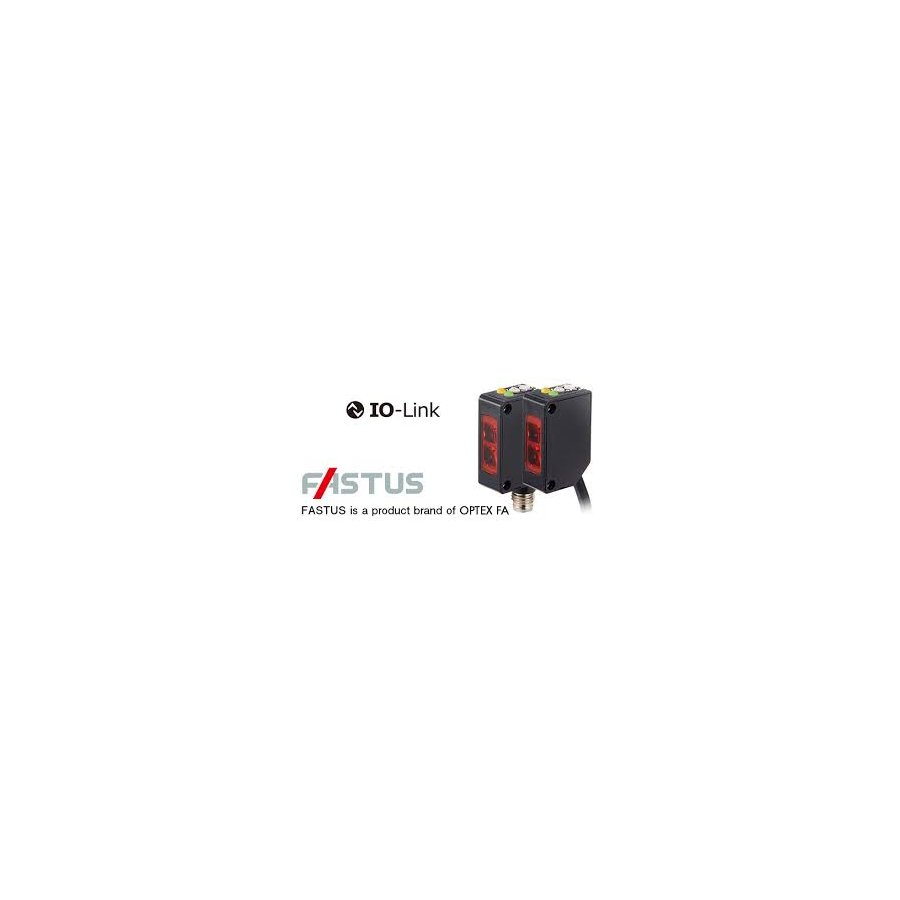

Z3D-L09P Sensores de tamaño estándar

0 Reseñas(s)

Referencia Z3D-L09P

Sensor estándar de la industria

La distancia de detección más larga de su clase es de 25 m*
Zona muerta significativamente reducida
Indicadores visibles desde cualquier ángulo.
NUEVO MODELO
Nueva línea de tipos de barrera con LED IR de alta potencia
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Apariencia	Distancia de detección	Modelo (Los modelos entre paréntesis son tipos de conectores）
Tipo	Apariencia	Distancia de detección	tipo NPN	tipo PNP
barrera			Z3T-2500N (Z3T-2500CN4)	Z3T-2500P (Z3T-2500CP4)
Haz de barrera con LED IR			Z3T-2500NIR	−
Retrorreflectante*			Z3R-400N (Z3R-400CN4)	Z3R-400P (Z3R-400CP4)
Reflectante difuso			Z3D-100N (Z3D-100CN4)	Z3D-100P (Z3D-100CP4)
Reflectante difuso limitado			Z3D-L09N (Z3D-L09CN4)	Z3D-L09P (Z3D-L09CP4)
Reflectante difuso gran angular			Z3D-W20N (Z3D-W20CN4)	Z3D-W20P (Z3D-W20CP4)
Detección de objetos transparentes			Z3R-Q200N (Z3R-Q200CN4)	Z3R-Q200P (Z3R-Q200CP4)

•No se incluye un soporte de montaje. Si es necesario, compre por separado.
•No se incluye un reflector con el tipo retrorreflectante. Compre un reflector opcional por separado.
•Para el tipo de conector, compre un cable conector opcional por separado.

Especificaciones

Tipo			barrera		Retro reflectante	Reflectante difuso	Reflectante difuso limitado	Reflectante difuso gran angular
Modelo	PNP	Cable	Z3T-2500NIR	Z3T-2500N	Z3R-400N	Z3D-100N	Z3D-L09N	Z3D-W20N
	PNP	Conector	ー	Z3T-2500CN4	Z3R-400CN4	Z3D-100CN4	Z3D-L09CN4	Z3D-W20CN4
	PNP	Cable	ー	Z3T-2500P	Z3R-400P	Z3D-100P	Z3D-L09P	Z3D-W20P
	PNP	Conector	ー	Z3T-2500CP4	Z3R-400CP4	Z3D-100CP4	Z3D-L09CP4	Z3D-W20CP4
Distancia de detección			25 metros		0,01 a 4 m* ¹	0 a 1 m* ²	10 a 90 mm* ³	1 a 200 mm* ⁴
Fuente de luz			LED infrarrojo, longitud de onda 850 nm	LED rojo de 4 elementos, longitud de onda 632 nm
Tamaño del punto			Aprox. ø1400 mm a 25 m	Aprox. ø1800 mm a 25 m	Aprox. ø280 mm a 4 m	Aprox. ø75 mm a 1 m	Aprox. ø8 mm a 90 mm	Aprox. □45 mm a 50 mm
Tiempo de respuesta			500 μs o menos
Histéresis			-	-	-	Máx. 20%	Máx. 10%	Máx. 20%
Ajuste de sensibilidad			potenciómetro de 1 vuelta
Indicadores			Indicador de salida: LED naranja, Indicador de estabilidad: LED verde (no hay indicador equipado en el emisor de tipo barrera)
Salida de control			NPN/PNP Colector abierto 100 mA/30 VCC Máx.
Modo de salida			Luz encendida, oscuridad encendida seleccionable mediante interruptor.
Conexión			Tipo de cable: 2 m de largo, ø3,8 mm (Radio de curvatura mínimo: 15,2 mm (cuando está fijado en su lugar))
Conexión			-	Tipo de conector: M8, 4 pines
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		Emisor: 20 mA o menos Receptor: 15 mA o menos		20 mA o menos	25 mA o menos	20 mA o menos	20 mA o menos
Regulaciones aplicables	CEM		2014/30/UE
Regulaciones aplicables	Ambiente		Directiva RoHS (2011/65/EU), China RoHS (Orden MIIT No. 32)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-25 a 55 ℃/35 a 85 % RH (sin condensación ni congelación)
	iluminancia ambiental		Luz solar: 10.000 lux, Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; Doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 100 G (1000 m/s ² ) 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa: ABS, Cubierta frontal: PMMA
Peso sin cable			Aprox. 10 gramos
Artículos incluidos			Manual de instrucciones

*1. Con el reflector V-61
*2. Papel blanco 200 mm × 200 mm.
*3. Papel blanco 100 mm × 100 mm.
*4. Papel blanco 300 mm × 300 mm.
● Las especificaciones están sujetas a cambios sin previo aviso. Gracias por su comprensión.
