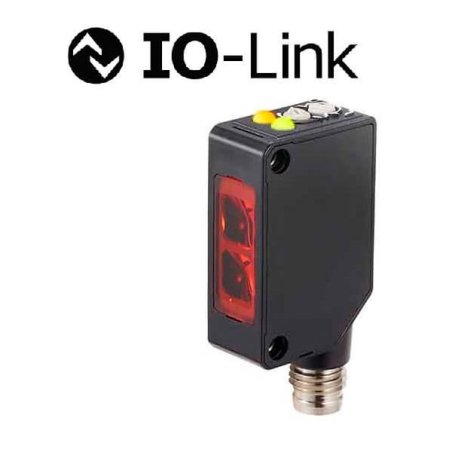

Z4D-100CP4 Sensores incorporados del amplificador de tamaño estándar

0 Reseñas(s)

Referencia Z4D-100CP4

Sensores estándar de la industria compatibles con IO-Link

Sensores integrados con amplificador de tamaño estándar de la industria
Compatible con IO-Link: conectable a varias redes de campo a través de IO-Link Master
Resistencia mejorada a la iluminación ambiental contra la luz solar, luces incandescentes y LED.
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Apariencia	Distancia de detección	Modelo (Los modelos entre paréntesis son tipos de conectores）
Tipo	Apariencia	Distancia de detección	tipo NPN	tipo PNP

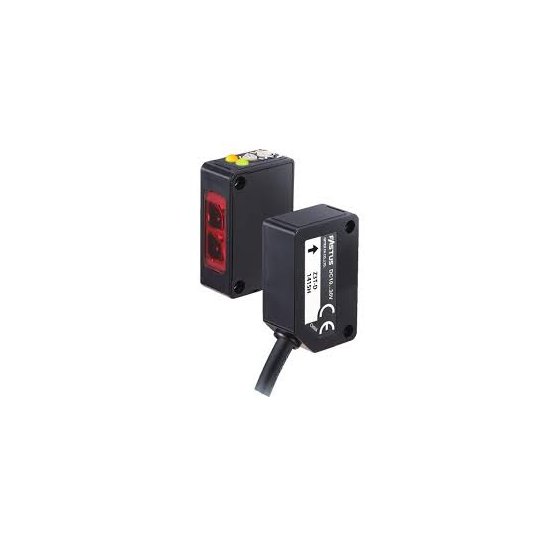

barrera			Z4T-2500N (Z4T-2500CN4)	Z4T-2500P (Z4T-2500CP4)
Retro reflectante			Z4R-400N (Z4R-400CN4)	Z4R-400P (Z4R-400CP4)
Reflectante difuso			Z4D-100N (Z4D-100CN4)	Z4D-100P (Z4D-100CP4)
Reflectante difuso limitado			Z4D-L09N (Z4D-L09CN4)	Z4D-L09P (Z4D-L09CP4)

● Para el tipo de conector, compre un cable conector opcional.

Especificaciones

Tipo			barrera	Retro reflectante	Reflectante difuso	Reflectante difuso limitado
Modelo	PNP	Cable	Z4T-2500N	Z4R-400N	Z4D-100N	Z4D-L09N
	PNP	Conector	Z4T-2500CN4	Z4R-400CN4	Z4D-100CN4	Z4D-L09CN4
	PNP	Cable	Z4T-2500P	Z4R-400P	Z4D-100P	Z4D-L09P
	PNP	Conector	Z4T-2500CP4	Z4R-400CP4	Z4D-100CP4	Z4D-L09CP4
Distancia de detección			25 metros	0,01 a 4m ^*1	0 a 1m ^*2	10 a 90 mm ^*3
Fuente de luz			LED rojo de 4 elementos, Longitud de onda: 632 nm
Tamaño del punto			Aprox. ø1800 mm a 25 m	Aprox. ø280 mm a 4 m	Aprox. ø75 mm a 1 m	Aprox. ø8 mm a 90 mm
Tiempo de respuesta			500 μs o menos	550 µs o menos
Histéresis			-	-	Máx. 20 %	Máx. 10 %
Ajuste de sensibilidad			potenciómetro de 1 vuelta
Indicadores			Indicador de salida (LED naranja), indicador de estabilidad (LED verde) (no hay indicador equipado en el emisor de tipo barrera)
Salida de control			NPN/PNP Colector abierto, Máx. 100 mA / 30 VCC, tensión residual 1,8 V máx.
Modo de salida			Luz encendida, oscuridad encendida seleccionable mediante interruptor.
Especificación de enlace IO			Ver. 1.1, Velocidad en baudios: COM3 (230,4 kbps), Número de bytes de datos de entrada del proceso: 2 bytes, Tiempo de ciclo mínimo: 0,5 ms
Conexión			Tipo de cable: 2 m de largo, ø3,8 mm (Radio de curvatura mínimo: 15,2 mm (cuando se fija en su lugar)) Tipo de conector: M8 de 4 pines
Clasificación	Tensión de alimentación		Modo IO-Link: de 18 a 30 VCC, modo SIO: de 10 a 30 VCC, incluido un 10 % de ondulación (pp)
Clasificación	Consumo actual ^*4		Emisor: 14 mA o menos Receptor: 20 mA o menos	20 mA o menos	20 mA o menos	20 mA o menos
Regulaciones aplicables	CEM		Directiva EMC (2014/30/UE)
Regulaciones aplicables	Ambiente		Directiva RoHS (2011/65/EU), China RoHS (Orden MIIT No. 32)
Estándares aplicables			EN 60947-5-2
Certificación NRTL			Componentes reconocidos por UL, interruptor de proximidad certificado para EE. UU. y Canadá
Resistencia ambiental	Temperatura/humedad ambiente		-25 a +55 ℃/35 a 85 % RH (sin condensación ni congelación)
	iluminancia ambiental		Luz solar: 50.000 lux o menos, Lámpara incandescente: 5.000 lux o menos
	Temperatura/humedad de almacenamiento		-40 a +70 ℃/35 a 95 % RH (sin condensación ni congelación)
	resistencia de vibracion		10 a 55 Hz, doble amplitud 1,5 mm, 2 horas en cada una de las direcciones X, Y y Z
	Resistencia a los golpes		Aprox. 100 G (1000 m/s ² ), 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa: ABS, Cubierta frontal: PMMA
Peso sin cable			Aprox. 10 gramos
Artículos incluidos			Manual de instrucciones

*1. Con el reflector V-61.
*2. Papel blanco 200 mm × 200 mm
*3. Papel blanco 100 mm × 100 mm
*4. Sin incluir la corriente de carga de salida de control.
● Las especificaciones están sujetas a cambios sin previo aviso. Gracias por su comprensión.
