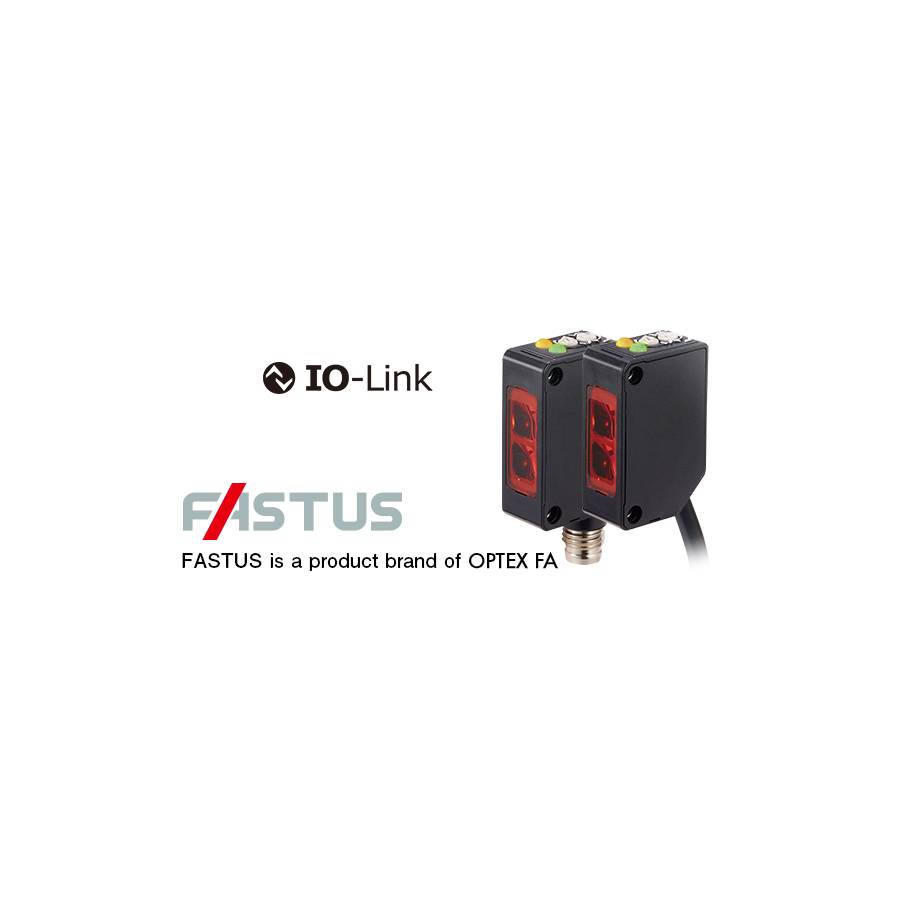

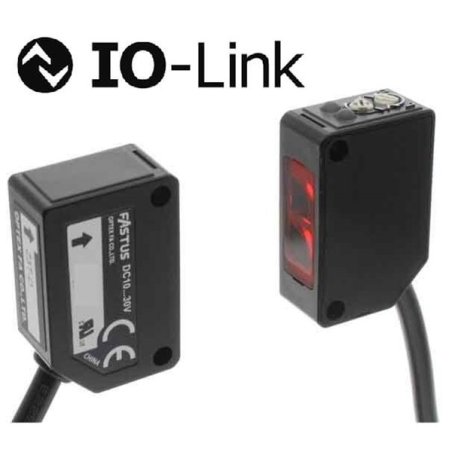

Z4T-2500P Sensores incorporados del amplificador de tamaño estándar

0 Reseñas(s)
Z4T-2500P

Sensores estándar de la industria compatibles con IO-Link

  • Sensores integrados con amplificador de tamaño estándar de la industria
  • Compatible con IO-Link: conectable a varias redes de campo a través de IO-Link Master
  • Resistencia mejorada a la iluminación ambiental contra la luz solar, luces incandescentes y LED.
  • FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

OPTEX
Cotizar
Tipo Apariencia Distancia de detección Modelo
(Los modelos entre paréntesis son tipos de conectores）
tipo NPN tipo PNP
barrera lineup_l_01.png lineup_r_01.png Z4T-2500N
(Z4T-2500CN4)		 Z4T-2500P
(Z4T-2500CP4)
Retro reflectante lineup_l_02.png lineup_r_02.png Z4R-400N
(Z4R-400CN4)		 Z4R-400P
(Z4R-400CP4)
Reflectante difuso lineup_l_03.png lineup_r_03.png Z4D-100N
(Z4D-100CN4)		 Z4D-100P
(Z4D-100CP4)

Reflectante difuso limitado		 lineup_l_04.png lineup_r_04.png Z4D-L09N
(Z4D-L09CN4)		 Z4D-L09P
(Z4D-L09CP4)

● Para el tipo de conector, compre un cable conector opcional.

Especificaciones

Tipo barrera Retro reflectante Reflectante difuso Reflectante difuso limitado
Modelo PNP Cable Z4T-2500N Z4R-400N Z4D-100N Z4D-L09N
Conector Z4T-2500CN4 Z4R-400CN4 Z4D-100CN4 Z4D-L09CN4
PNP Cable Z4T-2500P Z4R-400P Z4D-100P Z4D-L09P
Conector Z4T-2500CP4 Z4R-400CP4 Z4D-100CP4 Z4D-L09CP4
Distancia de detección 25 metros 0,01 a 4m *1 0 a 1m *2 10 a 90 mm *3
Fuente de luz LED rojo de 4 elementos, Longitud de onda: 632 nm
Tamaño del punto Aprox. ø1800 mm
a 25 m		 Aprox. ø280 mm
a 4 m		 Aprox. ø75 mm
a 1 m		 Aprox. ø8 mm
a 90 mm
Tiempo de respuesta 500 μs o menos 550 µs o menos
Histéresis - - Máx. 20 % Máx. 10 %
Ajuste de sensibilidad potenciómetro de 1 vuelta
Indicadores Indicador de salida (LED naranja), indicador de estabilidad (LED verde)
(no hay indicador equipado en el emisor de tipo barrera)
Salida de control NPN/PNP Colector abierto, Máx. 100 mA / 30 VCC,
tensión residual 1,8 V máx.
Modo de salida Luz encendida, oscuridad encendida seleccionable mediante interruptor.
Especificación de enlace IO Ver. 1.1, Velocidad en baudios: COM3 (230,4 kbps),
Número de bytes de datos de entrada del proceso: 2 bytes,
Tiempo de ciclo mínimo: 0,5 ms
Conexión Tipo de cable: 2 m de largo, ø3,8 mm
(Radio de curvatura mínimo: 15,2 mm (cuando se fija en su lugar))
Tipo de conector: M8 de 4 pines
Clasificación Tensión de alimentación Modo IO-Link: de 18 a 30 VCC,
modo SIO: de 10 a 30 VCC, incluido un 10 % de ondulación (pp)

Consumo actual *4		 Emisor: 14 mA o menos
Receptor: 20 mA o menos		 20 mA o menos 20 mA o menos 20 mA o menos

Regulaciones aplicables		 CEM Directiva EMC (2014/30/UE)
Ambiente Directiva RoHS (2011/65/EU), China RoHS (Orden MIIT No. 32)
Estándares aplicables EN 60947-5-2
Certificación NRTL Componentes reconocidos por UL,
interruptor de proximidad certificado para EE. UU. y Canadá

Resistencia ambiental		 Temperatura/humedad ambiente -25 a +55 ℃/35 a 85 % RH (sin condensación ni congelación)
iluminancia ambiental Luz solar: 50.000 lux o menos, Lámpara incandescente: 5.000 lux o menos
Temperatura/humedad de almacenamiento -40 a +70 ℃/35 a 95 % RH (sin condensación ni congelación)
resistencia de vibracion 10 a 55 Hz, doble amplitud 1,5 mm,
2 horas en cada una de las direcciones X, Y y Z
Resistencia a los golpes Aprox. 100 G (1000 m/s 2 ), 3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Carcasa: ABS, Cubierta frontal: PMMA
Peso sin cable Aprox. 10 gramos
Artículos incluidos Manual de instrucciones

*1. Con el reflector V-61.
*2. Papel blanco 200 mm × 200 mm
*3. Papel blanco 100 mm × 100 mm
*4. Sin incluir la corriente de carga de salida de control.
● Las especificaciones están sujetas a cambios sin previo aviso. Gracias por su comprensión.
