ZR-L1000CP Tipo de amplificador incorporado

ZR-L1000CP

Sensores láser de tamaño estándar de la industria
con amplificadores incorporados

  • El mismo bajo costo que los tipos de fuentes de luz LED
  • Láser clase 1 para tipo barrera
  • Excelente resistencia ambienta
  • FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Tipo Forma Distancia de detección
(el rango de distancia ajustable se muestra entre paréntesis)
Fuente de luz Modelo
(los modelos entre paréntesis son tipos de conectores)
tipo NPN tipo PNP
Haz pasante láser lineup_v2_l_01.png lineup_v2_r_01.png
Láser clase 1
ZT-L3000N
(ZT-L3000CN)
ZT-L3000P
(ZT-L3000CP)

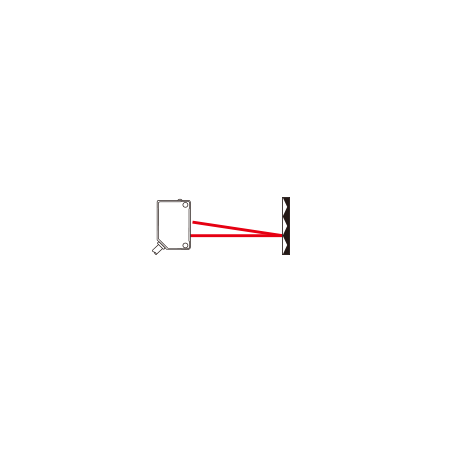

Retrorreflectante láser lineup_v2_l_02.png lineup_v2_r_02.png
Láser clase 2
ZR-L1000N
(ZR-L1000CN)
ZR-L1000P
(ZR-L1000CP)
Láser reflectante difuso lineup_v2_l_03.png lineup_v2_r_03.png
Láser clase 2
ZD-L40N
(ZD-L40CN)
ZD-L40P
(ZD-L40CP)
Láser BGS lineup_v2_l_03.png lineup_v2_r_04.png Láser clase 1 BGS-ZL10N
(BGS-ZL10CN)
BGS-ZL10P
(BGS-ZL10CP)
lineup_v2_r_05.png BGS-ZL30N
(BGS-ZL30CN)
BGS-ZL30P
(BGS-ZL30CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo Tipo de barrera Tipo retrorreflectante Tipo reflectante difuso
Modelo PNP Tipo de cable ZT-L3000N ZR-L1000N ZD-L40N
Tipo de conector ZT-L3000CN ZR-L1000CN ZD-L40CN
PNP Tipo de cable ZT-L3000P ZR-L1000P ZD-L40P
Tipo de conector ZT-L3000CP ZR-L1000CP ZD-L40CP
Distancia de detección 30 metros 0,2 a 10 m* 1 400 milímetros* 2
Fuente de luz Láser semiconductor rojo
Clase 1 (IEC/JIS) * 3
Longitud de onda: 650 nm,
Salida máxima: 390 μW
Láser semiconductor rojo
Clase 2 (IEC/JIS) * 3
Longitud de onda: 650 nm, Salida máxima: 3 mW
Tamaño del punto
(a distancia focal)
Aprox. ø2 mm* 4
Distancia: 2 m (a temperaturas ordinales)
Aprox. ø2,5 mm* 4
Distancia: 2 m (a temperaturas ordinales)
Aprox. ø2 mm* 4
Distancia: 400 mm (a temperaturas ordinales)
Tiempo de respuesta 250 μs o menos
Histéresis - 20%
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de salida (LED naranja), Indicador de emisión láser
(LED verde: indicador de estabilidad para receptor de tipo barrera)
Salida de control Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección Tipo de cable: Longitud del cable: 2 m ø3,8 mm / Tipo de conector: M8, 4 pines
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual Emisor: 15 mA o menos
Receptor: 15 mA o menos
20 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado

Resistencia ambiental
Temperatura/humedad ambiente -10 a +50 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux/Lámpara incandescente: 3.000 lux
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 50 G (500 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Material Carcasa: ABS (reforzado con fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable Aprox. 20 gramos Aprox. 10 gramos
Accesorios incluidos Soporte de montaje: BEF-W100-B* 5 Soporte de montaje: BEF-W100-B* 5
Reflector: P250F
Soporte de montaje: BEF-W100-B* 5

*1. Con reflector P250F *2. 100 mm ☓ Papel blanco de 100 mm *3. Clasificado como clase II en los estándares de la FDA de EE. UU.
*4. Definido con fuerza central 1/e2 (13,5%).
Puede haber una fuga de luz fuera del tamaño del punto especificado. El sensor puede verse afectado cuando hay un objeto altamente reflectante cerca del área objetivo.
*5. El soporte de montaje BEF-W100-A se incluye con el tipo de conector.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
