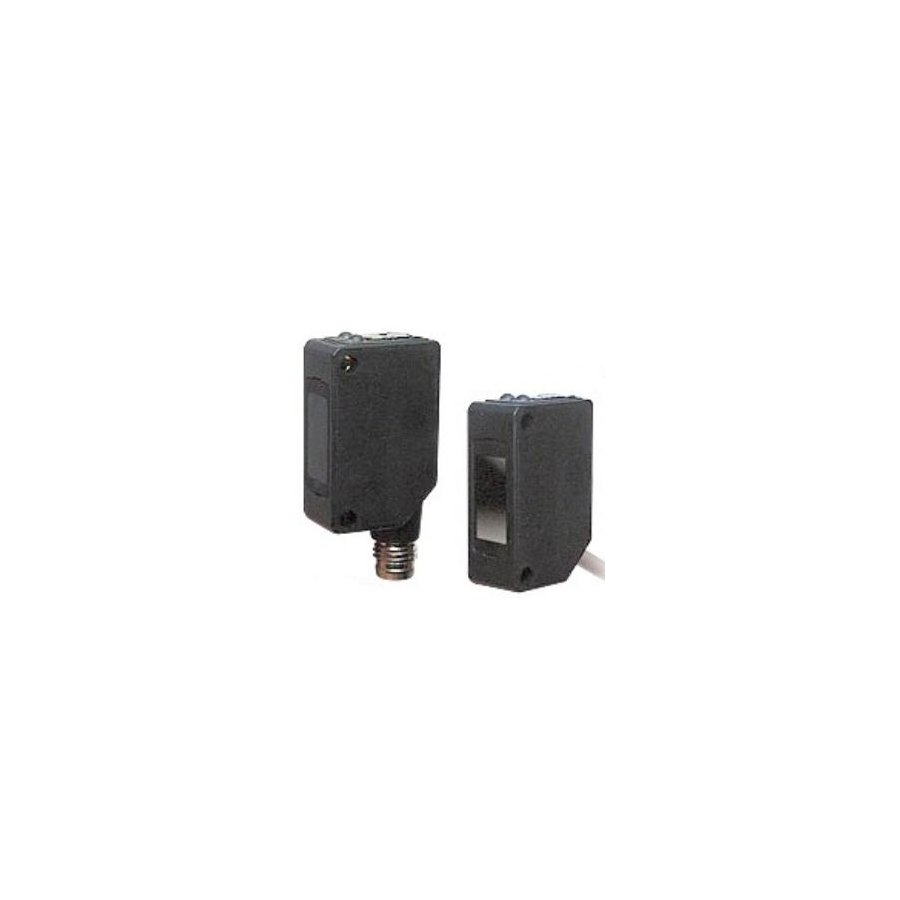

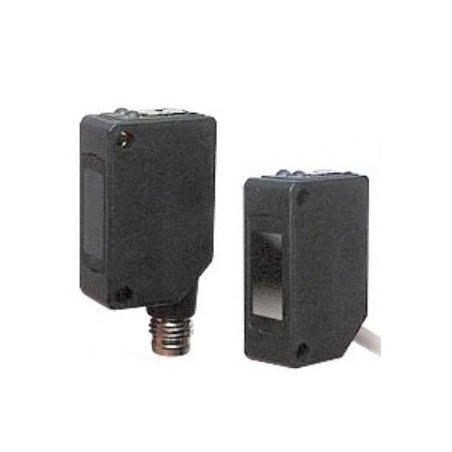

ZR-L1000N Tipo de amplificador incorporado

0 Reseñas(s)

Referencia ZR-L1000N

Sensores láser de tamaño estándar de la industria
con amplificadores incorporados

El mismo bajo costo que los tipos de fuentes de luz LED
Láser clase 1 para tipo barrera
Excelente resistencia ambiental
FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Tipo	Forma	Fuente de luz	Modelo (los modelos entre paréntesis son tipos de conectores)
Tipo	Forma	Fuente de luz	tipo NPN	tipo PNP
Haz pasante láser		Láser clase 1	ZT-L3000N (ZT-L3000CN)	ZT-L3000P (ZT-L3000CP)

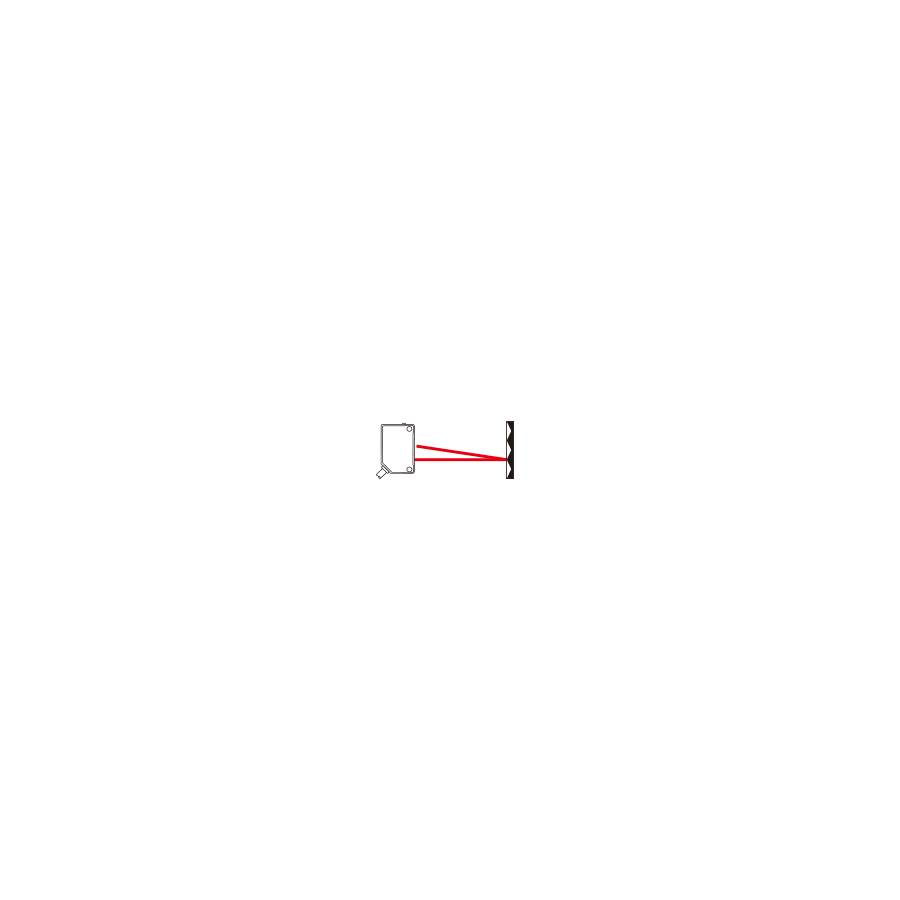

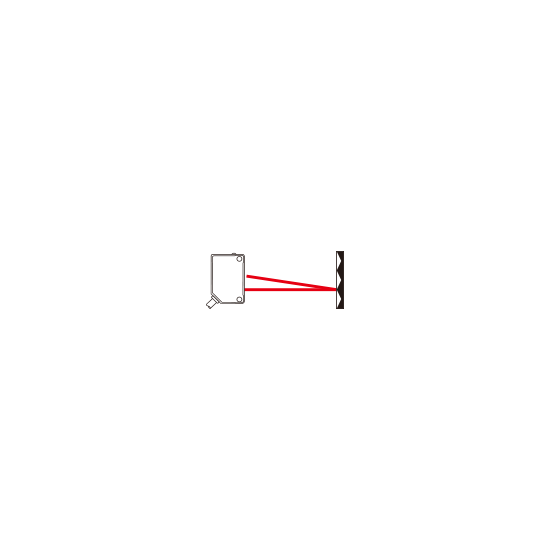

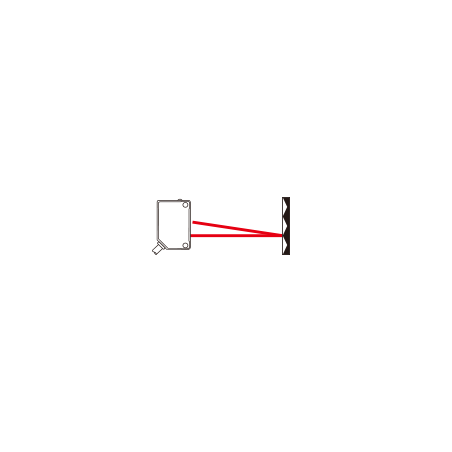

Retrorreflectante láser		Láser clase 2	ZR-L1000N (ZR-L1000CN)	ZR-L1000P (ZR-L1000CP)
Láser reflectante difuso		Láser clase 2	ZD-L40N (ZD-L40CN)	ZD-L40P (ZD-L40CP)
Láser BGS		Láser clase 1	BGS-ZL10N (BGS-ZL10CN)	BGS-ZL10P (BGS-ZL10CP)
Láser BGS		Láser clase 1	BGS-ZL30N (BGS-ZL30CN)	BGS-ZL30P (BGS-ZL30CP)

•Para el tipo de conector, compre un cable conector de la serie JCN opcional.

Especificaciones

Tipo			Tipo de barrera	Tipo retrorreflectante	Tipo reflectante difuso
Modelo	PNP	Tipo de cable	ZT-L3000N	ZR-L1000N	ZD-L40N
	PNP	Tipo de conector	ZT-L3000CN	ZR-L1000CN	ZD-L40CN
	PNP	Tipo de cable	ZT-L3000P	ZR-L1000P	ZD-L40P
	PNP	Tipo de conector	ZT-L3000CP	ZR-L1000CP	ZD-L40CP
Distancia de detección			30 metros	0,2 a 10 m* ¹	400 milímetros* ²
Fuente de luz			Láser semiconductor rojo Clase 1 (IEC/JIS) * ³ Longitud de onda: 650 nm, Salida máxima: 390 μW	Láser semiconductor rojo Clase 2 (IEC/JIS) * ³ Longitud de onda: 650 nm, Salida máxima: 3 mW
Tamaño del punto (a distancia focal)			Aprox. ø2 mm* ⁴ Distancia: 2 m (a temperaturas ordinales)	Aprox. ø2,5 mm* ⁴ Distancia: 2 m (a temperaturas ordinales)	Aprox. ø2 mm* ⁴ Distancia: 400 mm (a temperaturas ordinales)
Tiempo de respuesta			250 μs o menos
Histéresis			-		20%
Ajuste de distancia			potenciómetro de 1 vuelta
Indicadores			Indicador de salida (LED naranja), Indicador de emisión láser (LED verde: indicador de estabilidad para receptor de tipo barrera)
Salida de control			Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida			Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección			Tipo de cable: Longitud del cable: 2 m ø3,8 mm / Tipo de conector: M8, 4 pines
Clasificación	Tensión de alimentación		10 a 30 VCC, incluido 10% de ondulación (pp)
Clasificación	Consumo actual		Emisor: 15 mA o menos Receptor: 15 mA o menos	20 mA o menos
Regulaciones aplicables			Directiva EMC (2004/108/EC) / regulaciones FDA (21 CFR 1040.10)
Estándares aplicables			EN 60947-5-2
Estándares de la empresa			Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental	Temperatura/humedad ambiente		-10 a +50 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
	iluminancia ambiental		Luz solar: 10.000 lux/Lámpara incandescente: 3.000 lux
	resistencia de vibracion		10 a 55 Hz; doble amplitud 1,5 mm; 2 horas en cada una de las direcciones X, Y y Z.
	Resistencia a los golpes		Aprox. 50 G (500 m/s2 ⁾ ; 3 veces en cada una de las direcciones X, Y y Z
	Grado de protección		IP67
Material			Carcasa: ABS (reforzado con fibra de vidrio), Cubierta frontal: PMMA
Peso sin cable			Aprox. 20 gramos	Aprox. 10 gramos
Accesorios incluidos			Soporte de montaje: BEF-W100-B* ⁵	Soporte de montaje: BEF-W100-B* ⁵ Reflector: P250F	Soporte de montaje: BEF-W100-B* ⁵

*1. Con reflector P250F *2. 100 mm ☓ Papel blanco de 100 mm *3. Clasificado como clase II en los estándares de la FDA de EE. UU.
*4. Definido con fuerza central 1/e2 (13,5%).
Puede haber una fuga de luz fuera del tamaño del punto especificado. El sensor puede verse afectado cuando hay un objeto altamente reflectante cerca del área objetivo.
*5. El soporte de montaje BEF-W100-A se incluye con el tipo de conector.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
