IMAGEN DE REFERENCIA

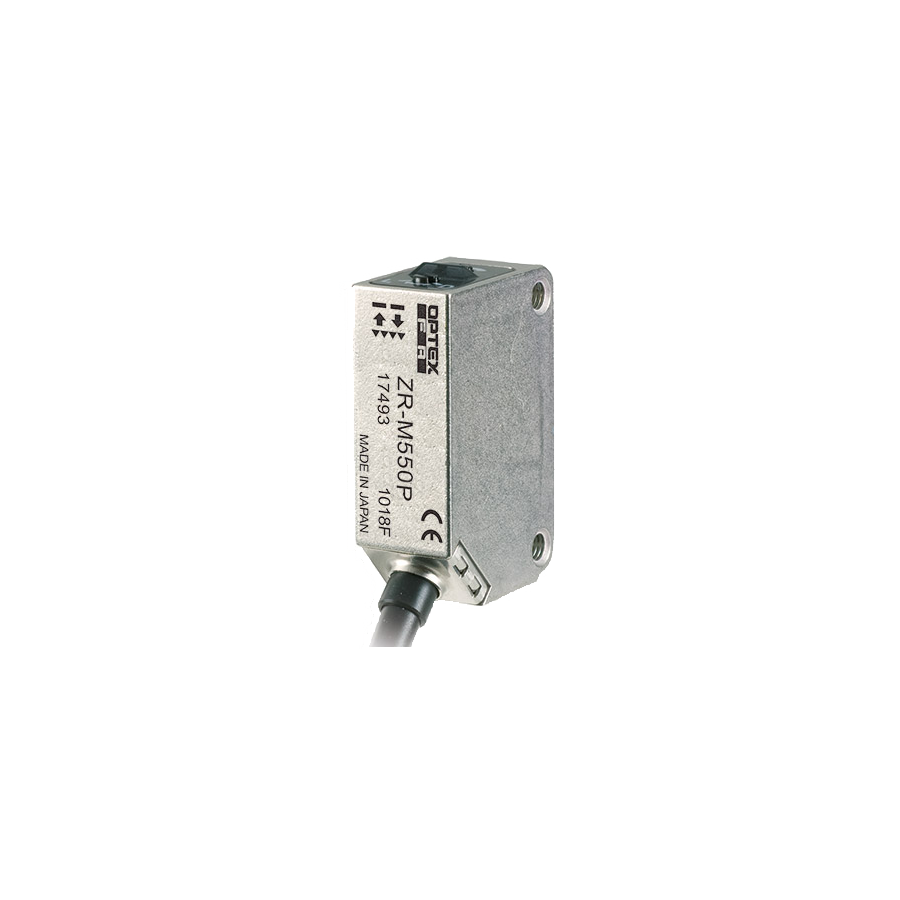

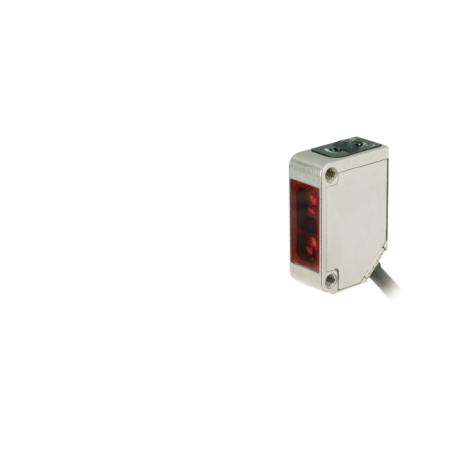

ZR-M550P Sensores de carcasa de acero inoxidable

ZR-M550P

¡¡Excelente resistencia al agua/resistencia al aceite!

Adecuado para automóviles, máquinas herramienta e industria alimentaria.

  • ¡La distancia de detección más larga de la clase!
  • Emplea un LED rojo de 4 elementos de bajo deterioro para la fuente de luz.
  • Grado de protección: IP69K (tipo cable), Equivalente a IP67g (tipo conector)
  • FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Tipo Forma Distancia de detección
(ajustable como se muestra
entre paréntesis
Grado de protección Modelo
tipo NPN tipo PNP
Tipo de cable Tipo de barrera lineup_v2_l_01.png lineup_v2_r_01.png IP67
IP69K*
ZT-M3000N ZT-M3000P
Tipo retrorreflectante lineup_v2_l_02.png lineup_v2_r_02.png ZR-M550N ZR-M550P
Tipo reflectante difuso lineup_v2_l_03.png lineup_v2_r_03.png ZD-M80N ZD-M80P
bgs lineup_v2_l_03.png lineup_v2_r_04.png BGS-ZM10N BGS-ZM10P
lineup_v2_r_05.png BGS-ZM30N BGS-ZM30P
Tipo de conector Tipo de barrera lineup_v2_l_04.png lineup_v2_r_01.png IP67
Equivalente a
IP67g*
ZT-M3000CN4 ZT-M3000CP4
Tipo retrorreflectante lineup_v2_l_02.png lineup_v2_r_02.png ZR-M550CN4 ZR-M550CP4
Tipo reflectante difuso lineup_v2_l_06.png lineup_v2_r_03.png ZD-M80CN4 ZD-M80CP4
bgs lineup_v2_l_06.png lineup_v2_r_04.png BGS-ZM10CN4 BGS-ZM10CP4
lineup_v2_r_05.png BGS-ZM30CN4 BGS-ZM30CP4

•Para el tipo de conector, compre un cable conector resistente al aceite opcional.
*El grado de protección del reflector es IP67.

Especificaciones

Tipo de cable

Tipo Tipo de barrera Tipo retrorreflectante Tipo reflectante difuso
Modelo tipo NPN ZT-M3000N ZR-M550N ZD-M80N
tipo PNP ZT-M3000P ZR-M550P ZD-M80P
Distancia de detección 30 metros 0,01 a 5,5 m* 1 0 a 800 mm* 2
Fuente de luz LED rojo de 4 elementos
Tamaño del punto Aprox. ø1200 mm
(a una distancia de 30 m)
Aprox. ø300 mm
(a una distancia de 5,5 m)
Aprox. ø40 mm
(a una distancia de 800 mm)
Tiempo de respuesta 500 μs o menos
Histéresis - - 20% o menos
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de salida: LED naranja, Indicador de estabilidad: LED verde
(no hay indicador equipado en el emisor de tipo barrera)
Salida de control Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección Tipo de cable: Longitud del cable: 2 m (ø4)
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual Emisor/receptor:
15 mA o menos
18 mA o menos 18 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux o menos Lámpara incandescente: 3.000 lux o menos
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IP67
DIN: IP69K
Estándar IP67
DIN: IP69K (IP67 para reflector)
Estándar IP67
DIN: IP69K
Material Carcasa: SUS316L
Cubierta superior: PES
Ventana frontal: PPSU
Interruptor, potenciómetro: PEEK
Cable: PVC
Junta: FKM
Carcasa: SUS316L
Cubierta superior: PES
Ventana frontal: PMMA
Interruptor, potenciómetro: PEEK
Cable: PVC
Junta: FKM
Carcasa: SUS316L
Cubierta superior: PES
Ventana frontal: PPSU
Interruptor, potenciómetro: PEEK
Cable: PVC
Junta: FKM
Peso sin cable Aprox. 20 gramos
Accesorios incluidos Soporte de montaje: BEF-W100-B Soporte de montaje: BEF-W100-B
Reflector: V-61
Soporte de montaje: BEF-W100-B

*1. Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 × 200 mm.
•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.

Tipo de conector

Tipo Tipo de barrera Tipo retrorreflectante Tipo reflectante difuso
Modelo tipo NPN ZT-M3000CN4 ZR-M550CN4 ZD-M80CN4
tipo PNP ZT-M3000CP4 ZR-M550CP4 ZD-M80CP4
Distancia de detección 30 metros 0,01 a 5,5 m* 1 0 a 800 mm* 2
Fuente de luz LED rojo de 4 elementos
Tamaño del punto Aprox. ø1200 mm
(a una distancia de 30 m)
Aprox. ø300 mm
(a una distancia de 5,5 m)
Aprox. ø40 mm
(a una distancia de 800 mm)
Tiempo de respuesta 500 μs o menos
Histéresis - - 20% o menos
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de salida: LED naranja,
Indicador de estabilidad: LED verde
(no hay indicador equipado en el emisor de tipo barrera)
Salida de control Tipo NPN/PNP Colector abierto Máx. 100 mA/30 VCC
Modo de salida Interruptor de selección de encendido de luz/encendido oscuro
Tipo de conección Tipo de conector: M8, 4 pines
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual Emisor/receptor: 15 mA o menos 18 mA o menos 18 mA o menos
Regulaciones aplicables Directiva EMC (2004/108/CE)
Estándares aplicables EN 60947-5-2
Estándares de la empresa Resistencia al ruido: Feilen Nivel 3 aprobado
Resistencia ambiental Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux o menos
Lámpara incandescente: 3.000 lux o menos
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s2 ) ;
3 veces en cada una de las direcciones X, Y y Z
Grado de protección IP67
Estándares de la empresa: Resistencia al aceite
(estándar JEM: equivalente a IP67g)
IP67
Estándares de la empresa: Resistencia al aceite (
estándar JEM: equivalente a IP67g) (IP67 para reflector)
IP67
Estándares de la empresa: Resistencia al aceite
(estándar JEM: equivalente a IP67g)
Material Carcasa: SUS316L
Cubierta superior: PES
Ventana frontal: PPSU
Interruptor, potenciómetro: PEEK
Junta: FKM
Carcasa: SUS316L
Cubierta superior: PES
Ventana frontal: PMMA
Interruptor, potenciómetro: PEEK
Junta: FKM
Carcasa: SUS316L
Cubierta superior: PES
Ventana frontal: PPSU
Interruptor, potenciómetro: PEEK
Junta: FKM
Peso sin cable Aprox. 20 gramos
Accesorios incluidos Soporte de montaje: BEF-W100-A Soporte de montaje: BEF-W100-A
Reflector: V-61
Soporte de montaje: BEF-W100-A

*1 Con el reflector V-61 *2. Utilizando una hoja de papel blanca de 200 × 200 mm.
•Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
