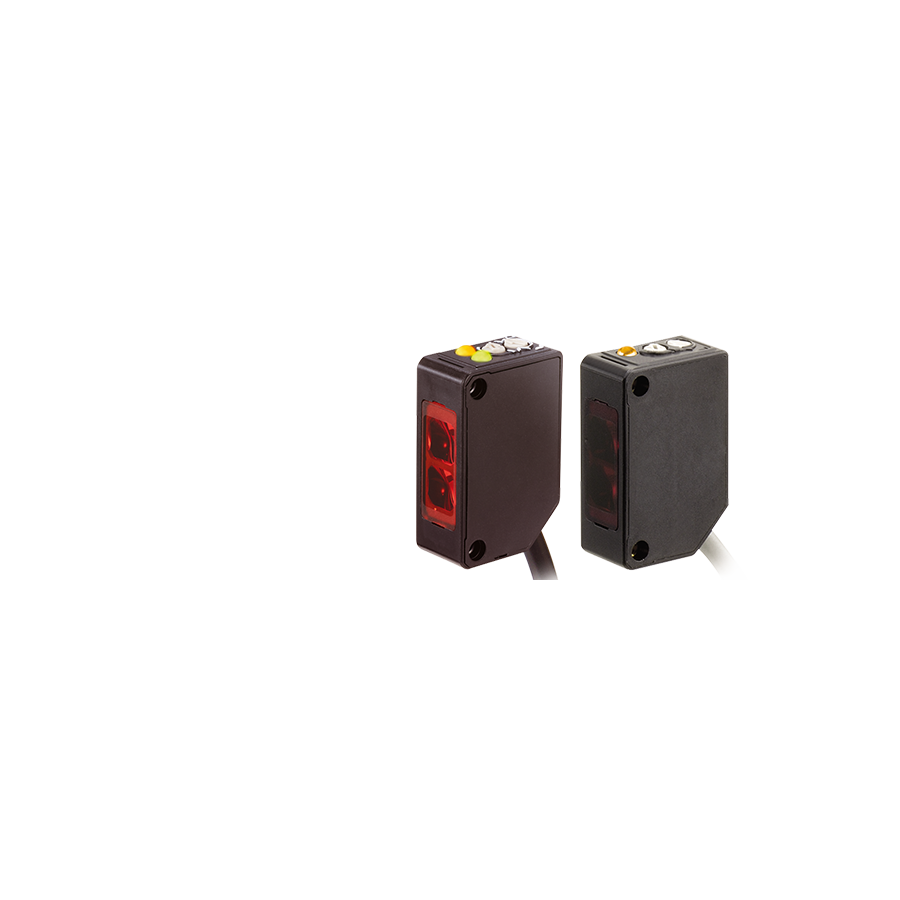

ZR-QX200CP4 Sensores LED de tamaño estándar

ZR-QX200CP4

Sensor de detección de objetos transparentes de tipo coaxial y de bajo costo

  • Detección de largo alcance a 2 m
  • Utiliza LED rojo para un ajuste sencillo del eje de luz.
  • Tamaño estándar de la industria
  • FICHA TECNICA
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

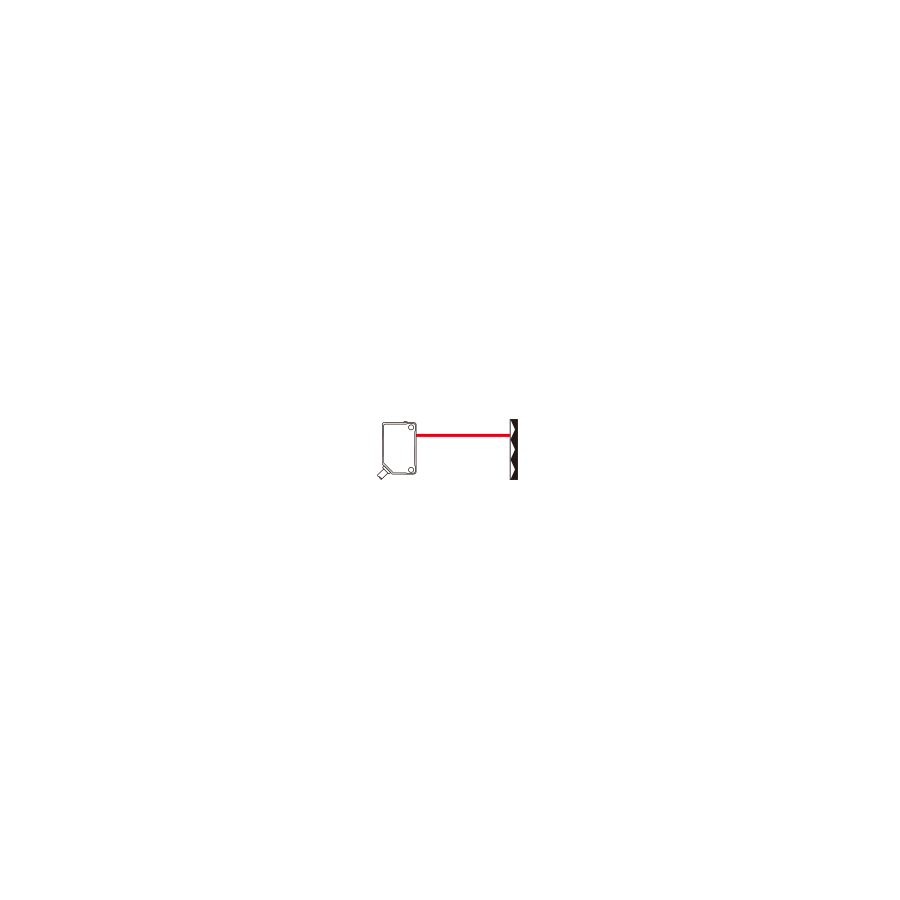

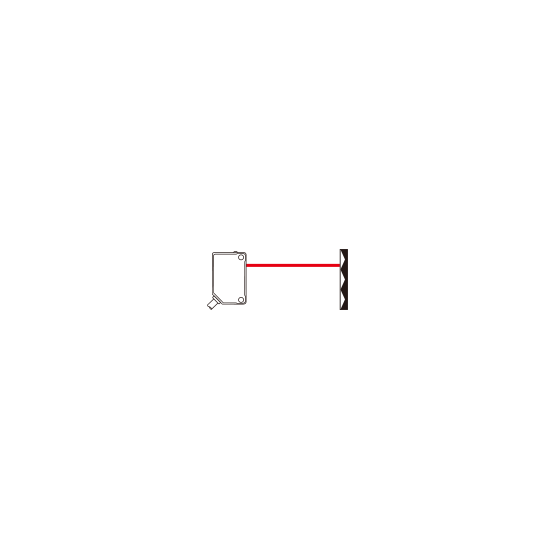

Tipo Forma Distancia de detección Reflector
Soporte de montaje
Modelo
(los modelos entre paréntesis son tipos de conectores)
tipo NPN tipo PNP
Bajo
costo
lineup_v2_l_01.png lineup_v2_r_01.png Se vende
por separado
Se vende
por separado
Z3R-Q200N
(Z3R-Q200CN4)
Z3R-Q200P
(Z3R-Q200CP4)
Coaxial lineup_v2_l_02.png lineup_v2_r_02.png Incluido
(P250F)
Incluido* ZR-QX200N
(ZR-QX200CN4)
ZR-QX200P
(ZR-QX200CP4)

•El cable conector no está incluido en el tipo de conector. Compre una serie JCN opcional por separado.
*El BEF-W100-B para montaje en piso se incluye con el tipo de cable y el BEF-W100-A para montaje posterior se incluye con el tipo de conector.

Especificaciones

Tipo Bajo costo tipo coaxial
Modelo PNP Tipo de cable Z3R-Q200N ZR-QX200N
Tipo de conector Z3R-Q200CN4 ZR-QX200CN4
PNP Tipo de cable Z3R-Q200P ZR-QX200P
Tipo de conector Z3R-Q200CP4 ZR-QX200CP4
Distancia de detección 0,01 a 2 m* 1 0 a 2 m* 2
Fuente de luz LED rojo de 4 elementos LED rojo
Tamaño del punto Aprox. ø140 mm
(a una distancia de 2 m)
Aprox. ø60 mm
(a una distancia de 2 m)
Tiempo de respuesta 500 μs o menos
Ajuste de distancia potenciómetro de 1 vuelta
Indicadores Indicador de salida (naranja),
indicador de estabilidad (verde)
Indicador de salida (naranja)
Salida de control Colector abierto tipo NPN/PNP Máx. 100 mA/30 VCC
Modo de salida Luz encendida/oscuridad seleccionable
Tipo de conección Tipo de cable: Longitud del cable: 2 m ø3.8 / Tipo de conector: M8, 4 pines
Clasificación Tensión de alimentación 10 a 30 VCC, incluido 10% de ondulación (pp)
Consumo actual 20 mA o menos

Resistencia ambiental
Temperatura/humedad ambiente -25 a +55 ℃ (sin congelación) / 35 a 85 % de humedad relativa (sin condensación)
iluminancia ambiental Luz solar: 10.000 lux Lámpara incandescente: 3.000 lux o menos
resistencia de vibracion 10 a 55 Hz; doble amplitud 1,5 mm;
2 horas en cada una de las direcciones X, Y y Z.
Resistencia a los golpes Aprox. 100 G (1000 m/s 2 ),
3 veces en cada una de las direcciones X, Y y Z
Grado de protección Estándar IEC: IP67
Material Carcasa: ABS Tapa frontal: PMMA
Peso sin cable Aprox. 10 gramos
Accesorios incluidos Ninguno Reflector: P250F
Soporte de montaje: BEF-W100-B * 3

*1. Cuando se utiliza el reflector V-61.
*2. Cuando se utiliza el reflector P250F.
*3. El soporte de montaje BEF-W100-A se incluye con el tipo de conector.
• Las especificaciones están sujetas a cambios sin previo aviso con fines de mejora del producto.
