IMAGEN DE REFERENCIA

  • Sobre pedido

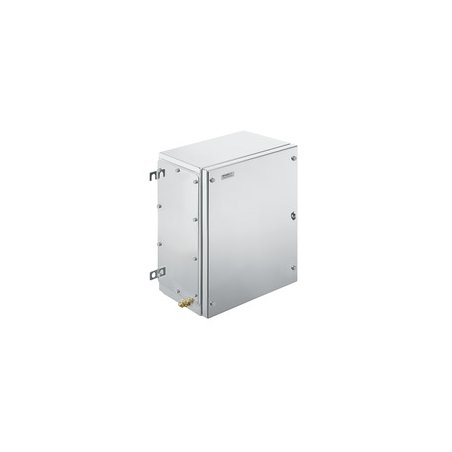

1194960000 Klippon TB MH (Terminal Box - Multi Hinge),KTB MH 403020 S4E1

0 Reseñas(s)
KTB MH 403020 S4E1

Contenido: 1 pza

Klippon TB MH (Terminal Box - Multi Hinge), Carcasa vacía, Carcasa de acero inoxidable, Altura: 400 mm, Anchura: 300 mm, Profundidad: 200 mm, Placas de bridas: inferior, Material: Acero inoxidable 1.4404 (316L), pulido electrolítico, plata

FICHA TECNICA

Versión Klippon TB MH (Terminal Box - Multi Hinge), Carcasa vacía, Carcasa de acero inoxidable, Altura: 400 mm, Anchura: 300 mm, Profundidad: 200 mm, Placas de bridas: inferior, Material: Acero inoxidable 1.4404 (316L), pulido electrolítico, plata
Código 1194960000
Tipo KTB MH 403020 S4E1
GTIN (EAN) 4032248977673
Cantidad 1 Pieza
Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Versión Klippon TB MH (Terminal Box - Multi Hinge), Carcasa vacía, Carcasa de acero inoxidable, Altura: 400 mm, Anchura: 300 mm, Profundidad: 200 mm, Placas de bridas: inferior, Material: Acero inoxidable 1.4404 (316L), pulido electrolítico, plata
Código 1194960000
Tipo KTB MH 403020 S4E1
GTIN (EAN) 4032248977673
Cantidad 1 Pieza

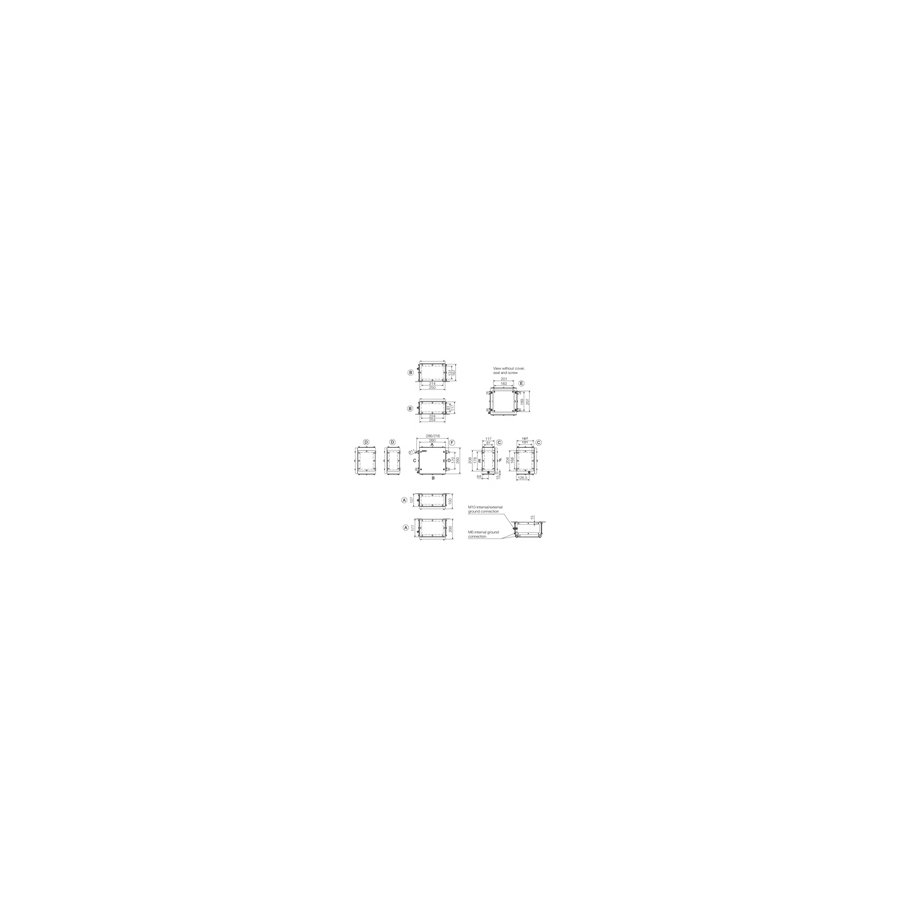

Dimensiones y pesos

Profundidad 200 mm
Profundidad (pulgadas) 7,874 inch
Altura 400 mm
Altura (pulgadas) 15,748 inch
Anchura 300 mm
Anchura (pulgadas) 11,811 inch
Medida de fijación, altura 247 mm
Medida de fijación, anchura 326 mm
Peso neto 7.960 g

Datos generales

Abertura de acceso - altura 347 mm
Abertura de acceso - ancho 241 mm
Campos de aplicación: Entornos potencialmente explosivos, Industria de procesos, Industria del petróleo y del gas, Industria química, Offshore, Onshore
Carga máx. 48 kg
Dimensiones caja 490 x 550 x 290
Dimensiones totales 411 x 351 x 215
Espesor de la base 3 mm
Espesor de la carcasa 1,5 mm
Espesor de la tapa 1,5 mm
Fijación de caja 4 soportes de montaje soldados con orificios de 11 mm (2 soportes ranurados y 2 soportes transversales)
Fijación de la tapa 4 bisagras y tornillos de cabeza hexagonal M6 SW10
Fijación de montaje 4,6 ó 9 tornillos M6 para rosca interior
Material Acero inoxidable 1.4404 (316L)
Material de la junta Silicona
Material de sellado de la placa de brida Silicona
Montaje de la placa de brida Tornillos de cabeza hexagonal M6 SW10
Normas DIN EN 62208 - Carcasa vacía estándar, DIN EN 61373 Class 1B**, DIN EN 15085-2, EN 60079-0, EN 60079-7, EN 60079-31, IEC 60079-0, IEC 60079-7, IEC 60079-31
Nota: Tipo de protección Si se utiliza con intervalos de temperatura superiores a 105 °C, la protección IP queda limitada a IP 66.
Número de tornillos de cierre 4
Par de apriete para tornillos de la tapa 2,5 Nm
Placa de fijación Sí
Placas de bridas inferior
Posición espárrago de tierra Lado de la caja C
Resistente a los golpes 7 J versión ATEX, Versión estándar 10 J
Superficie pulido electrolítico
Tapa Sí
Temperatura de servicio, max. 135 °C
Temperatura de servicio, min. -60 °C
Tipo de protección IP66, IP67
Tipo de protección (UL) Type 3, Type 4X, Type 12
calibre de llave 10 mm
Ángulo de abertura de la tapa 130 °
