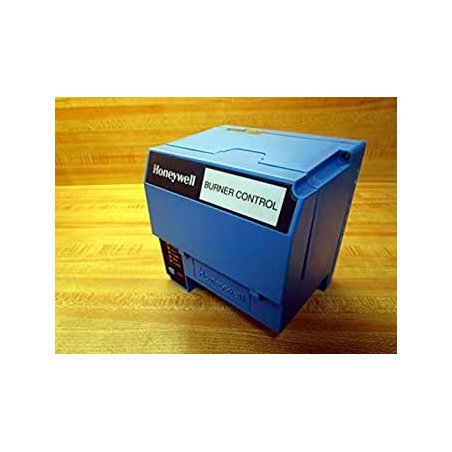

RM7898A1000 CONTROL DE FLAMA ON-OFF CON PRE Y POST PURGA

RM7898A1000

CONTROL DE FLAMA ON-OFF CON PRE Y POST PURGA

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Visión de conjunto

Control de quemador primario integrado de funciones completas para aplicaciones de quemador único de gas, aceite o combinación de combustible. Incluye la función de prueba de purga de postes y válvulas programables. Requiere S7800A1142 Dsiplay para programar funciones de SPV y depuración posterior.

Caracteristicas

  • Las funciones incluyen la secuencia automática del quemador, la supervisión de la llama, la indicación del estado del sistema, el sistema o el autodiagnóstico y la resolución de problemas.
  • La subbase, el amplificador y la tarjeta de purga son necesarios para la operación.
  • Las opciones incluyen la interfaz de PC, el módulo de pantalla del teclado, el MÓDULO DATA CONTROLBUS ™, el módulo de visualización remota, el anunciador expandido que sale primero y el software COMBUSTION SYSTEM MANAGER ™.
  • Postpurge programable.

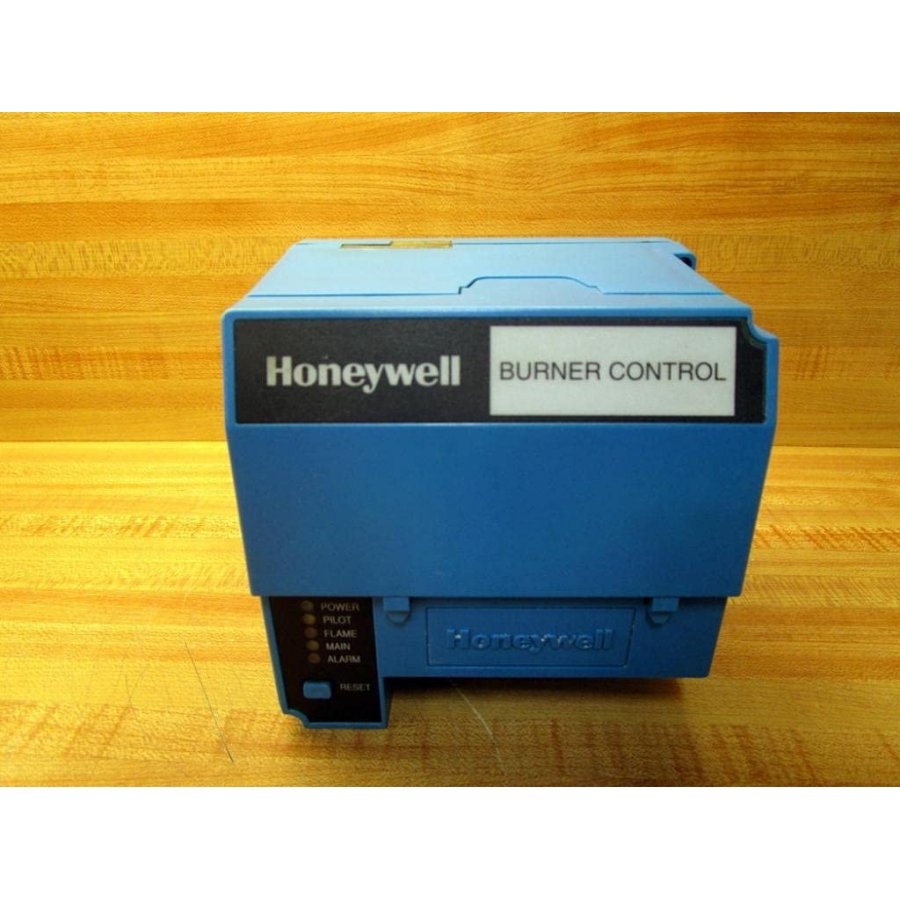

  • Cinco LED brindan información de secuencia. LED de encendido Parpadea Código de falla en el apagado de seguridad.
  • Amplificadores de llama enchufables intercambiables.
  • Anuncio local o remoto de información de operación y falla.
  • La memoria no volátil conserva los archivos de historial y el estado de secuenciación después de la pérdida de energía.
  • Capacidad de reinicio remoto opcional.
  • Generación de informes opcionales.
  • Reciclaje seleccionable o bloqueo en la pérdida de flujo de aire o llama.
  • Salida de la unidad del obturador.
  • Comprobación del interruptor de flujo de aire.
  • Programa de purga posterior y función de prueba de válvula con pantalla de teclado S7800A1142 (no incluida).

Especificaciones del producto

Solicitud
Control Primario On-Off w / VPS
Dimensiones (in)
5 pulg. De ancho x 5 pulg. De alto x 5 1/4 pulg de profundidad con la subbase Q7800A x 6 3/32 pulg. De profundidad con la subbase Q7800B
Dimensiones (mm)
127 mm de ancho x 127 mm de alto x 133 mm de profundidad con subbase Q7800A x 155 mm de profundidad con subbase Q7800B
Usado con
Amplificadores serie 7800
Peso (lb)
1 lb 15 oz
Peso (kg)
0.9 kg
Comentarios
Incluye la característica de anunciante de falla del LED parpadeante
Frecuencia
50 Hz; 60 Hz (± 10%)
Aprobaciones, Underwriters Laboratories Inc.
Componente reconocido, archivo n. ° MP268; Guía No. MCCZ.
Aprobaciones, Canadian Standards Association
Pendiente
voltaje
120 Vac (+10, -15%)
Rango de temperatura de envío y almacenamiento (F)
-40 F a +140 F
Rango de temperatura de envío y almacenamiento (C)
-40 C a +60 C
Aprobaciones, Comisión Federal de Comunicaciones
FCC Parte 15, Clase B, Emisiones.
Período de establecimiento de la llama - Piloto
4 segundos o 10 segundos
Enclavamientos
Seleccionable
Pre encendido
PrePurge
Determinado por la tarjeta del temporizador de purga ST7800A
PostPurge
programado con pantalla S7800A1142
Componentes requeridos
Q7800A, B Subbases de cableado universales. Amplificador de señal de llama R7847, R7848, R7849, R7851, R7852, R7861 o R7886. ST7800A Plug-in Purge Timer Card.
Tipo de piloto
seleccionable
Vibración
Entorno de 0.5 G
Aprobaciones, Swiss RE
Aceptable
Aprobaciones, Factory Mutual
Informe No. OX4A5.AF
