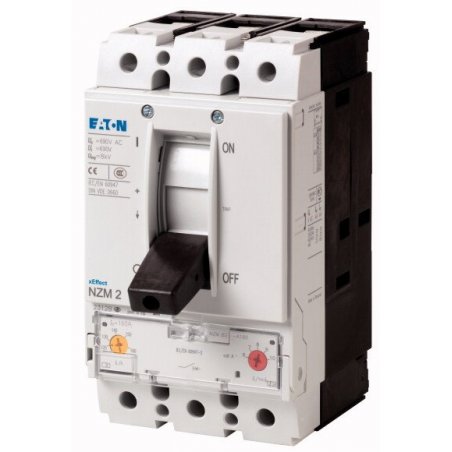

259089 NZMB2-A200 interruptor de caja moldeada, tamaño 2

Referencia 259089

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Gama de productos			Cortacircuitos
Función protectora			Sistema y protección del cable
Estándar / Aprobación			IEC
Tipo de instalación			Fijo
Sistema de liberación			Liberación termomagnética
Tamaño de construcción			NZM2
Número de polos			3 polos
Equipamiento estandar			Conexión de tornillo
Capacidad de conmutación
400/415 V 50 Hz	Yo _cu	kA	25
Corriente clasificada = corriente ininterrumpida clasificada
Corriente clasificada = corriente ininterrumpida clasificada	I _n = I _u	UN	200
Rango de ajuste
Viaje de sobrecarga
	Yo _r	UN	160 - 200
Liberaciones de cortocircuito
Sin demora	I _i = I _n x ...		6 - 10
Liberaciones de cortocircuito	Yo _rm	UN	1200 - 2000

Estándares

IEC / EN 60947

Protección contra el contacto directo

Prueba con el dedo y dorso de la mano a VDE 0106 Parte 100

Pruebas climáticas

Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30

Temperatura ambiente

Temperatura ambiente, almacenamiento

- -40 - + 70

Operación

-25 - +70

Resistencia al choque mecánico (choque medio sinusoidal de 10 ms) según IEC 60068-2-27

gramo

20 (choque medio sinusoidal 20 ms)

Aislamiento seguro según EN 61140

Entre contactos auxiliares y contactos principales

V AC

500

entre los contactos auxiliares

V AC

300

Peso

2.345

Posición de montaje

Vertical y 90 ° en todas las direcciones
${# text_magnify #}$	Con la versión XFI de falla a tierra:
	- NZM1, N1, NZM2, N2: vertical y 90 ° en todas las direcciones
	con unidad enchufable
	- NZM1, N1, NZM2, N2: vertical, 90 ° derecha / izquierda
	con unidad extraíble:
	- NZM3, N3: vertical, 90 ° derecha / izquierda
	- NZM4, N4: vertical
	con operador remoto:
	- NZM2, N (S) 2, NZM3, N (S) 3, NZM4, N (S) 4: vertical y 90 ° en todas las direcciones
