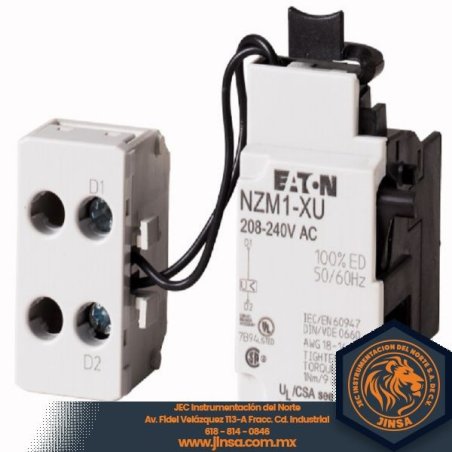

NZM1-XU110-130DC Versión de baja tensión, 110-130VDC

Referencia 259458

Versión de baja tensión, 110-130VDC

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Gama de productos			Accesorios
Accesorios			Lanzamiento de baja tensión
Accesorios			Emisiones de bajo voltaje
Estándar / Aprobación			UL / CSA, IEC
Tamaño de construcción			NZM1
Descripción			No retardada desconexión de NZM disyuntor o N seccionador de carga cuando los sumideros de voltaje de control por debajo de 35 - El 70% U _S . Para usar con dispositivos de apagado de emergencia junto con el botón de apagado de emergencia. Cuando la liberación de mínima tensión se desenergiza, se evita de forma segura el contacto accidental con los contactos principales del interruptor durante los intentos de encendido. Los relés de mínima tensión no pueden instalarse simultáneamente con NZM ...- XHIV ... hacer contactos auxiliares de forma anticipada o NZM ...- XA ... liberar derivación.
Tipo de conección			con bloque de terminales en el lado izquierdo del interruptor
Contactos auxiliares			sin contacto auxiliar
Voltaje de control nominal	U _s	V	110 - 130 V DC
Para usar con			NZM1 (-4), N (S) 1 (-4)

Lanzamiento de baja tensión
Voltaje de control nominal	U _s	V
C.A.	U _s	V AC	24 - 600
corriente continua	U _s	V DC	12 - 250
Voltaje de control nominal	U _s	V	110 - 130 V DC
Rango de operación
Voltaje de salida		x U _s	0.35 - 0.7
Voltaje de arranque	x Uc		0.85 - 1.1
El consumo de energía
C.A.
Pick-up AC		Virginia	1.5
Sellado AC		Virginia	1.5
corriente continua		x U _s
Pick-up DC		W	0.8
Sellado DC		W	0.8
Retraso máximo de apertura (tiempo de respuesta hasta la apertura de los contactos principales)		Sra	19
Tiempo de comando mínimo		Sra	10 - 15
Capacidades terminales
Conductor sólido o flexible, con férrula		mm ²	1 x (0,75 - 2,5) 2 x (0,75 - 2,5)
		AWG	1 x (18 ... 14) 2 x (18 ... 14)
