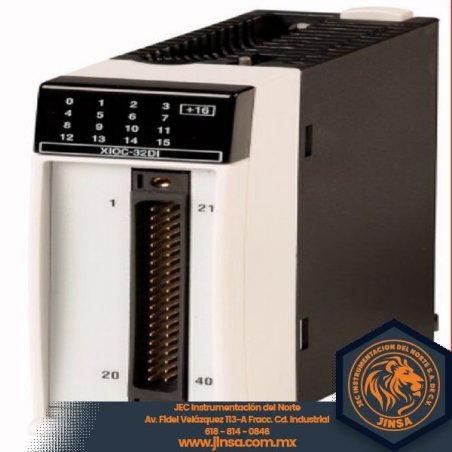

IMAGEN DE REFERENCIA

Tarjeta de entrada digital para XC100 / 200, 24 V DC, 32DI

267411

XIOC-32DI

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Programa de entrega
Función
    Módulos digitales

    Sistema de E / S compacto para conexión a XC100 / 200 PLC modulares
XC100 / 200 ampliable con hasta 15 módulos XI / OC
Opcionalmente, terminales de tornillo o terminales de resorte para módulos digitales / analógicos
Descripción
    32 entradas, 24 V DC
Datos técnicos
General
Estándares
    IEC / EN 61131-2
EN 50178
Temperatura ambiente
  DO 0 - +55
Almacenamiento
θ DO -25 - +70
resistencia de vibracion
    10 - 57 Hz ± 0.075 mm
57 - 150 Hz ± 1.0 mm
Resistencia mecánica a los golpes
  gramo 15
Duración de choque 11 ms
Resistencia al impacto
    500 g / ⌀ 50 mm ± 25 g
Categoría de sobretensión / grado de contaminación
    II / 2
clase de protección
    1
Grado de protección
    IP20
Interferencia emitida
    DIN / EN 55011/22, Clase A
Peso
  kg 0.16
Fuente de alimentación
Voltaje nominal
e V DC 24 (12)
Rango admisible
    20.4 - 28.8 (11.8 - 14.4)
Polos neutrales

Duración de la inmersión
  Sra 10
Tasa de repetición
  s 1
Ondulación residual
  % ≦ 5
Pérdida máxima de potencia
v W 3.8
Entradas
Tipo de entrada
    Entrada de CC
Voltaje de entrada
  V DC 24
Rango admisible
  V DC 20.4 - 28.8
Corriente de entrada
  mamá Normalmente 4.3
Impedancia de entrada
    Normalmente 5.6 kΩ
Nivel de tensión según IEC 61131-2, valor límite tipo 1

EN
  V ≧ 15 DC
APAGADO
  V ≦ 5 DC
Retraso de entrada

Desactivado → Activado
  Sra
Rebote en
  Sra ≦ 5 (normalmente 4)
Encendido → Apagado
  Sra
Rebote en
  Sra ≦ 5 (normalmente 4)
Canales de entrada
  Qty. 32
Canales con el mismo potencial de referencia
  Número 32
Aislamiento potencial
    Opto aislado
Indicando elementos
    16 LED (verde), conmutable: 0 - 15, 16 - 31
Terminales
    XIOC-TERM32 (conector y cable)

  Número
Consumo de corriente interno (5 V DC)
  mamá 100
Salidas
Protección contra cortocircuitos

Protección contra cortocircuitos

Notas

Para terminales de abrazadera: los conectores y los cables no están incluidos en la entrega.

Verificación de diseño según IEC / EN 61439 (Mostrar características)
Datos técnicos ETIM 6.0 (Mostrar características)
Aprobaciones
Estándares de productos     IEC: ver Datos técnicos; UL508; CSA-C22.2 No. 0-M; CSA-C22.2 No. 142-M; Marcado CE
UL Archivo No.     E135462
Número de control de la categoría UL     NRAQ
Archivo CSA No.     012528
CSA Class No.     2252-01
Certificación de América del Norte     Listado UL, certificado CSA
Especialmente diseñado para América del Norte     No
Disyuntor limitador de corriente     No
Grado de protección     IEC: IP20, tipo UL / CSA: -
Dimensiones
