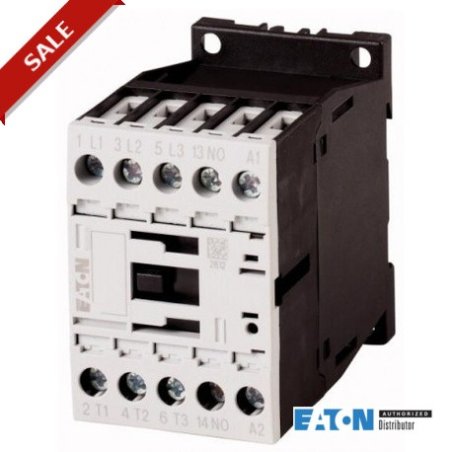

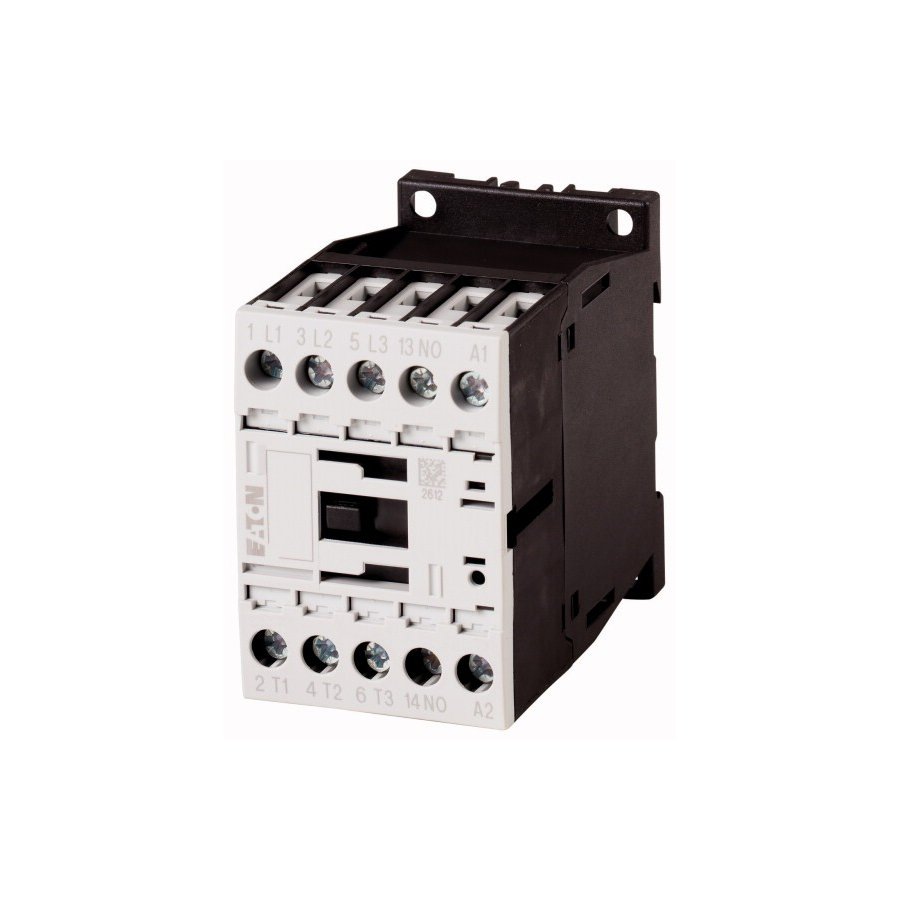

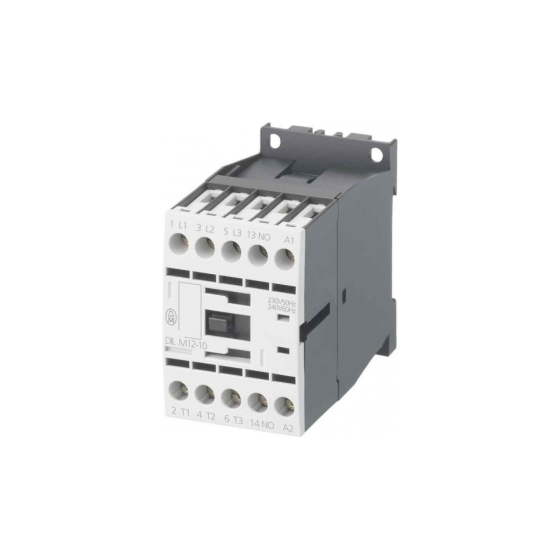

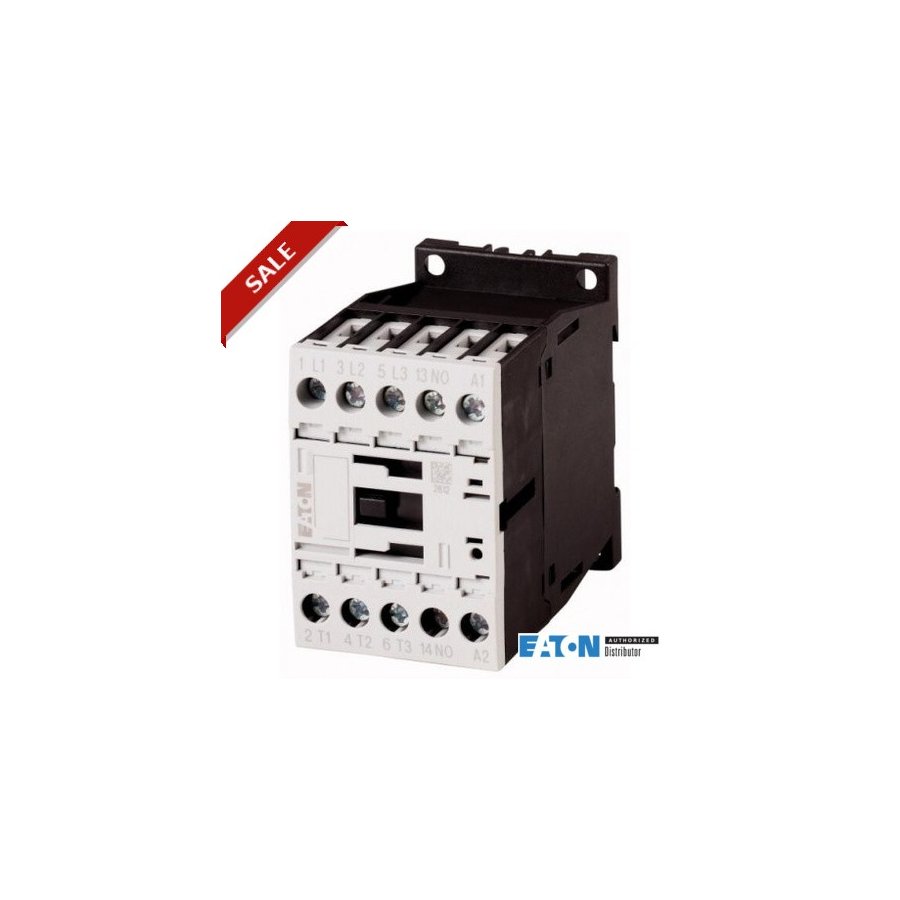

IMAGEN DE REFERENCIA

276694, Contactor, 3p + 1N / O, 4kW / 400V / AC3, DILM9-10(24V50-60HZ)

DILM9-10(24V50-60HZ)

DILM9-10(24V50-60HZ) Contactor, 3p + 1N / O, 4kW / 400V / AC3

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Programa de entrega
Gama de productos
    Contactores
Solicitud
    Contactores para motores
Subordenar
    Contactores hasta 170 A, 3 polos
Categoría de utilización
    AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia
NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento
AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching


Notas
    También es adecuado para motores con clase de eficiencia IE3.
Los dispositivos listos para IE3 están identificados por el logotipo en su paquete.
Técnica de conexión
    Terminales de tornillo
Número de polos
    3 polos
Corriente operacional clasificada

AC-3

380 V 400 V
Yo e UN 9
AC-1

Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz

Abierto

a 40 ° C
th = I e UN 22
adjunto
Yo th UN 18
Corriente térmica convencional de aire libre, 1 polo

abierto
Yo th UN 50
adjunto
Yo th UN 45
Max. clasificación para motores trifásicos, 50 - 60 Hz

AC-3

220 V 230 V
PAG kW 2.5
380 V 400 V
PAG kW 4
660 V 690 V
PAG kW 4.5
AC-4

220 V 230 V
PAG kW 1.5
380 V 400 V
PAG kW 2.5
660 V 690 V
PAG kW 3.6
Contactos

N / O = Normalmente abierto
    1 N / O
Secuencia de contacto

Instrucciones
    Contactos según EN 50 012.
Se puede combinar con un contacto auxiliar
    DILM32-XHI ..
DILA-XHI (V) ..
Voltaje AC / DC
    Operación AC
Conexión a SmartWire-DT
    no
Datos técnicos
<td class="column2" style="border:1px solid #eee
General
Estándares
    IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico

AC operado
Operaciones x 10 6 10
Frecuencia de operación, mecánica

AC operado
Operaciones / h   9000
Pruebas climáticas
    Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
  DO -25 - +60
Adjunto
  DO - 25 - 40
Almacenamiento
  DO - 40 - 80
Posición de montaje

Resistencia al choque mecánico (IEC / EN 60068-2-27)

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
  gramo 10
Contactos auxiliares

Sin contacto
  gramo 7
Contacto N / C
  gramo 5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa

Choque medio sinusoidal, 10 ms

Contactos principales

Sin contacto
  gramo 5.7
Contactos auxiliares

Sin contacto
  gramo 3.4
Contacto N / C
  gramo 3.4
Grado de protección
    IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
    Prueba de dedos y dorso de la mano
Peso

AC operado
  kg 0.24
Terminales del conector de tornillo

Cable principal de capacidad de terminal

Sólido
  mm 2 1 x (0.75 - 4)
2 x (0.75 - 2.5)
Flexible con férula
  mm 2 1 x (0.75 - 2.5)
2 x (0.75 - 2.5)
Sólido o trenzado
  AWG solo 18 - 10, doble 18 - 14
Longitud de pelado
  mm 10
Tornillo de terminal
