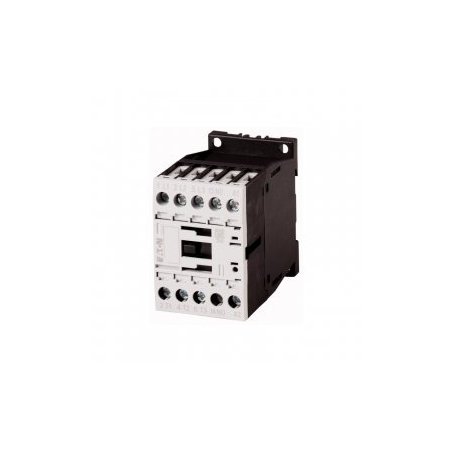

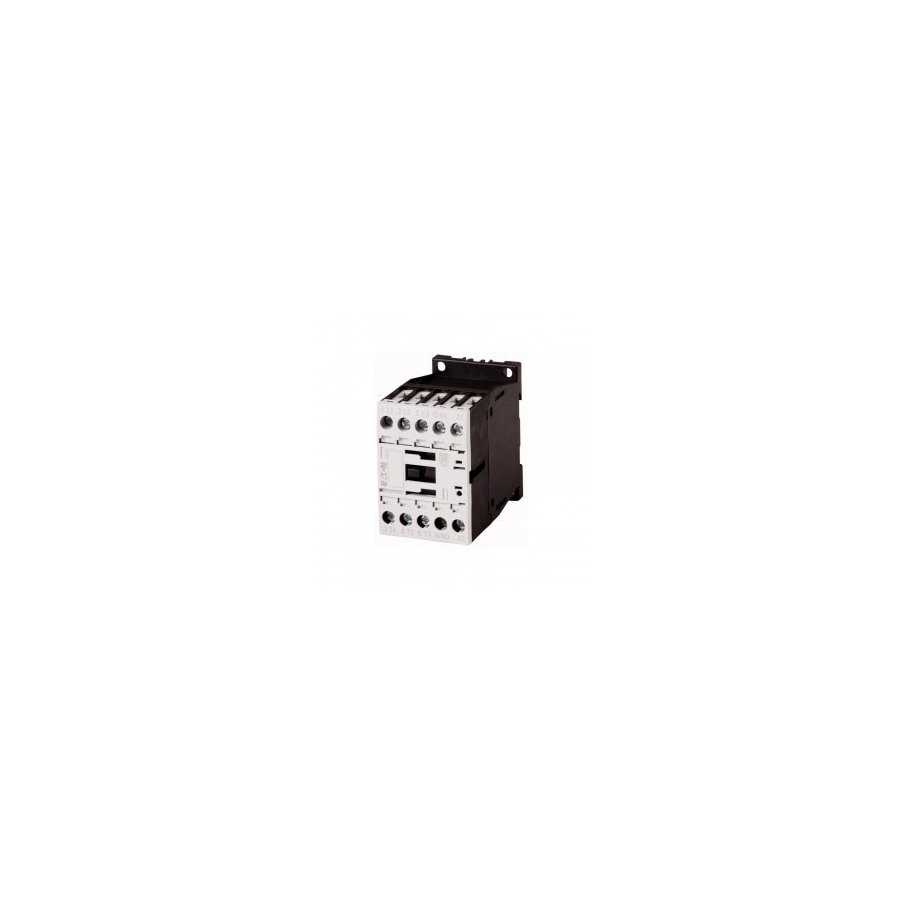

276740 DILM9-01(24VDC) Contactor, 3p + 1N / C, 4kW / 400V / AC3

Referencia DILM9-01(24VDC)

DILM9-01(24VDC)

Contactor, 3p + 1N / C, 4kW / 400V / AC3

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Gama de productos			Contactores
Solicitud			Contactores para motores
Subordenar			Contactores hasta 170 A, 3 polos
Categoría de utilización			AC-1: cargas no inductivas o ligeramente inductivas, hornos de resistencia NAC-3: motores de inducción de CA normales: arranque, apagado durante el funcionamiento AC-4: motores de inducción de CA normales: arranque, obstrucción, inversión, inching
			${# text_magnify #}$
Notas			También es adecuado para motores con clase de eficiencia IE3. Los dispositivos listos para IE3 están identificados por el logotipo en su paquete.
Técnica de conexión			Terminales de tornillo
Número de polos			3 polos
Corriente operacional clasificada
AC-3
380 V 400 V	Yo _e	UN	9
AC-1
Corriente térmica convencional de aire libre, 3 polos, 50 - 60 Hz
Abierto
a 40 ° C	I _th = I _e	UN	22
adjunto	Yo _th	UN	18
Corriente térmica convencional de aire libre, 1 polo
abierto	Yo _th	UN	50
adjunto	Yo _th	UN	45
Max. clasificación para motores trifásicos, 50 - 60 Hz
AC-3
220 V 230 V	PAG	kW	2.5
380 V 400 V	PAG	kW	4
660 V 690 V	PAG	kW	4.5
AC-4
220 V 230 V	PAG	kW	1.5
380 V 400 V	PAG	kW	2.5
660 V 690 V	PAG	kW	3.6
Contactos
N / C = Normalmente cerrado			1 NC
Secuencia de contacto			${# text_magnify #}$
Instrucciones			Contactos según EN 50 012. Circuito supresor de varistores integrado. con contacto de espejo.
Se puede combinar con un contacto auxiliar			DILA-XHI (V) ..
Voltaje AC / DC			Operación DC
Conexión a SmartWire-DT			sí, junto con el módulo de contactor DIL-SWD SmartWire DT

General
Estándares			IEC / EN 60947, VDE 0660, UL, CSA
Vida útil, mecánico
DC operado	Operaciones	x 10 ⁶	10
Frecuencia de operación, mecánica
DC operado	Operaciones / h		9000
Pruebas climáticas			Calor húmedo, constante, según IEC 60068-2-78 Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente
Abierto		DO	-25 - +60
Adjunto		DO	- 25 - 40
Almacenamiento		DO	- 40 - 80
Posición de montaje			${# text_magnify #}$ ${# text_magnify #}$
Resistencia al choque mecánico (IEC / EN 60068-2-27)
Choque medio sinusoidal, 10 ms
Contactos principales
Sin contacto		gramo	10
Contactos auxiliares
Sin contacto		gramo	7
Contacto N / C		gramo	5
Resistencia mecánica a los golpes (IEC / EN 60068-2-27) cuando se monta en la mesa
Choque medio sinusoidal, 10 ms
Contactos principales
Sin contacto		gramo	5.7
Contactos auxiliares
Sin contacto		gramo	3.4
Contacto N / C		gramo	3.4
Grado de protección			IP20
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)			Prueba de dedos y dorso de la mano
Peso
DC operado		kg	0.296
Terminales del conector de tornillo
Cable principal de capacidad de terminal
Sólido		mm ²	1 x (0.75 - 4) 2 x (0.75 - 2.5)
Flexible con férula		mm ²	1 x (0.75 - 2.5) 2 x (0.75 - 2.5)
Sólido o trenzado		AWG	solo 18 - 10, doble 18 - 14
Longitud de pelado		mm	10
