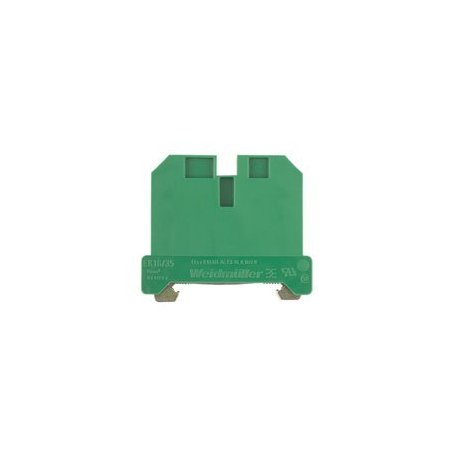

IMAGEN DE REFERENCIA

EK 16/35 0190160000 CLEMA DE TIERRA

0 Reseñas(s)
EK 16/35 0190160000
Contenido: 50 pzas

CLEMA O BORNE DE TIERRA, CON DOS CONEXIONES NOMINALES Y UNA SECCIÓN NOMINAL DE 16 MM. CONEXIÓN BRIDA-TORNILLO, CON CONEXIÓN DE TIERRA , CERRADO. COLOR AMARILLO, VERDE.

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo EK 16/35
Código 0190160000
Versión Serie SAK, Borne de tierra, Sección nominal: 16 mm², Conexión brida-tornillo, Verde/amarillo
GTIN (EAN) 4008190184131
U.E. 50 Pieza

Dimensiones y pesos

Anchura 12 mm
Anchura (pulgadas) 0,472 inch
Altura 56 mm
Altura (pulgadas) 2,205 inch
Profundidad 50 mm
Profundidad (pulgadas) 1,969 inch
Peso neto
41,86 g

Temperaturas

Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 100 °C

Temperaturas

Temperatura permanete de trabajo, min. -50 °C
Temperatura permanete de trabajo, max. 100 °C

Conductor embornable (conexión adicional)

Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión adicional, max. 16 mm²

Conductor embornable (conexión nominal)

Calibre según 60 947-1 B6
Dimens. caña destornillador 1,0 x 5,5 mm
Dirección de conexión lateral
Longitud de desaislado 16 mm
Número de conexiones 2
Par de apriete, max. 2,4 Nm
Par de apriete, min. 2 Nm
Sección de conexión del conductor AWG, min. AWG 12
Sección de conexión del conductor AWG, máx. AWG 6
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión nominal, max. 16 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión nominal, min. 4 mm²
Sección de conexión del conductor, flexible, max. 16 mm²
Sección de conexión del conductor, flexible, min. 2,5 mm²
Sección de conexión del conductor, rígido máx., conexión nominal 16 mm²
Sección de conexión del conductor, semirrígido, conexión nominal , max. 16 mm²
Sección de conexión del conductor, semirrígido, conexión nominal , min. 2,5 mm²
Sección de embornado, conexión nominal, max. 16 mm²
Sección de embornado, conexión nominal, min. 2,5 mm²
Sección transversal de conductor, núcleo rígido, conexión nominal mín. 2,5 mm²
Tipo de conexión Conexión brida-tornillo
Tornillo de apriete M 4

Datos del material

Material PA 66
Color amarillo, verde
Grado inflamabilidad según UL 94 V-2

Datos nominales

Sección nominal 16 mm²
Tensión nominal para bornes contiguos 800 V
Normas IEC 60947-7-2
Resistencia de paso según IEC 60947-7-x 0,42 mΩ
Sobretensión de choque nominal para bornes contiguos 8 kV
Grado de polución 3

Datos nominales según CSA

Núm. de certificación (CSA) 12400-223
Sección máx. del conductor (CSA) 10 AWG
Sección mín. del conductor (CSA) 16 AWG

Datos nominales según UL

Núm. de certificación (UR) E60693
Sección del conductor Cableado de campo máx. (UR) 6 AWG
Sección del conductor Cableado de campo mín. (UR) 10 AWG
Sección del conductor Cableado de fábrica máx. (UR) 6 AWG
Sección del conductor Cableado de fábrica mín. (UR) 10 AWG

Datos nominales tierra

Corriente nominal de corta duración 1920 A (16 mm²)
Tornillo mediano para bornes PE M 3
Par de apriete manual Tornillo de fijación 0,5...1,0 Nm
Función PEN Sí

Otros datos técnicos

Lados abiertos cerrado
Número de bornes iguales 1
Tipo de montaje atornillado
Versión a prueba de explosivos No

Valores característicos del sistema

Versión Conexión brida-tornillo, Con conexión de tierra, cerrado
Tapa final obligatoria No
Número de potenciales 1
Número de pisos 1
Número de puntos de embornado por piso 2
Número de potenciales por piso 1
Pisos internos puenteados No
Conexión PE Sí
Carril TS 35
Función N No
Función PE Sí
Función PEN Sí
