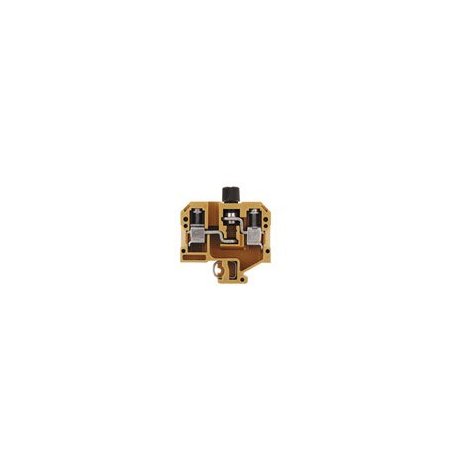

IMAGEN DE REFERENCIA

SAKS 1/G20 0191220000 CLEMA PORTAFUSIBLE

0 Reseñas(s)
SAKS 1/G20
Contenido: 20 pzas

CLEMA O BORNE PORTAFUSILES, CON UNA ANCHO DE 13 MM. DOS CONEXIONES NOMINALES CON UNA TENSIÓN NOMINAL DE 500V. CONEXIÓN BRIDA-TORNILLO, ELEMENTO DE SEGURIDAD, ABIERTO POR UN EXTREMO.

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

WEIDMULLER
Cotizar

Datos generales para pedido

Tipo SAKS 1/G20
Código 0191220000
GTIN (EAN) 4008190095260
U.E. 20 Pieza

Dimensiones y pesos

Anchura 13 mm
Anchura (pulgadas) 0,512 inch
Altura 54 mm
Altura (pulgadas) 2,126 inch
Profundidad 61 mm
Profundidad (pulgadas) 2,402 inch
Peso neto 39,4 g

Temperaturas

Temperatura permanete de trabajo, min. -60 °C
Temperatura permanete de trabajo, max. 130 °C

Bornes portafusibles

Indicación sin LED
Soporte del fusible (porta fusibles) atornillable
Tensión de servicio, máx. 500 V
Tipo de tensión para el indicador AC/DC
portafusible G-Si. 5 x 20

Conductor embornable (conexión nominal)

Calibre según 60 947-1 B6
Dimens. caña destornillador 1,0 x 5,5 mm
Dirección de conexión lateral
Longitud de desaislado 12 mm
Número de conexiones 2
Par de apriete con atornillador eléctrico, tipo DMS 4
Par de apriete, max. 2,4 Nm
Par de apriete, min. 1,2 Nm
Sección de conexión del conductor AWG, min. AWG 26
Sección de conexión del conductor AWG, máx. AWG 10
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión nominal, max. 10 mm²
Sección de conexión del conductor, flexible con terminal tubular DIN 46228/1, conexión nominal, min. 0,5 mm²
Sección de conexión del conductor, flexible, max. 10 mm²
Sección de conexión del conductor, flexible, min. 0,5 mm²
Sección de conexión del conductor, rígido máx., conexión nominal 16 mm²
Sección de conexión del conductor, semirrígido, conexión nominal , max. 10 mm²
Sección de conexión del conductor, semirrígido, conexión nominal , min. 1,5 mm²
Sección de embornado, conexión nominal, max. 16 mm²
Sección de embornado, conexión nominal, min. 0,13 mm²
Sección transversal de conductor, núcleo rígido, conexión nominal mín. 0,5 mm²
Tipo de conexión Conexión brida-tornillo
Tornillo de apriete M 4

Datos del material

Material KrG
Color Ocre
Grado inflamabilidad según UL 94 V-0, 5VA

Datos nominales

Sección nominal 10 mm²
Tensión nominal 500 V
Intensidad nominal 10 A
Corriente en conductor máximo 10 A
Resistencia de paso según IEC 60947-7-x 0,56 mΩ
Sobretensión de choque nominal 6 kV
Grado de polución 3

Datos nominales según CSA

Corriente Gr C (CSA) 10 A
Núm. de certificación (CSA) 12400-198
Sección máx. del conductor (CSA) 10 AWG
Sección mín. del conductor (CSA) 26 AWG
Tensión Gr C (CSA) 600 V

Datos nominales según UL

Corriente Gr C (UR) 6.3 A
Núm. de certificación (UR) E60693
Sección del conductor Cableado de campo máx. (UR) 10 AWG
Sección del conductor Cableado de campo mín. (UR) 22 AWG
Sección del conductor Cableado de fábrica máx. (UR) 8 AWG
Sección del conductor Cableado de fábrica mín. (UR) 26 AWG
Tensión Gr C (UR) 600 V

Elemento indicador

Tensión de servicio para el indicador, max. 500 V
Tipo de tensión para el indicador AC/DC

Otros datos técnicos

Indicación de montaje Montaje directo
Lados abiertos derecha
Número de bornes iguales 1
Tipo de montaje enclavado
Versión a prueba de explosivos No

Valores característicos del sistema

Versión Conexión brida-tornillo, Elemento de seguridad, abierto por un extremo
Tapa final obligatoria Sí
Número de pisos 1
Número de puntos de embornado por piso 2
Pisos internos puenteados No
Conexión PE No
Carril TS 32

Información de producto

Texto indicativo de datos técnicos Para conectar el conductor semirrígido de 10 mm² se debe aplicar un par de apriete de 2 Nm
Texto indicativo de accesorios Para los accesorios de conexiones transversales, véase el capítulo de accesorios
