280922 Interruptor principal, 3 polos, 160 A, Función de parada de emergencia P5-160-EA-SVB

Referencia P5-160-EA-SVB

P5-160-EA-SVB

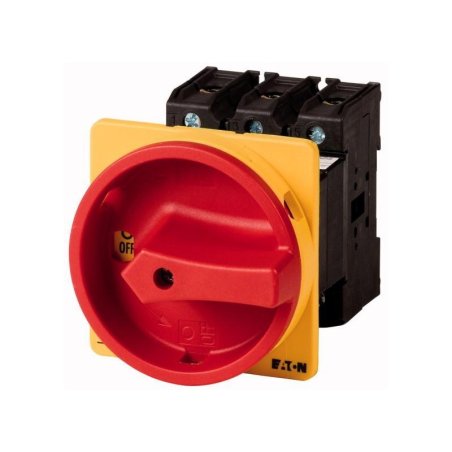

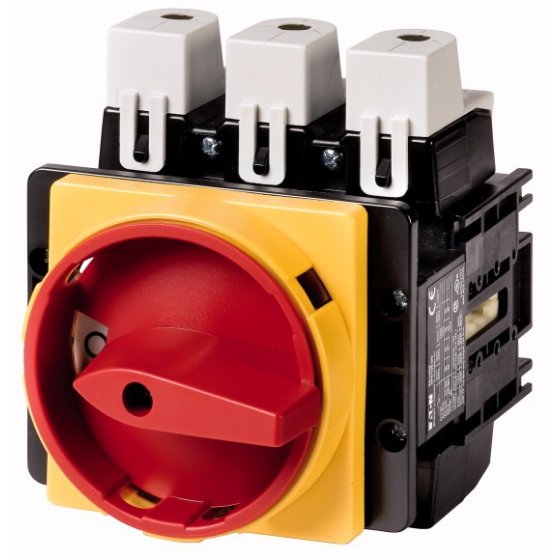

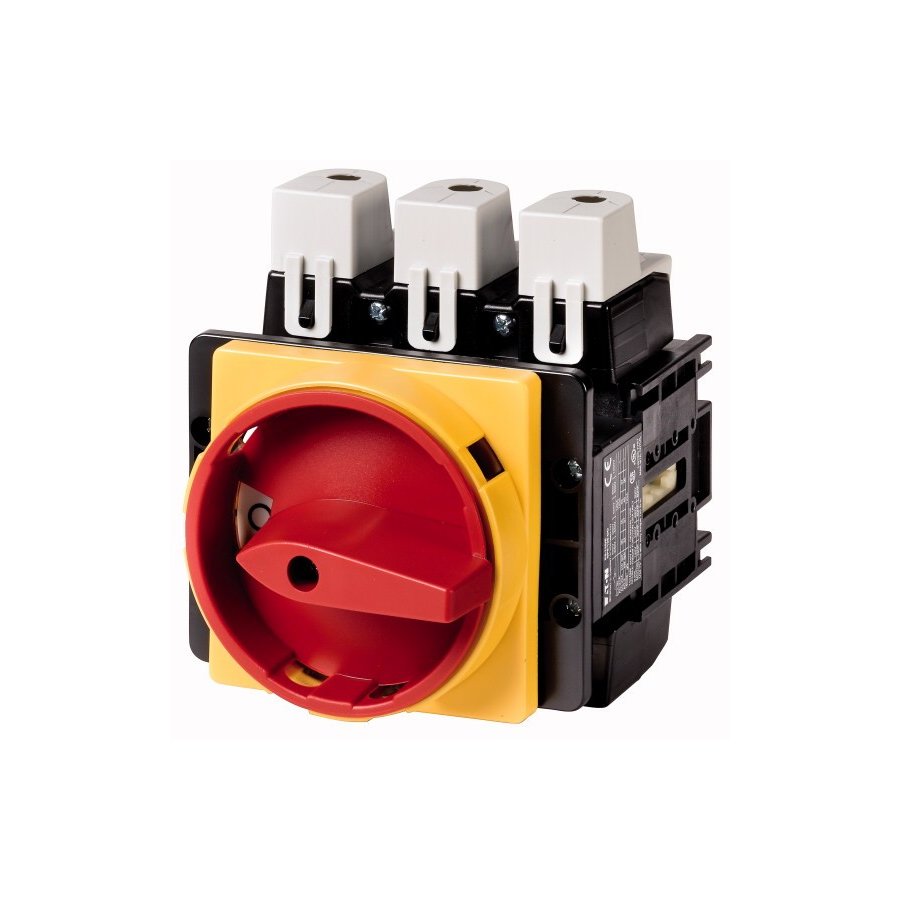

Interruptor principal, 3 polos, 160 A, Función de parada de emergencia, Bloqueable en la posición 0 (apagado), montaje empotrado

FICHA TECNICA

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Gama de productos			Interruptor de mantenimiento del interruptor principal Interruptor de reparación
Referencia del grupo de partes			P5
Detener la función			Función de apagado de emergencia
			Con mango giratorio rojo y anillo de bloqueo amarillo
Información sobre el equipo suministrado			Contacto auxiliar o conductor neutro instalado por el usuario.
Número de polos			3 polos
Contactos auxiliares
		NO	0
		CAROLINA DEL NORTE	0
Instalación de bloqueo			Bloqueable en la posición 0 (apagado)
Grado de protección			Frente IP65
Diseño			montaje empotrado
			${# text_magnify #}$
Secuencia de contacto			${# text_magnify #}$
Función			${# text_magnify #}$
Clasificación del motor AC-23A, 50 - 60 Hz
400 V	PAG	kW	55
Corriente clasificada ininterrumpida	Yo _u	UN	160

General
Estándares			Interruptor-seccionador según IEC / EN 60947, VDE 0660, IEC / EN 60204, CSA, UL según IEC / EN 60947-3
Pruebas climáticas			Calor húmedo, constante, según IEC 60068-2-78 Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente
Abierto		DO	-25 - +50
Adjunto		DO	-25 - +40
Categoría de sobretensión / grado de contaminación			III / 3
Tensión soportada de impulso nominal	U _imp	V AC	8000
Posición de montaje			Según sea necesario
Contactos
Variables mecánicas
Número de polos			3 polos
Contactos auxiliares
		NO	0
		CAROLINA DEL NORTE	0
Características electricas
Voltaje operativo nominal	U _e	V AC	690
Corriente clasificada ininterrumpida	Yo _u	UN	160
¡Nota sobre la corriente ininterrumpida nominal! _tu			Corriente ininterrumpida nominal I _u se especifica para max.sección transversal.
Capacidad de carga con funcionamiento intermitente, clase 12
AB 25% DF		x I _e	2
AB 40% DF		x I _e	1.6
AB 60% DF		x I _e	1.3
Calificación de cortocircuito
Fusible		A gG / gL	160
Corriente nominal soportada de corta duración (1 s actual)	Yo _cw	A _rms	3000
Nota sobre la corriente soportada nominal de corta duración lcw			Actual por un tiempo de 1 segundo
Corriente de cortocircuito condicional nominal	Yo _q	kA	30
Capacidad de conmutación
Cos φ capacidad nominal de fabricación según IEC 60947-3		UN	1050
Capacidad de corte nominal φ según IEC 60947-3		UN
230 V		UN	900
400/415 V		UN	850
500 V		UN	850
690 V		UN	340
Aislamiento seguro según EN 61140
entre los contactos		V AC	440
Pérdida de calor actual por contacto en I _e		W	10
Vida útil, mecánico	Operaciones	x 10 ⁶	> 0.1
Frecuencia de operación máxima	Operaciones / h		50
C.A.
AC-3
Clasificación, interruptor de carga del motor	PAG	kW
220 V 230 V	PAG	kW	30
400 V 415 V	PAG	kW	45
500 V	PAG	kW	55
690 V	PAG	kW	37
Interruptor de carga del motor de corriente operacional nominal
230 V	Yo _e	UN	103
400 V 415 V	Yo _e	UN	85
500 V	Yo _e	UN	80
690 V	Yo _e	UN	42
AC-21A
Interruptor de corriente operacional nominal
