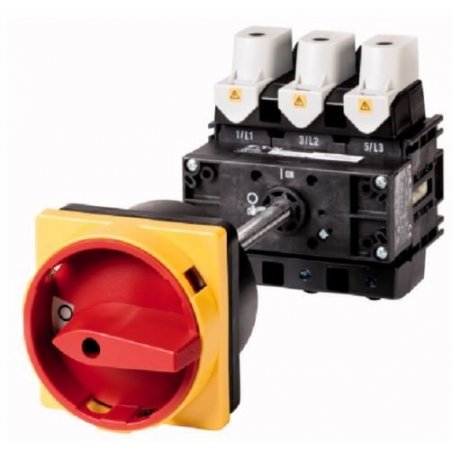

IMAGEN DE REFERENCIA

280928 Interruptor principal, 3 polos, 160 A, Función de parada de emergencia P5-160-V-SVB

P5-160-V-SVB

P5-160-V-SVB Seccionador

Interruptor principal, 3 polos, 160 A, Función de parada de emergencia, Bloqueable en la posición 0 (apagado), montaje trasero

FICHA TECNICA

VISTA EN 3D

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Programa de entrega
Gama de productos
    Interruptor de
mantenimiento del interruptor principal Interruptor de
reparación
Referencia del grupo de partes
    P5
Detener la función
    Función de apagado de emergencia

    Con mango giratorio rojo y anillo de bloqueo amarillo
Información sobre el equipo suministrado
    Contacto auxiliar o conductor neutro instalado por el usuario.
Número de polos
    3 polos
Contactos auxiliares


  NO 0

  CAROLINA DEL NORTE 0
Instalación de bloqueo
    Bloqueable en la posición 0 (apagado)
Grado de protección
    Frente IP65
Diseño
    montaje trasero


Secuencia de contacto

Función

Clasificación del motor AC-23A, 50 - 60 Hz

400 V
PAG kW 55
Corriente clasificada ininterrumpida
Yo u UN 160
Datos técnicos
General
Estándares

Interruptor-seccionador según IEC / EN 60947, VDE 0660, IEC / EN 60204, CSA, UL según IEC / EN 60947-3
Pruebas climáticas
    Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
  DO -25 - +50
Adjunto
  DO -25 - +40
Categoría de sobretensión / grado de contaminación
    III / 3
Tensión soportada de impulso nominal
imp V AC 8000
Posición de montaje
    Según sea necesario
Contactos
Variables mecánicas

Número de polos
    3 polos
Contactos auxiliares


  NO 0

  CAROLINA DEL NORTE 0
Características electricas

Voltaje operativo nominal
e V AC 690
Corriente clasificada ininterrumpida
Yo u UN 160
¡Nota sobre la corriente ininterrumpida nominal! tu
    Corriente ininterrumpida nominal I u se especifica para max.sección transversal.
Capacidad de carga con funcionamiento intermitente, clase 12

AB 25% DF
  x I e 2
AB 40% DF
  x I e 1.6
AB 60% DF
  x I e 1.3
Calificación de cortocircuito

Fusible
  A gG / gL 160
Corriente nominal soportada de corta duración (1 s actual)
Yo cw rms 3000
Nota sobre la corriente soportada nominal de corta duración lcw
    Actual por un tiempo de 1 segundo
Corriente de cortocircuito condicional nominal
Yo q kA 30
Capacidad de conmutación
Cos φ capacidad nominal de fabricación según IEC 60947-3
  UN 1050
Capacidad de corte nominal φ según IEC 60947-3
  UN
230 V
  UN 900
400/415 V
  UN 850
500 V
  UN 850
690 V
  UN 340
Aislamiento seguro según EN 61140

entre los contactos
  V AC 440
Pérdida de calor actual por contacto en I e
  W 10
Vida útil, mecánico
Operaciones x 10 6 > 0.1
Frecuencia de operación máxima
Operaciones / h   50
C.A.

AC-3

Clasificación, interruptor de carga del motor
PAG kW
220 V 230 V
PAG kW 30
400 V 415 V
PAG kW 45
500 V
PAG kW 55
690 V
PAG kW 37
Interruptor de carga del motor de corriente operacional nominal

230 V
Yo e UN 103
400 V 415 V
Yo e UN 85
500 V
Yo e UN 80
690 V
Yo e UN 42
AC-21A

Interruptor de corriente operacional nominal
