IMAGEN DE REFERENCIA

  • Sobre pedido

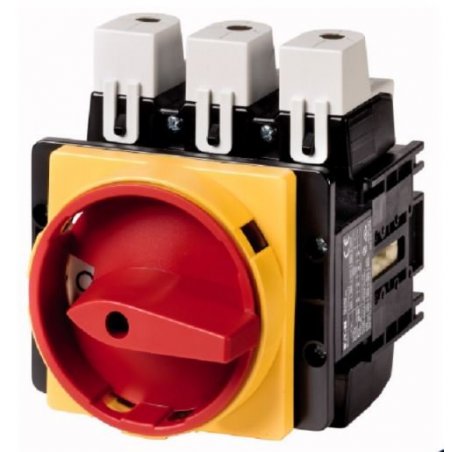

280936 Interruptor principal, 3 polos, 250 A, Función de parada de emergencia P5-250-EA-SVB

P5-250-EA-SVB

 Interruptor principal, 3 polos, 250 A, Función de parada de emergencia

FICHA TECNICA

Envio

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Programa de entrega
Gama de productos
    Interruptor de
mantenimiento del interruptor principal Interruptor de
reparación
Referencia del grupo de partes
    P5
Detener la función
    Función de apagado de emergencia

    Con mango giratorio rojo y anillo de bloqueo amarillo
Información sobre el equipo suministrado
    Contacto auxiliar o conductor neutro instalado por el usuario.
Número de polos
    3 polos
Contactos auxiliares


  NO 0

  CAROLINA DEL NORTE 0
Instalación de bloqueo
    Bloqueable en la posición 0 (apagado)
Grado de protección
    Frente IP65
Diseño
    montaje empotrado


Secuencia de contacto

Función

Clasificación del motor AC-23A, 50 - 60 Hz

400 V
PAG kW 90
Corriente clasificada ininterrumpida
Yo u UN 250
Datos técnicos
General
Estándares

Interruptor-seccionador según IEC / EN 60947, VDE 0660, IEC / EN 60204, CSA, UL según IEC / EN 60947-3
Pruebas climáticas
    Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Temperatura ambiente

Abierto
  DO -25 - +50
Adjunto
  DO -25 - +40
Categoría de sobretensión / grado de contaminación
    III / 3
Tensión soportada de impulso nominal
imp V AC 8000
Posición de montaje
    Según sea necesario
Contactos
Variables mecánicas

Número de polos
    3 polos
Contactos auxiliares


  NO 0

  CAROLINA DEL NORTE 0
Características electricas

Voltaje operativo nominal
e V AC 690
Corriente clasificada ininterrumpida
Yo u UN 250
¡Nota sobre la corriente ininterrumpida nominal! tu
    Corriente ininterrumpida nominal I u se especifica para max.sección transversal.
Capacidad de carga con funcionamiento intermitente, clase 12

AB 25% DF
  x I e 2
AB 40% DF
  x I e 1.6
AB 60% DF
  x I e 1.3
Calificación de cortocircuito

Fusible
  A gG / gL 250
Corriente nominal soportada de corta duración (1 s actual)
Yo cw rms 4600
Nota sobre la corriente soportada nominal de corta duración lcw
    Actual por un tiempo de 1 segundo
Corriente de cortocircuito condicional nominal
Yo q kA 30
Capacidad de conmutación
Cos φ capacidad nominal de fabricación según IEC 60947-3
  UN 1700
Capacidad de corte nominal φ según IEC 60947-3
  UN
230 V
  UN 1600
400/415 V
  UN 1380
500 V
  UN 1250
690 V
  UN 400
Aislamiento seguro según EN 61140

entre los contactos
  V AC 440
Pérdida de calor actual por contacto en I e
  W 13
Vida útil, mecánico
Operaciones x 10 6 > 0.08
Frecuencia de operación máxima
Operaciones / h   50
C.A.

AC-3

Clasificación, interruptor de carga del motor
PAG kW
220 V 230 V
PAG kW 37
400 V 415 V
PAG kW 55
500 V
PAG kW 75
690 V
PAG kW 40
Interruptor de carga del motor de corriente operacional nominal

230 V
Yo e UN 126
400 V 415 V
Yo e UN 105
500 V
Yo e UN 118
690 V
Yo e UN 45
AC-21A

Interruptor de corriente operacional nominal

<div style="margin:0px 0px 0
