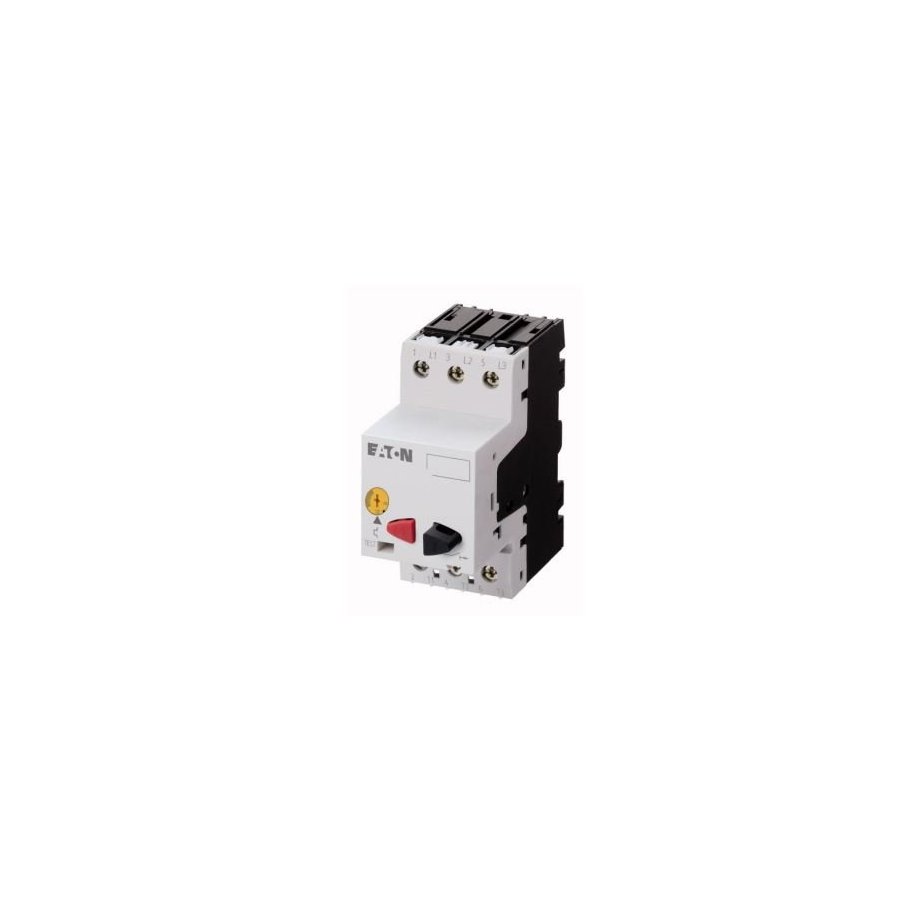

Estándares
|
|
|
IEC / EN 60947, VDE 0660, UL, CSA |
Pruebas climáticas
|
|
|
Calor húmedo, constante, según IEC 60068-2-78 Calor húmedo, cíclico, según IEC 60068-2-30 |
Temperatura ambiente
|
|
|
|
Almacenamiento
|
|
DO |
- 40 - 80 |
Abierto
|
|
DO |
-25 - +55 |
Adjunto
|
|
DO |
- 25 - 40 |
Posición de montaje
|
|
|
  |
Dirección de suministro entrante
|
|
|
según sea necesario |
Grado de protección
|
|
|
|
Dispositivo
|
|
|
IP20 |
Terminaciones
|
|
|
IP00 |
Protección contra el contacto directo cuando se acciona desde la parte delantera (EN 50274)
|
|
|
Prueba de dedos y dorso de la mano |
Amortiguador mecánico choque medio sinusoidal 10 ms según IEC 60068-2-27
|
|
gramo |
25 |
Altitud
|
|
metro |
Max. 2000 |
Cable principal de capacidad de terminal
|
|
|
|
Terminales de tornillo
|
|
|
|
Sólido
|
|
mm 2 |
1 x (1 - 6) 2 x (1 - 6) |
Flexible con virola según DIN 46228
|
|
mm 2 |
1 x (1 - 6) 2 x (1 - 6) |
Sólido o trenzado
|
|
AWG |
18 - 10 |
Longitud de pelado
|
|
mm |
10 |
Par de apriete especificado para tornillos de terminal
|
|
|
|
Cable principal
|
|
Nuevo Méjico |
1.7 |
Tensión soportada de impulso nominal
|
U imp |
V AC |
6000 |
Categoría de sobretensión / grado de contaminación
|
|
|
III / 3 |
Voltaje operativo nominal
|
U e |
V AC |
690 |
Corriente ininterrumpida clasificada = corriente operacional clasificada
|
I u = yo e |
UN |
dieciséis |
Frecuencia nominal
|
F |
Hz |
40 - 60 |
Pérdida de calor actual (3 polos a temperatura de funcionamiento)
|
|
W |
6.43 |
Vida útil, mecánico
|
Operaciones |
x 10 6 |
0.05 |
Vida útil, eléctrico (AC-3 a 400 V)
|
|
|
|
Vida útil, eléctrico
|
Operaciones |
x 10 6 |
0.05 |
Max. frecuencia de operación
|
|
Ops / h |
25 |
Calificación de cortocircuito
|
|
|
|
corriente continua
|
|
|
|
Calificación de cortocircuito
|
|
kA |
60 |
Notas
|
|
|
hasta 250 V |
Capacidad de conmutación del motor
|
|
|
|
AC-3 (hasta 690 V)
|
|
UN |
dieciséis |
DC-5 (hasta 250V)
|
|
V |
16 (3 contactos en serie) |
Compensación de temperatura
|
|
|
|
a IEC / EN 60947, VDE 0660
|
|
DO |
- 5 ... 40 |
Rango de operación
|
|
DO |
- 25 ... 55 |
Error residual de compensación de temperatura para T> 40 ° C
|
|
|
≦ 0.25% / K |
Rango de ajuste de liberaciones de sobrecarga
|
|
x I u |
0.6 - 1 |
liberación de cortocircuito
|
|
|
Dispositivo básico, fijo: 15.5 x I u |
Tolerancia de liberación de cortocircuito
|
|
|
± 20% |
Sensibilidad a fallas de fase
|
|
|
IEC / EN 60947-4-1, VDE 0660 Parte 102 |
Capacidad de conmutación
|
|
|
|
Calificación máxima del motor
|
|
|
|
< |
