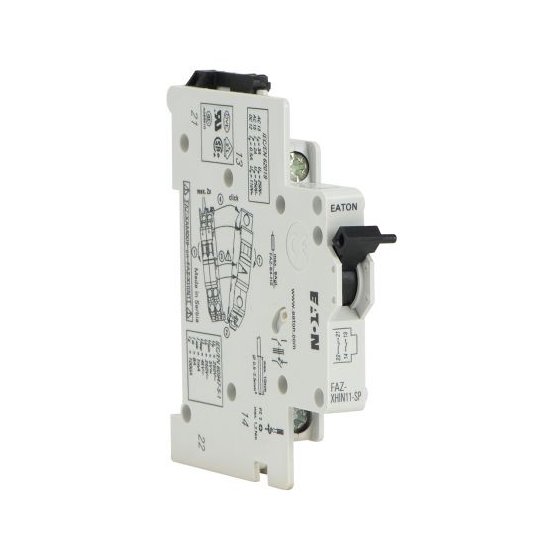

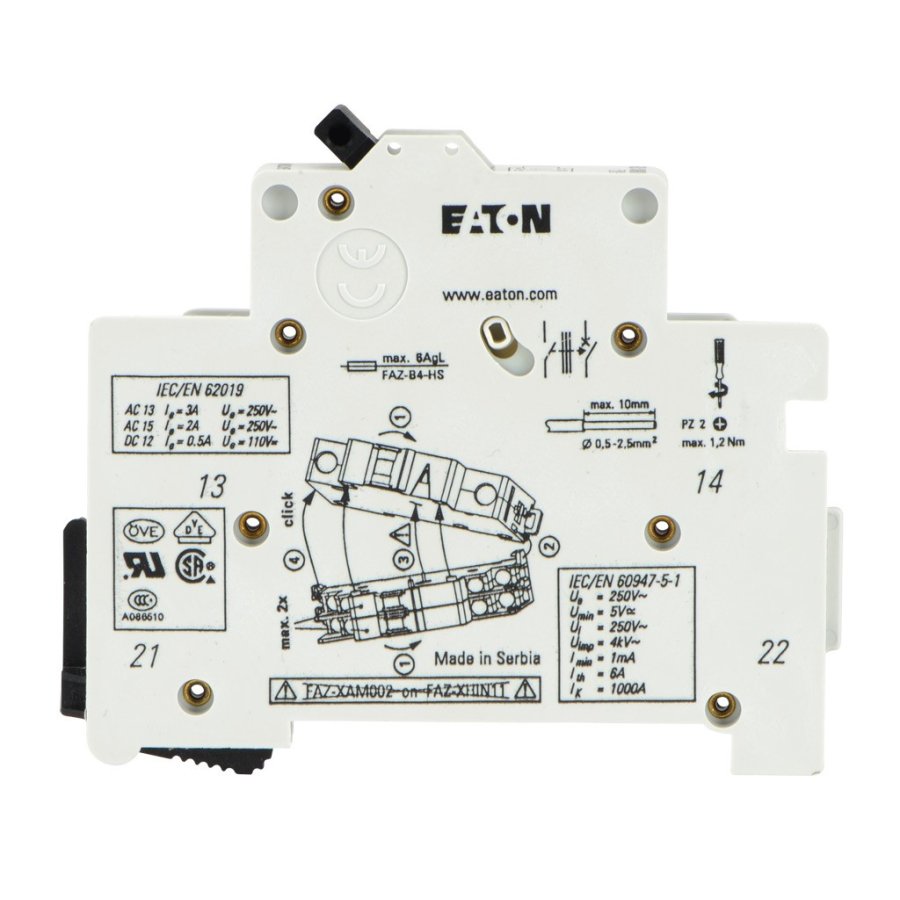

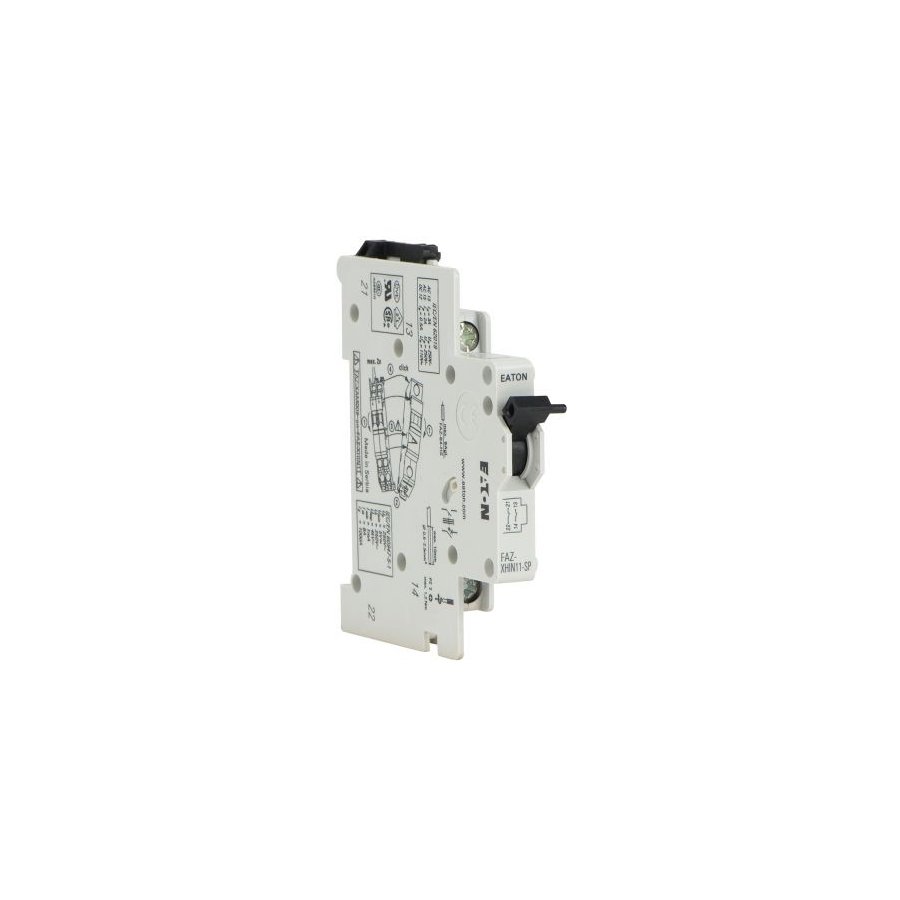

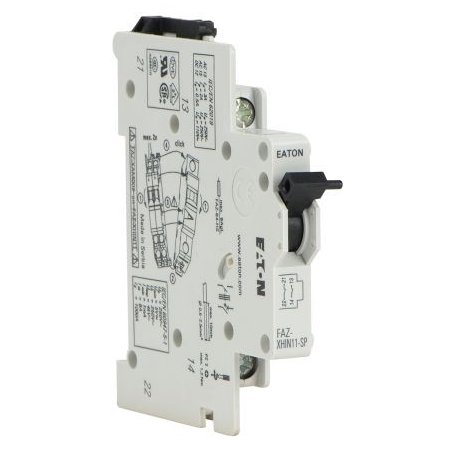

286054 Contacto auxiliar, para FAZ, PKNM, 1N / O + 1N / C, 0.5HP FAZ-XHIN11

Referencia FAZ-XHIN11

FAZ-XHIN11 Contacto auxiliar, para FAZ, PKNM, 1N / O + 1N / C, 0.5HP

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Función básica			Accesorios para interruptor automático en miniatura
Accesorios de función básica			Contactos auxiliares
Gama de productos			Accesorio
Secuencia de contacto			${# text_magnify #}$

Eléctrico
Función de contacto			1 NO + 1 NC
Voltaje operativo nominal	U _e	V AC	250
Frecuencia nominal	F	Hz	50/60
Corriente nominal	Yo _e	UN	6
Corriente térmica convencional de aire libre	Yo _th	UN	6
Corriente operacional clasificada
AC - 13
250 V	Yo _e	UN	3
DC-12
110 V	Yo _e	UN	0.5
AC-15	Yo _e	UN	2 (250 V AC)
Voltaje de aislamiento nominal	U _i	V AC	250
Tensión mínima de operación por contacto	U _min	V DC	5
Tensión soportada de impulso nominal	U _imp	kV	2.5
Corriente de cortocircuito condicional nominal con fusible de respaldo de 6 A	I _sc	kA	1
Max. Fusible de respaldo admisible		A gL
Max. Fusible de respaldo admisible		A gL	6
Mecánico
Dimensión delantera estándar		mm	45
Altura de la caja		mm	80
Ancho de montaje		mm	8.8 (unidad de espacio 0.5)
Montaje			max. 2 x en MCB
Grado de protección
Integrado			IP40
Protección terminal			Protección contra descargas eléctricas según IEC 536
Terminales			Terminales de elevación
Capacidades terminales		mm ²
Sólido		mm ²	0.5 ... 2.5
flexible		mm ²	0.5 ... 2.5
Par de apriete de los tornillos terminales		Nuevo Méjico	≦ 1.2

Estándares de productos			IEC / EN 60947-2; IEC / EN 60898; UL 1077; CSA-C22.2 No. 235; Marcado CE
UL Archivo No.			E177451
Número de control de la categoría UL			QVNU2, QVNU9
Archivo CSA No.			-
CSA Class No.			3215-30
Certificación de América del Norte			UL reconocido, certificado por UL para su uso en Canadá
Grado de protección			IEC: IP20; Tipo UL / CSA: -
