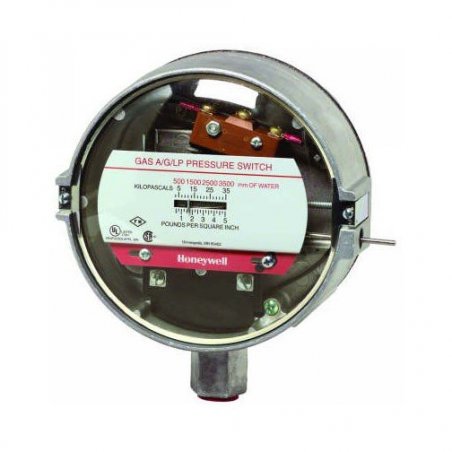

C437E2010 interruptor de presión, reinicio manual, 1/2 psi a 5 psi

0 Reseñas(s)

Referencia C437E2010

Interruptor de presión, reinicio manual, 1/2 psi a 5 psi

¿Necesitas certificado de calibración?, ¡pregunta a tu vendedor favorito vía WhatsApp!

Cotizar

Descripción
Reseñas (0)

Visión general

Los interruptores de presión de gas C437D, serie E 2000 son dispositivos accionados por presión utilizados en sistemas de gas industriales para el cierre de seguridad. Los modelos de la serie 2000 tienen interruptores automáticos de acción rápida MicroSwitch ™ para abrir un circuito al subir o bajar la presión.

Caracteristicas

Los modelos C437 tienen conmutación SPST (sin mercurio) de acción directa e inversa.
Los modelos destinados a aplicaciones de bloqueo deben reiniciarse manualmente antes de reanudar la operación.
Los modelos con un rango de presión de 1 a 26 pulg. Wc (0.25 a 6.5 kPa) compensan las sobretensiones momentáneas en la presión de gas con un orificio restrictivo en el canal de presión de entrada.
Impedir la manipulación y proporcionar una operación resistente al polvo con configuración cerrada.
Aumente la resistencia del diafragma de control con material reforzado con fibra Buna N.
Dos diafragmas de sellado reforzados con fibra Buna-N para mayor confiabilidad.
La cubierta de vidrio transparente permite observar el mecanismo interior para ayudar en la configuración y el pago.

Especificaciones del producto

Solicitud: Aplicaciones de sistemas de gas industrial para cierre de seguridad, control de presión o control de presión diferencial.
Dimensiones (pulg.): 7 3/4 pulg. De alto x 6 1/4 pulg. De ancho x 3 7/16 pulg. De profundidad
Dimensiones (mm): 197 mm de alto x 159 mm de ancho x 87 mm de profundidad
Materiales: Caja: aluminio fundido a presión
Aprobaciones, Underwriters Laboratories Inc.: Listado: Archivo No. MP2168, Guía No. MFHX
Aprobaciones, Asociación Canadiense de Normas: Certificado: Archivo No. LR1620, Guía No. 380-W-1.16
Conexiones eléctricas: Terminales de tornillo
Clasificaciones de temperatura (C): 52 C - Ambiente máximo
Clasificaciones de temperatura (F): 125 F - Ambiente máximo
Calificaciones de contacto: Contacto del interruptor de 120 Vca: 8.0 AFL, 48.0 ALR, 10.0 A resistivo; Contacto del interruptor de 240 Vac - 5.1 AFL, 30.6 ALR, 5.0 A resistivo
Rango de temperatura de funcionamiento (F): 32 F a 125 F
Rango de temperatura de funcionamiento (C): 0 C a 52 C
Aprobaciones, RE suizo: Aceptable
Aprobaciones, Factory Mutual: Aprobado: Informe No. 22018, 24127, JIIF4A3.AF
Elemento sensor: BUNA N Diafragma
Rango de operación (psi): 1/2 a 5 psi; 15.0 psi - Máximo sostenido
Rango de operación (kPa): 3,0 a 35 kPa; 103.4 kPa - Máximo sostenido
Rango de presión diferencial (psi): 1/2 psi
Rango de presión diferencial (kPa): 3.45 kPa
Tipo diferencial: Aditivo
Operación de cambio: Restablecimiento manual
Acción de cambio: SPST, Break on Fall, sin mercurio
Conexión de tubería: Presión principal o alta: rosca interna de 1/2 pulg. NPT; Ventilación o baja presión: rosca interna de 1/8 pulg. NPT
